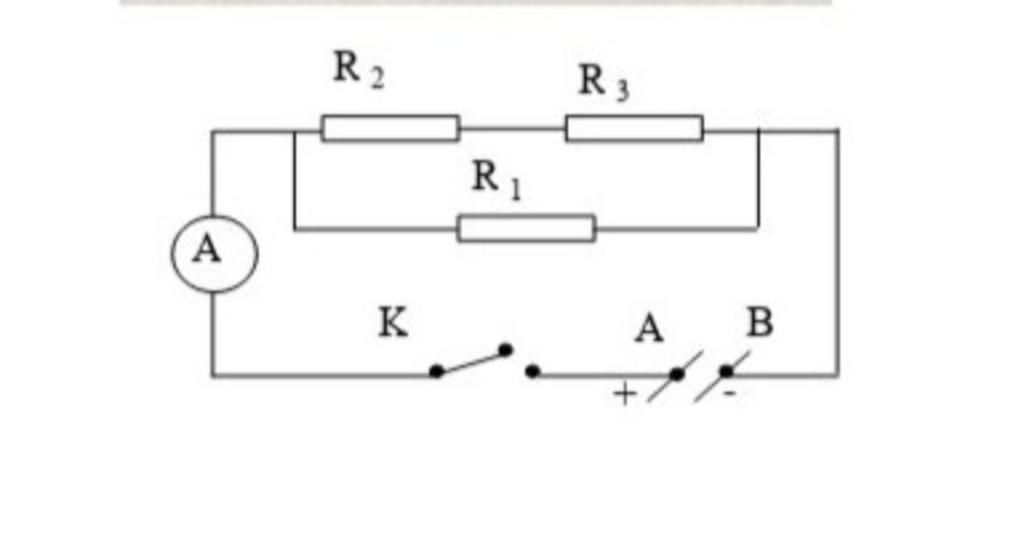

Cho đoạn mạch điện AB có sơ đồ như hình vẽ: Biết R1= 15 , R2= 10 , R3= 20 ; Ampe kế chỉ 0,5A. Tính: a)Điện trở tương đương của đoạn mạch AB. b) HĐT giữa 2
Cho đoạn mạch điện AB có sơ đồ như hình vẽ: Biết R1= 15 , R2= 10 , R3= 20 ; Ampe kế chỉ 0,5A. Tính: a)Điện trở tương đương của đoạn mạch AB. b) HĐT giữa 2 đầu mỗi điện trở
Lời giải 1 :
Điện trở tương đương là:
`R_(tđ) = ((R_2+R_3).R_1)/(R_2+R_3+R_1) = ((10+20).15)/(10+20+15) = 10 Omega`
Hiệu điện thế hai đầu `R_1` là
`U_1 = U_(23) = U = I . R_(tđ) = 0,5 . 10 = 5 V`
Cường độ dòng điện qua `R_2` và `R_3` là
`I_2 = I_3 = I_(23) = U_(23)/R_(23) = 5/(10+20)=1/6 A`
Hiệu điện thế qua `R_2` là:
`U_2 = I _2. R_2 = 1/6 . 10 = 5/3 V`
Hiệu điện thế qua `R_3` là:
`U_3 = I _3. R_3 = 1/6 . 20 = 10/3 V`
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
Tóm tắt:
`R_1=15\Omega`
`R_2=10\Omega`
`R_3=20\Omega`
`I=0,5A`
---------------------
GIẢI
Điện trở mỗi đầu có giá trị là:
`R_{2,3}=R_2+R_3=10+20=30\Omega`
`R_{tđ}={R_{2,3}.R_1}/{R_{2,3}+R_1}={30.15}/{30+15}=10\Omega`
Hiệu điện thế toàn mạch là:
`U=U_1=U_{2,3}=I.R_{tđ}=0,5.10=5V`
Cường độ dòng điện của điện trở `R_{2,3}` là:
`I_{2,3}=I_2=I_3=U/R_{2,3}=5/30=1/6 A`
Hiệu điện thế mỗi điện trở đầu `R_{2,3}` là:
`U_2=I_2.R_2=1/6 .10=5/3 V`
`U_3=I_3.R_3=1/6 .20=10/3 V`
