Xem hình và Điền vào chỗ trống: III.Các bước tiến hành -Bước 1: Đọc khung tên. -Bước 2: Phân tích hình biểu diễn -Bước 3: Phân tích kích thước.

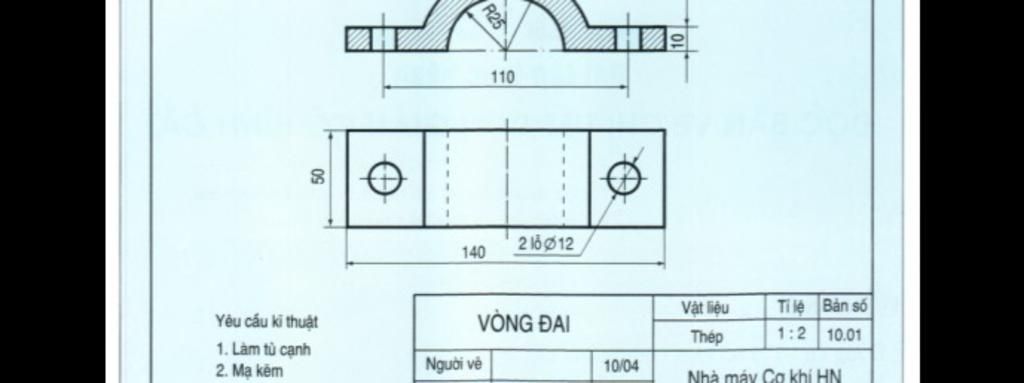

Xem hình và Điền vào chỗ trống: III.Các bước tiến hành -Bước 1: Đọc khung tên. -Bước 2: Phân tích hình biểu diễn -Bước 3: Phân tích kích thước. -Bước 4: Yêu cầu kỹ thuật. -Bước 5: Tổng hợp. Nội dung cần hiểu Bản vẽ vòng đai (h 10.1) -Tên gọi chi tiết:........... -Vật liệu:........... -Tỷ lệ:.......... 2. Hình biểu diễn - Tên gọi hình chiếu:........... -Vị trí hình cắt:.............. 3. Kích thước -Kích thước chung của chi tiết: - Dài:........; rộng:.....; cao:......... -Kích thước các phần của chi tiết -Bán kính trong ........ -Chiều dày ...... -Đường kính lỗ..... - Khoảng cách 2 lỗ....... 4. Yêu cầu kỹ thuật -Gia công -Xử lý bề mặt - làm tù cạnh - mạ kẽm 5. Tổng hợp -Mô tả hình dạng và cấu tạo của chi tiết -Công dụng của chi tiết -Phần giữa chi tiết là nửa ống hình trụ, hai bên HHCN có lỗ tròn. -Dùng để ghép nối các chi tiết hình trụ với các chi tiết khác. giúp m với ạ gấp gấp
Lời giải 1 :
$\textit{#iambis}$
1. Khung tên
- Tên gọi chi tiết: Vòng đai.
- Vật liệu: Thép.
- Tỉ lệ: 1:2.
2. Hình biểu diễn
- Tên gọi hình chiếu: Hình chiếu bằng.
- Vị trí hình cắt: Hình chiếu đứng.
3. Kích thước
- Kích thước chung của chi tiết: Dài 140, rộng 50, R39.
- Kích thước các phần của chi tiết: Bán kính trong R25, chiều dày 10, khoảng cách 2 lỗ 110.
4. Yêu cầu kỹ thuật
- Gia công: Làm tù cạnh.
- Xử lý bề mặt: Mạ kẽm.
5. Tổng hợp
- Mô tả hình dạng và cấu tạo của chi tiết: Phần giữa chi tiết là nửa hình ống trụ, hai bên hình hộp chữ nhật có lỗ tròn.
- Công dụng của chi tiết: Dùng để ghép nối chi tiết hình trụ với các chi tiết khác.
Thảo luận
Lời giải 2 :
@tandung154
1. Khung tên
- Tên gọi chi tiết: Vòng đai.
- Vật liệu: Thép.
- Tỉ lệ: 1 : 2.
2. Hình biểu diễn
- Tên gọi hình chiếu: Hình chiếu bằng.
- Vị trí hình cắt: Hình chiếu đứng.
3. Kích thước
- Kích thước chung của chi tiết: Dài 140, rộng 50, cao: R39.
- Kích thước các phần của chi tiết: Bán kính trong R25, chiều dày 10, khoảng cách 2 lỗ 110.
4. Yêu cầu kỹ thuật
- Gia công: Làm tù cạnh.
- Xử lý bề mặt: Mạ kẽm.
5. Tổng hợp
- Mô tả hình dạng và cấu tạo của chi tiết: Phần giữa chi tiết là nửa hình ống trụ, hai bên hình hộp chữ nhật có lỗ tròn.
- Công dụng của chi tiết: Dùng để ghép nối chi tiết hình trụ với các chi tiết khác.
* Xin hay nhất
