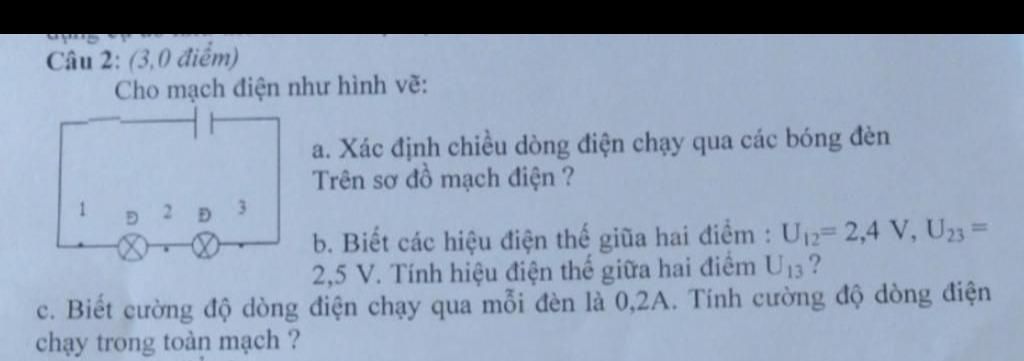

Câu 2: (3,0 điểm) Cho mạch diện như hình vẽ: a. Xác định chiều dòng diện chay qua các bóng đèn Trên sơ đồ mạch diện ? b. Biết các hiệu điện thế giua hai đi
Lời giải 1 :
b) Vì đèn 1 nối tiếp đèn 2 nên `U = U_1 + U_2 = 2,4 + 2,5 = 4,9 V`
c) Vì `Đ_1 nt Đ_2` nên `I = I_1 = I_2 = 0,2 A`
Thảo luận
Lời giải 2 :
Giải thích các bước giải:
Tóm tắt:
$U12=2,4V$
$U23=2,5V$
$U13=?V$
$I1=I2=0,2A$
$Imạch=?A$
Giải:

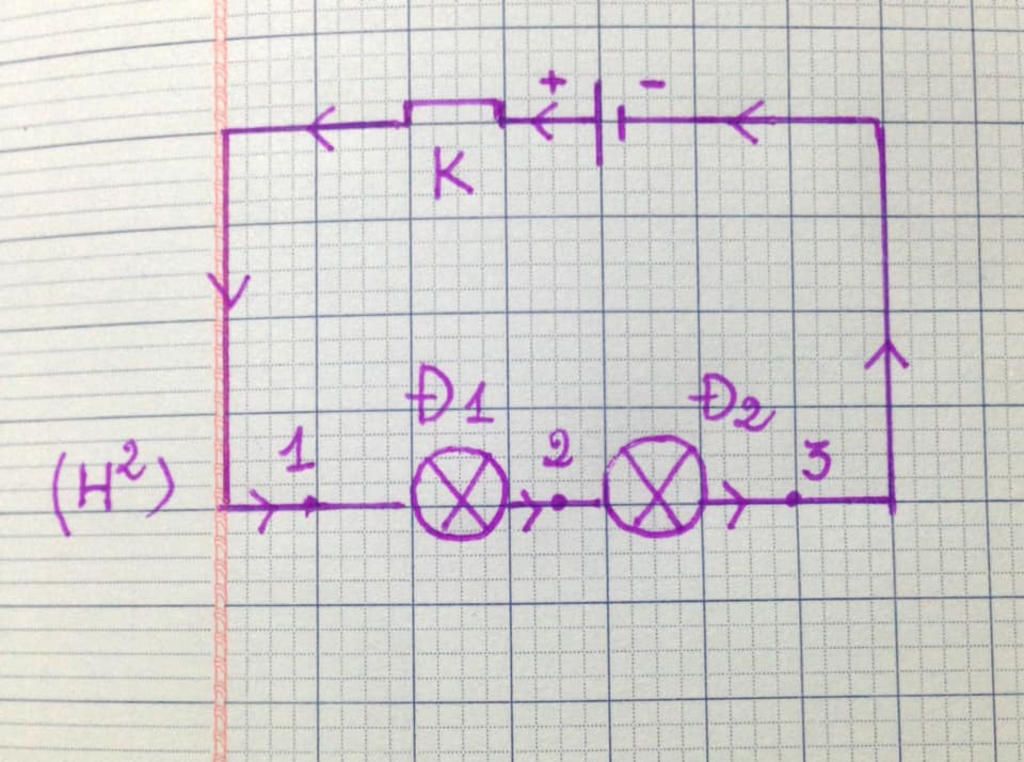

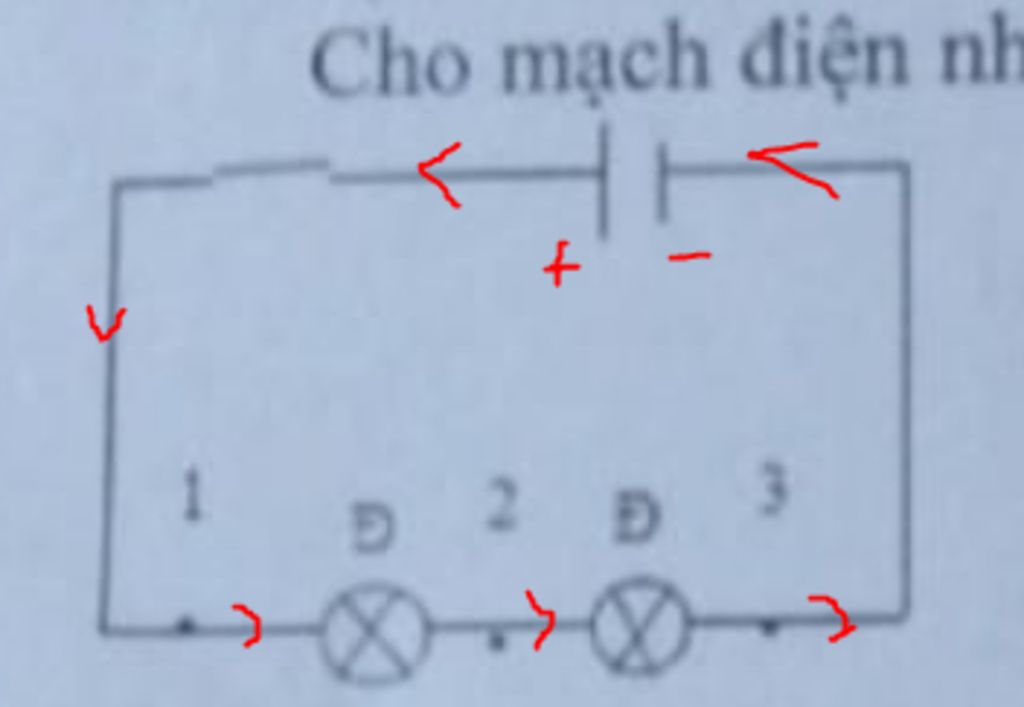

a/. Xem hình
Hai bóng đèn Đ1 và Đ2 mắc nối tiếp trong mạch điện
b/. Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:
$U13=U12+U23=2,4+ 2,5=4,9V$
Vậy hiệu điện thế U13 là $4,9V$
c/. Trong đoạn mạch mắc nối tiếp thì cường độ dòng điện trong mạch bằng cuờng độ dòng điện đi qua mỗi đèn. Nên ta có:
$Imạch=I1=I2=0,2A$
Vậy cường độ dòng điện chạy trong mạch bằng 0,2A
