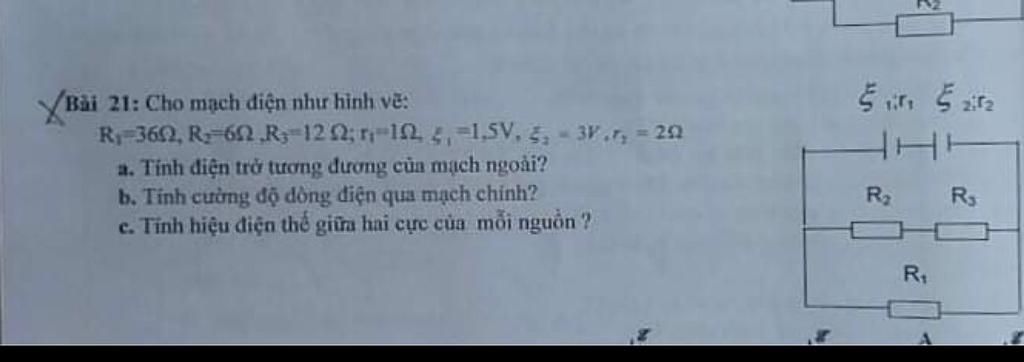

Bài 21: Cho mạch diện nhu hình vẽ: Ry-369, R 62,R-12 2; r-10 5,-1,5V, 4,- 3V.n= 22 a. Tinh diện trở tương dương của mạch ngoài? b. Tinh cưong đo dòng diện
Lời giải 1 :
Đáp án:
$\begin{array}{l} a) & R_N=12 \ \Omega \\ b) & I=0,3A \\ c) & U_1=1,2V, U_2=2,4V \end{array}$
Giải:
a) Điện trở tương đương của mạch ngoài:
`R_{23}=R_2+R_3=6+12=18 \ (\Omega)`
`R_N=\frac{R_1R_{23}}{R_1+R_{23}}=\frac{36.18}{36+18}=12 \ (\Omega)`
b) Cường độ dòng điện qua mạch chính:
`I=\frac{E_1+E_2}{R_N+r_1+r_2}=\frac{1,5+3}{12+1+2}=0,3 \ (A)`
c) Hiệu điện thế giữa hai cực của mỗi nguồn:
`U_1=E_1-Ir_1=1,5-0,3.1=1,2 \ (V)`
`U_2=E_2-Ir_2=3-0,3.2=2,4 \ (V)`
