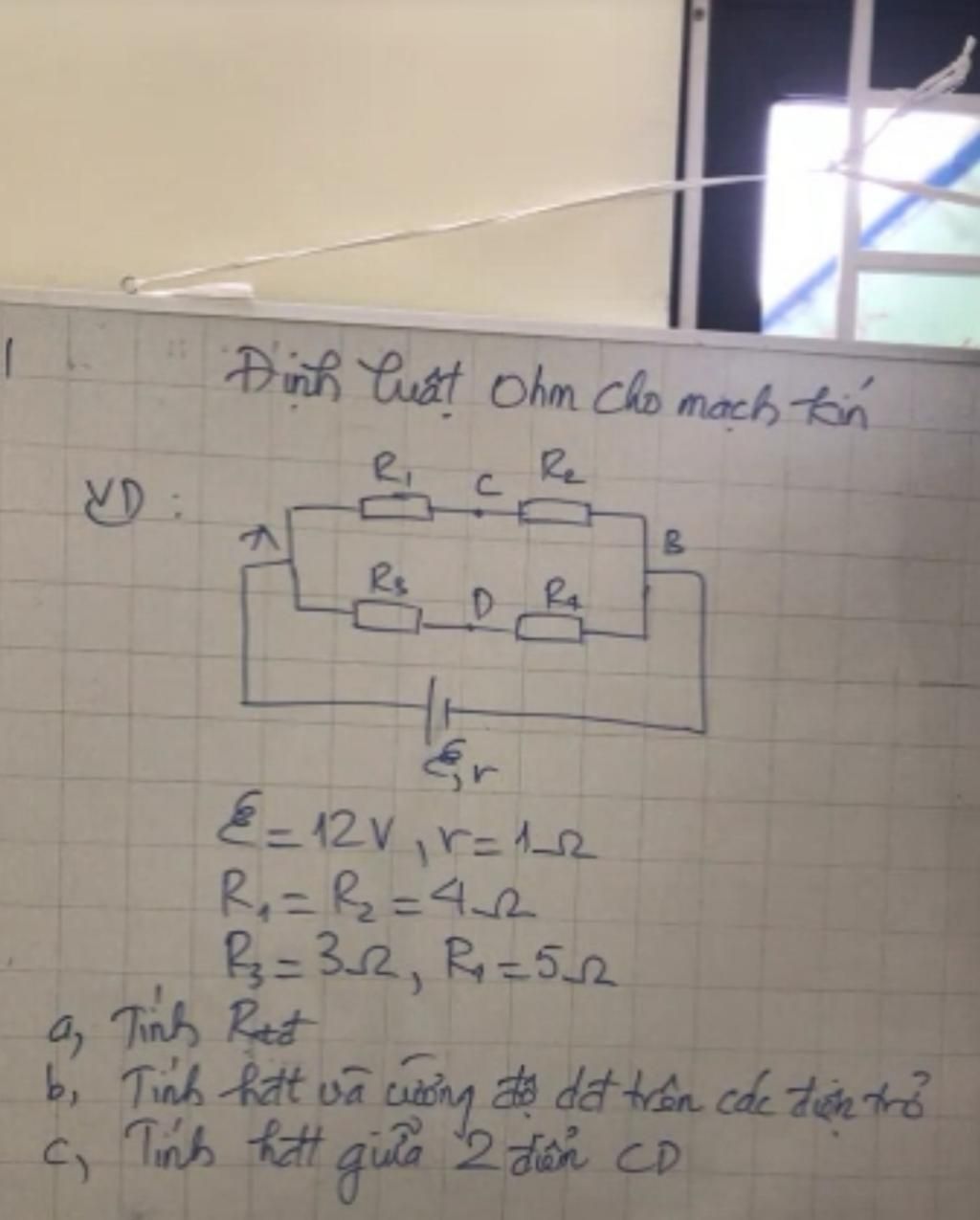

Đinh Cust Ohm cho mach toń Ri Re Rs D. R,=Rg=4h R= 32, R=52 a, Tinh Ret b, Tinh hatt va cng o dất trên các teón trở a Tins hatt güla 2 Jión cD %3D
Lời giải 1 :
Đáp án:
$a)R_{tđ}=4Ω$
$b)I_1=I_2=I_3=I_4=1,2A$
$U_1=U_2=4,8V;U_3=3,6V;U_4=6V$
$c)U_{CD}=-1,2V$
Giải thích các bước giải:
Mạch điện gồm $(R_1ntR_2)//(R_3ntR_4)$
$a)R_{tđ}=\dfrac{(R_1+R_2).(R_3+R_4)}{R_1+R_2+R_3+R_4}=\dfrac{(4+4).(3+5)}{4+4+3+5}=4Ω$
$b)$ Cường độ dòng điện mạch chính
$I=\dfrac{\xi}{R_{tđ}+r}=\dfrac{12}{4+1}=2,4A$
$U_{AB}=I.R_{tđ}=2,4.4=9,6V$
$U_{12}=U_{34}=9,6V$
$I_{12}=\dfrac{U_{12}}{R_{12}}=\dfrac{9,6}{8}=1,2A$
$I_1=I_2=I_{12}=1,2A$
$→U_1=U_2=\dfrac{U_{12}}{2}=\dfrac{9,6}{2}=4,8V$
$I_{34}=1,2A$
$I_3=I_4=I_{34}=1,2A$
$U_3=I_3.R_3=1,2.3=3,6V$
$U_4=I_4.R_4=1,2.5=6V$
$c)$ Hiệu điện thế giữa hai đầu $CD$
$U_{CD}=U_{CA}+U_{AD}-U_1+U_3=-4,8+3,6=-1,2V$
