Đáp án + Giải thích các bước giải :

- Khi mạch hở, hiệu điện thế giữa hai cực của pin ( hay acquy ) có giá trị bằng số vôn ghi trên vỏ mỗi nguồn điện này : vì lúc này vôn kế đo hiệu thế hai đầu nguồn điện ( pin, acquy )

- Đơn vị đo hiệu điện thế : + Vôn ( kí hiệu : $V$ )

                                           + Kilô Vôn ( kí hiệu : $kV$ )

                                           + Mili Vôn ( kí hiệu : $mV$ )

- Do hiệu điện thế là sự chênh lệch về điện thế giữa hai cực của một dụng cụ điện, khi có hiệu điện thế giữa hai đầu bóng đèn ( hay hiệu điện thế giữa hai đầu bóng đèn khác 0 ) thì sẽ có dòng điện chạy qua bóng đèn.

- Hiệu điện thế định mức, hiệu điện thế định mức của một dụng cụ cho biết để bóng đèn sáng bình thường thì cần phải mắc nó vào mạch điện có hiệu điện thế có giá trị bằng hiệu điện thế định mức của nó

`=>` Một dụng cụ điện hoạt động bình thường khi sử dụng nó với đúng hiệu điện thế định mức được ghi trên dụng cụ đó.

- Cách mắc vôn kế để đo hiệu điện thế giữa hai cực của pin hay acquy trong một mạch điện hở :

+ Mắc song song với dụng cụ điện cần đo hiệu điện thế

+ Mắc chốt dương, chốt âm của dụng cụ điện lần lượt vào cực dương, cực âm của nguồn điện

- Cách mắc ampe kế, vôn kế để đo cường độ dòng điện,hiệu điện thế giữa của pin hay acquy trong một mạch điện kín :

+ Vôn kế : mắc song song với dụng cụ điện cần đo hiệu điện thế

+ Ampe kế : mắc nối tiếp với dụng cụ điện cần đo cường độ dòng điện

+ Mắc chốt dương, chốt âm của dụng cụ điện lần lượt vào cực dương, cực âm của nguồn điện

`3.`

- Mối quan hệ giữa các cường độ dòng điện trong đoạn mạch nối tiếp và song song :

+ Trong đoạn mạch mắc nối tiếp : `I=I_1=...=I_n`

+ Trong đoạn mạch mắc song song : `I=I_1+...+I_n`

- Mối quan hệ giữa các hiệu điện thế trong đoạn mạch nối tiếp và song song :

+ Trong đoạn mạch mắc nối tiếp : `U=U_1+...+U_n`

+ Trong đoạn mạch mắc song song : `U=U_1=...=U_n`

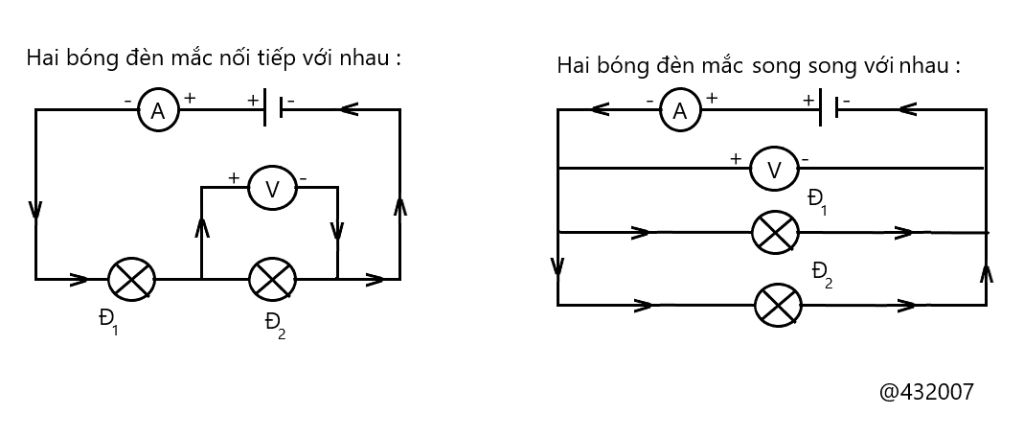

- Sơ đồ mạch điện :

Đáp án:

Giải thích các bước giải:

Khi Mạch hở hiệu điện thế giữa hai cực của pi hay acquy có giá trị bằng số vôn ghi trên mỗi nguồn điện này.

Đơn vị đo hiệu điện thế là Vôn (V).

Khi có hiệu điện thế giữa hai đầu bóng đèn thì có dòng điện chạy qua bóng đèn.

Một dụng cụ điện hoạt động bình thường khi sử dụng nó với đúng hiệu điện thế định mức được ghi trên dụng cụ đó.

Dùng vôn kế đo hiệu điện thế giữa hai cực của pin hay acquy ta mắc vôn kế song song với hai cực của nguồn điện dương với dương âm với âm.

Dùng am pe kế đo cường độ dòng điện ta mắc nối tiếp với thiết bị điện, dung vôn kế đo hiệu điện thế ta mắc song song với thiết bị điện. cực dương với cực dương, cực âm với cực âm.

Trong mạch điện nối tiếp:` I = I_1 = I_2` ; `U = U_1 = U_2`

`U_1/U_2 = R_1/R_2`

Trong mạch điện song song: `I = I_1 + I_2` ; `U = U_1 = U_2`

`I_1/I_2 = R_2/R_1`

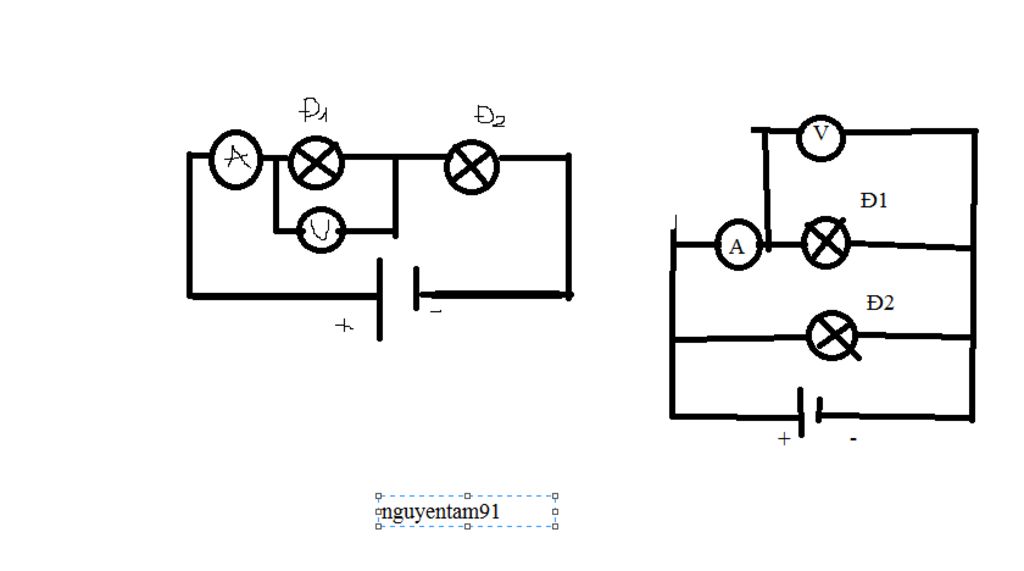

Sơ đồ mạch điện gồm nhiều nhất hai bóng đèn mác nối tiếp song song có dùng ampe kế và vôn kế( xem hình)
