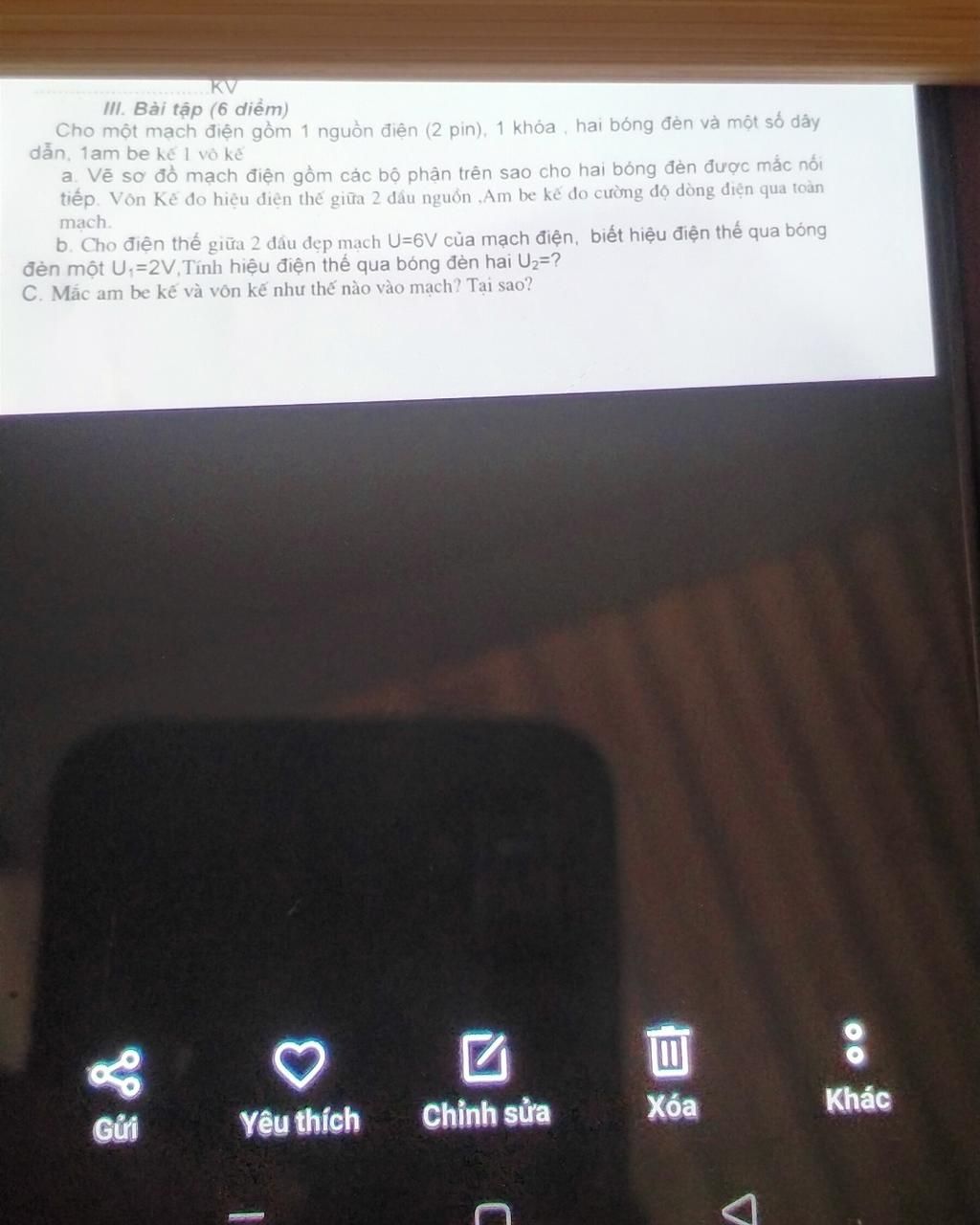

KV II. Bài tập (6 diểm) Cho một mạch điện gồm 1 nguồn điện (2 pin), 1 khỏa , hai bóng đèn và một số dây dẫn, 1am be kế 1 vô kế a. Vē sơ đổ mạch điện gồm cá
Lời giải 1 :
Giải thích các bước giải:

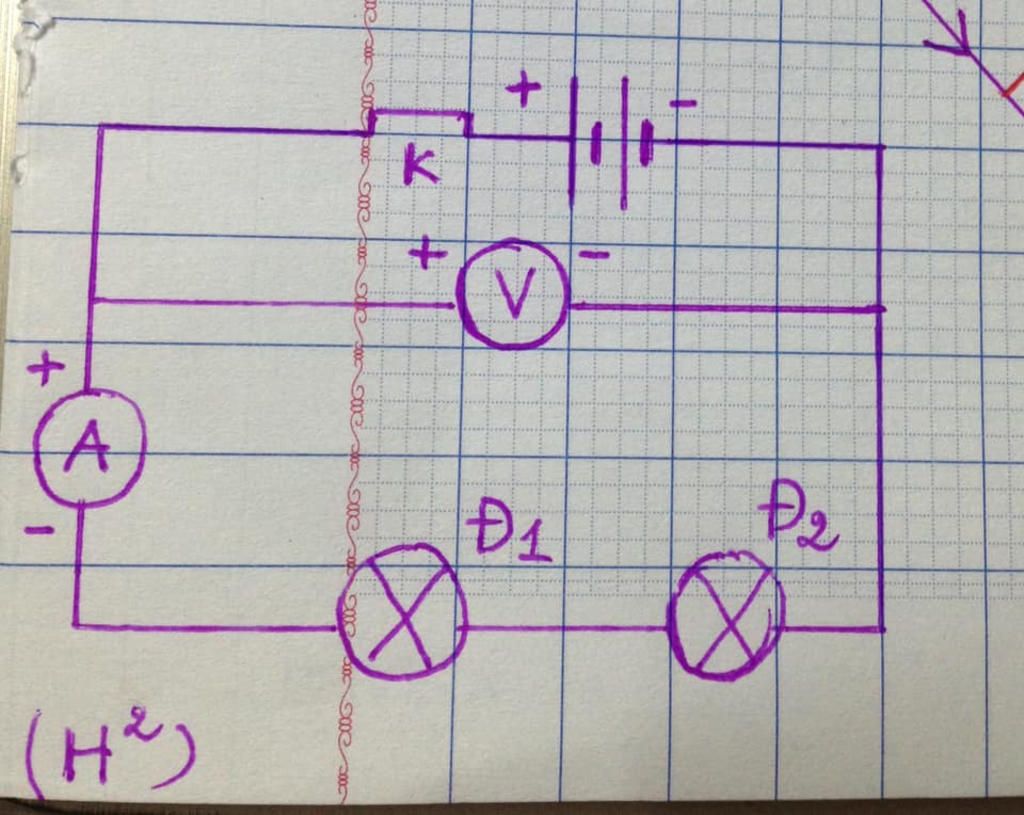

a/. Xem hình ảnh
b/. U mạch = 6V
U1 = 2V
U2 = ? V
Hai bóng đèn Đ1 và Đ2 mắc nối tiếp trong mạch điện
Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:
Umạch = U1 + U2
⇒ U2 = Umạch - U1 = 6 - 2 =4 V
Vậy hiệu điện thế U2 là 4 V
c/.
+ Mắc vôn kế song song với 2 cực của nguồn điện, sao cho chốt dương của vôn kế nối với cực dương của nguồn điện, chốt âm của vôn kế nối với cực âm của nguồn điện.
+ Mắc ampe kế nối tiếp với 2 cực của nguồn điện, sao cho chốt dương của ampe kế nối với cực dương của nguồn điện, chốt âm của ampe nối với cực âm của nguồn điện.
Chúc bạn học tốt
