Đáp án:

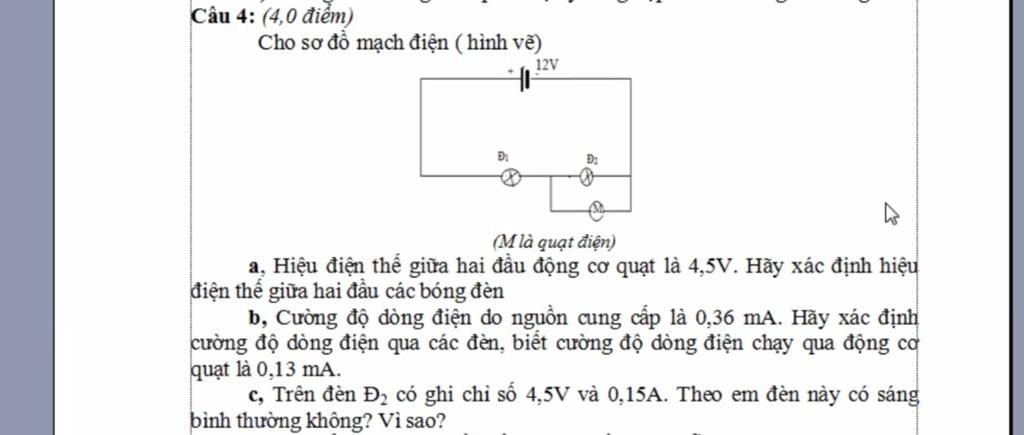

 a. Vì quạt và bóng đèn $Đ_2$ mắc song song với nhau nên hiệu điện thế giữa hai đầu quạt bằng hiệu điện thế giữa hai đầu bóng đèn $Đ_2$ và bằng hiệu điện thế giữa hai đoạn mạch gồm hai thiết bị này:

     $U_2 = U_M = 4,5 (V)$

Vì bóng đèn $Đ_1$ mắc nối tiếp với đoạn mạch trên nên ta có:

  $U_1 + U_2 = U \to U_1 = U - U_2$

Hiệu điện thế giữa hai đầu bóng đèn $Đ_1$ là:

      $U_1 = 12 - 4,5 = 7,5 (V)$

b. Cường độ dòng điện chạy qua mạch chính bằng cường độ dòng điện chạy qua bóng đèn $Đ_1$ và bằng cường độ dòng điện chạy qua đoạn mạch $Đ_2$ và máy M nên ta có:

     $I_1 = I_2 + I_M = I = 0,36 (mA)$

Suy ra: $I_2 = 0,36 - 0,13 = 0,23 (mA)$

c. Vì cường độ dòng điện chạy qua bóng đèn $Đ_2$ nhỏ hơn cường độ dòng điện định mức của đèn nên đèn $Đ_2$ sáng yếu hơn bình thường.

Giải thích các bước giải:

Giải thích các bước giải:

Tóm tắt:

a/. U mạch = 12V

U quạt = 4,5 V

U1 = ? V

U2 = ? V

Ta có quạt điện mắc song song với đèn Đ2 trong mạch điện.

Trong đoạn mạch mắc song song thì hiệu điện thế đi qua hai đầu đèn Đ2 bằng hiệu điện thế đi qua quạt điện, nên ta có:

U2 = U quạt = 4,5 V

Hai bóng đèn Đ1 và Đ2 mắc nối tiếp trong mạch điện

Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:

Umạch = U1 + U2

⇒ U1 = Umạch - U2 = 12 - 4,5 = 7,5 V

⇒ U1 = 7,5 V

Vậy hiệu điện thế U2 là 4,5 V; U1 là 7,5 V

b/. Tóm tắt:

I mạch = 0,36 mA

I quạt = 0,13 mA

I1 = ? A

I2 = ? A

Quạt điện mắc song song với đèn Đ2

Trong đoạn mạch mắc song song thì cường độ dòng điện trong mạch bằng tổng cường độ dòng điện đi qua hai đầu mỗi đèn. Nên ta có:

I mạch = I2 + I quạt

Hai bóng đèn Đ1 và Đ2 mắc nối tiếp nên cường độ dòng điện trong mạch bằng cuờng độ dòng điện đi qua mỗi đèn. Nên ta có:

     I mạch = I1 = I2 + I quạt = 0,36 mA

⇔ I mạch = I1 = I2 + 0,13 = 0,36

⇒ I2 = I1 = 0,36 - 0,13 = 0,23 mA

Vậy I2 = I1 = 0,23 mA

c/. U2 = 4,5 V

I'2 = 0,15 A

Từ câu b, ta có I2 = 0,23 mA < 0,15A

 Vì 0,15A là cường độ dòng điện định mức để đèn 2 sáng bình thường, nhưng cường độ dòng điện chạy qua bóng đèn 2 chỉ là 0,23 mA nhỏ hơn cường độ dòng điện định mức để đèn 2 sáng bình thường, nên đèn 2 sáng yếu hơn so với bình thường.

Chúc bạn học tốt
