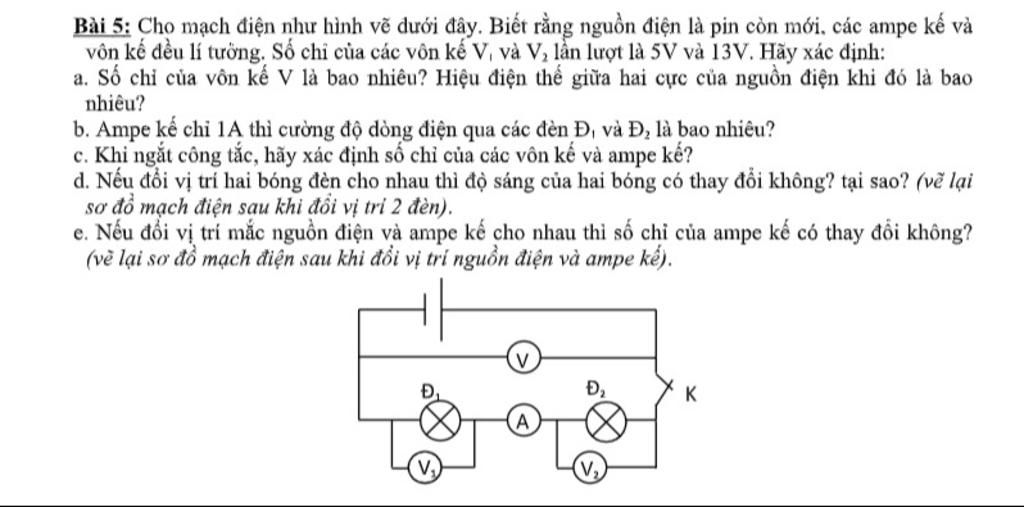

Bài 5: Cho mạch điện như hình vẽ dưới đây. Biết rằng nguồn điện là pin còn mới, các ampe kế và vốn kế đều lí tưởng. Số chi của các vôn kế V, và V, lần lượt
Lời giải 1 :
Đáp án:
a) U=UV=18V
b, IĐ=1A
c, U=18V
d, Không đổi
e, Không đổi
Giải thích các bước giải:
a, Do vôn kế V đo hiệu điện thế hai đầu Đ12 (gồm Đ1ntĐ2
Nên số chỉ của vôn kế V là:
UV=UV1+UV2=5+13=18V
Vôn kế V cũng đo hiệu điện thế hai cực của nguồn điện nên
U=UV=18V
b, Do ampe kế nằm trên mạch chính nên nó đó cường độ đòng điện chạy qua mạch chính và hai đèn, nên cường độ dòng điện qua mỗi đèn cũng là 1A
c, Khi khóa K ngắt các vôn kế V1;V2, ampe kế không hoạt động nên đều chỉ 0
Chỉ còn vôn kế V đo hiệu điện thế hai đầu nguồn điện nên
U=18V
d, Do hai đèn mắc nối tiếp với nhau nên cường độ dòng điện chạy qua hai đèn là như nhau do đó khi đổi vị trí cho nhau thì độ sáng hai đèn không thay đổi
e, Khi đổi vị trí nguồn điện với ampe kế thì ampe kế vẫn nằm trên mạch chính và các đèn vẫn mắc nối tiếp với nhau nên số chỉ của ampe kế không thay đổi
ĐÂY NHÉ^^
