Câu hỏi :

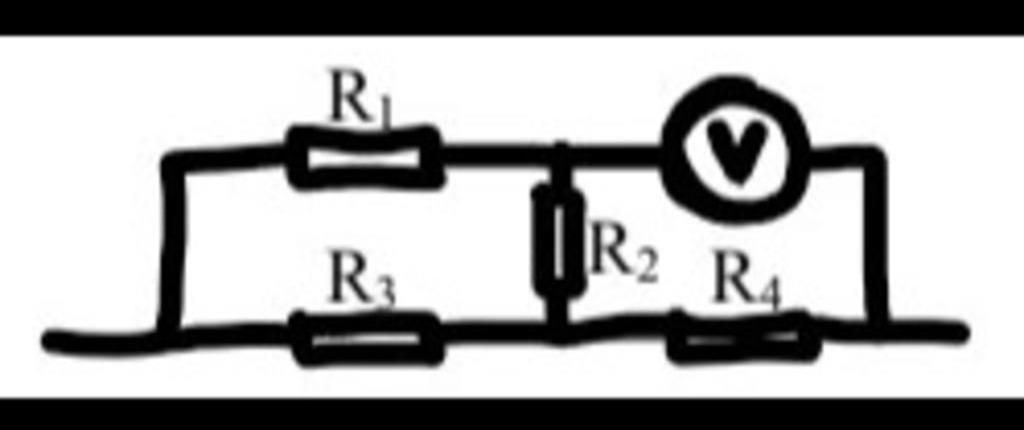

Viết sơ đồ rút gọn của mạch biết vôn kế lý tưởng


Lời giải 1 :

Đáp án + Giải thích các bước giải:

Vì vôn kế lý tưởng nên dòng điện không chạy qua vôn kế

Do đó ta có sơ đồ tương đương

$(R_1 nt R_2)// R_3 nt R_4$

Thảo luận

Lời giải 2 :

Đáp án:

`[(R_1ntR_2)////R_3]ntR_4`

Giải thích các bước giải:

Vôn kế lý tưởng là vôn kế có điện trở lớn vô cùng, do đó dòng điện sẽ không thể chạy qua vôn kế, ta sẽ bỏ vôn kế ra khỏi mạch.

Lúc đó `R_1` sẽ được mắc nối tiếp với `R_2`

Và mạch trở thành

`[(R_1ntR_2)////R_3]ntR_4`

Vôn kế đo hiệu điện thế của các điện trở mà nó mắc vào

`U_V=U_2+U_4`
