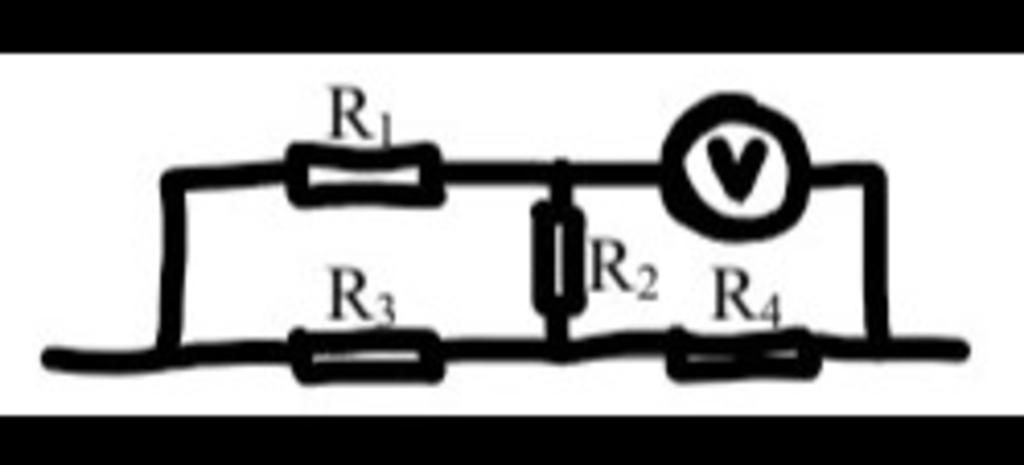

Ai giúp mình vs ạ ai nhanh mình vt cho :Đ Đề bài: Nêu cách tính Vôn kế dựa vào sơ đồ dướiR2 R4 R3
Ai giúp mình vs ạ ai nhanh mình vt cho :Đ Đề bài: Nêu cách tính Vôn kế dựa vào sơ đồ dưới
Lời giải 1 :
Bước 1: Xác định cách mắc của mạch điện:
- Loại bỏ vôn kế lý tưởng ra khỏi mạch,
- vẽ lại mạch điện tương đương (nếu cần).
- Xác định cách mắc của các linh kiện (điện trở, biến trở, đèn,...) trong đoạn mạch.
Bước 2: Sử dụng mạch điện tương đương, tính cường độ dòng điện và hiện điện thế liên quan đến vôn kế.
Bước 3: Quay lại mạch gốc để xác định số chỉ của vôn kế với lưu ý:
- Đối với vôn kế: UMN=UMA+UAN, với các điểm A, M, N bất kỳ.
Thảo luận
Lời giải 2 :
Đây là bài khá đơn giản và cơ bản bạn à.
$\text{Ta thấy vôn kế mắc song với điện trở $R_{2}$ và $R_{4}$}$ $\\$ $\\$ $=>U_{V} = U_{2}+U_{4}$
