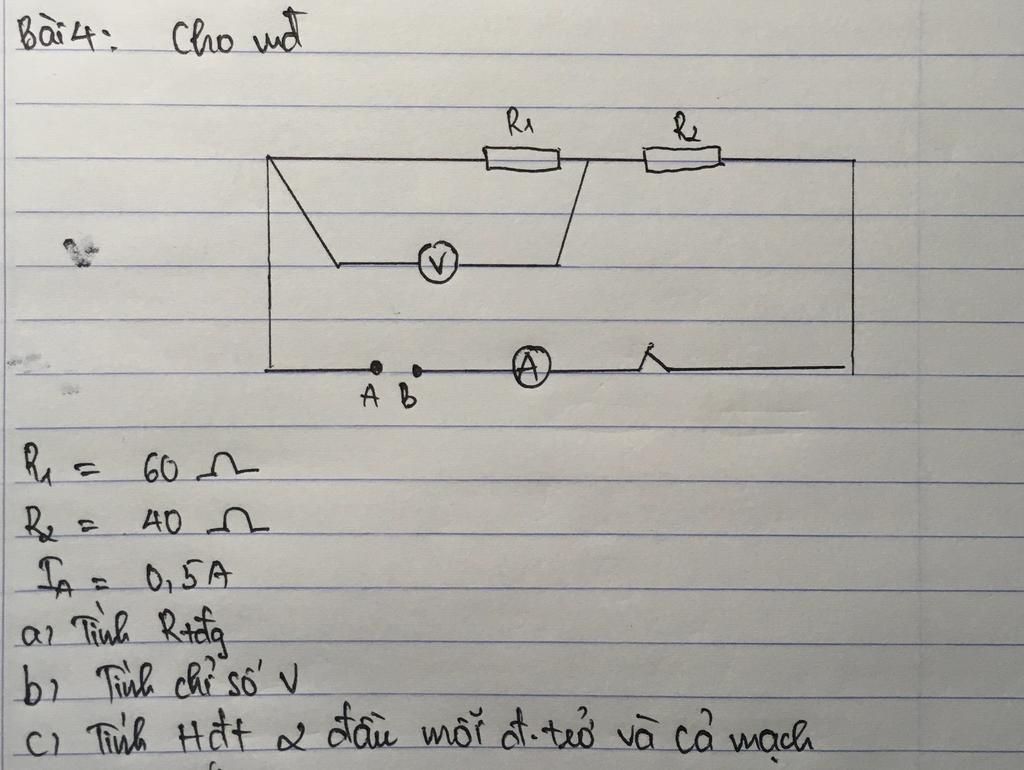

a) điện trở tương đương của đoạn mạch là:

`R_{td}=R_1+R_2=60+40=100\Omega`

b) vôn kế chỉ:

`U_1=I.R_1=0,5.60=30V`

c) hiệu điện thế giữa 2 đầu điện trở R1 là:

`U_1=30V`

hiệu điện thế giữa 2 đầu điện trở R2 là:

`U_2=I.R_2=0,5.40=20V`

hiệu điện thế giữa 2 đầu đoạn mạch là:

`U=I.R_{td}=0,5.100=50V`

Đáp án:

$\begin{array}{l} a) & R_{td}=100 \ \Omega \\ b) & U_v=30V \\ c) & U_1=30V \\ \ & U_2=20V \\ \ & U=50V \end{array}$

Giải:

a) Điện trở tương đương của đoạn mạch:

`R_{td}=R_1+R_2=60+40=100 \ (\Omega)`

b) Cường độ dòng điện trong mạch chính:

`I=I_a=0,5A`

Chỉ số vôn kế:

`U_v=U_1=IR_1=0,5.60=30 \ (V)`

c) Hiệu điện thế giữa hai đầu các điện trở:

`U_1=30V`

`U_2=IR_2=0,5.40=20 \ (V)`

Hiệu điện thế giữa hai đầu đoạn mạch:

`U=U_1+U_2=30+20=50 \ (V)`
