Giải thích các bước giải:

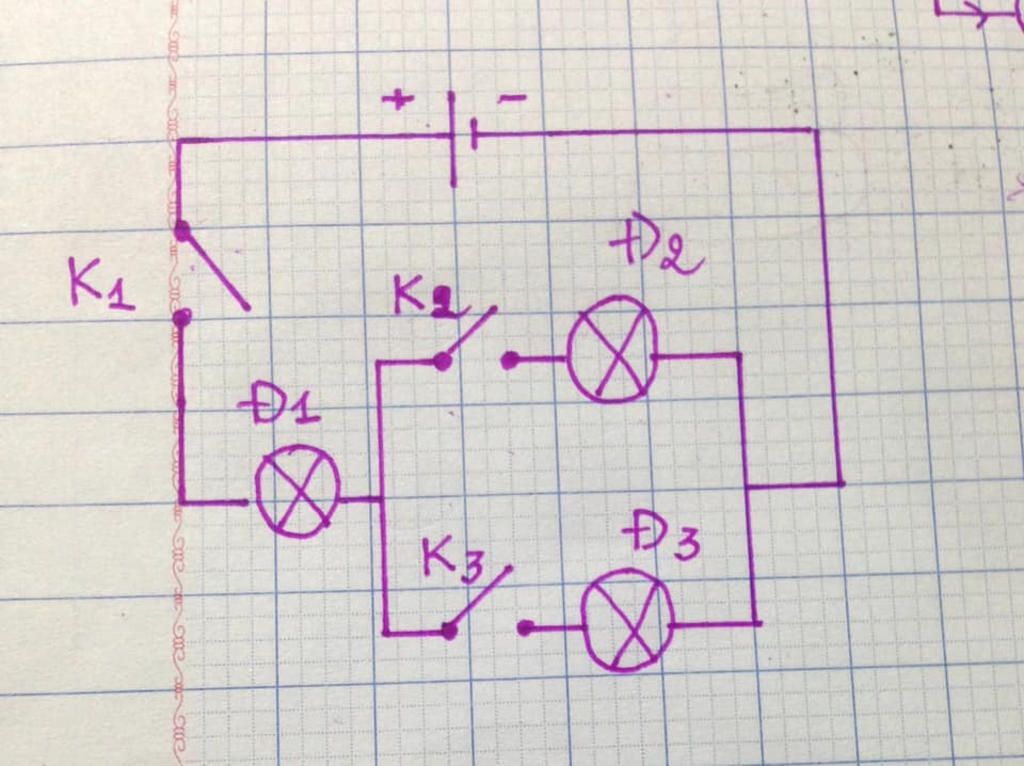

Bài 1: xem hình ảnh

Bài 2:

Tóm tắt:

I1 = 0,4 A

I2 = 0,1 A

I3 = ? A

UAB = 9V

UCB = 6V

UAC = ? V

Giải:

Bóng đèn Đ1 mắc nối tiếp với bóng đèn Đ2 // với Đ3 trong mạch điện

a/. Ta có:

I mạch = I1 = ( I2 + I3)

⇒ I3 = I1 - I2

    I3 = 0,4 - 0,2 = 0,2 A

Vậy cường độ dòng điện chạy qua bóng đèn Đ3 bằng 0,2 A

c/. Vì đèn Đ2 mắc song song với Đ3 nên U2 = U3

⇒ UAB = UAC + UCB

⇒ UAC = UAB - UCB

 ⇒ UAC = 9  -   6   = 3 V

Vậy hiệu điện thế giữa 2 điểm A và C là 3 V

Chúc bạn học tốt nhé

Đáp án:

Giải thích các bước giải:

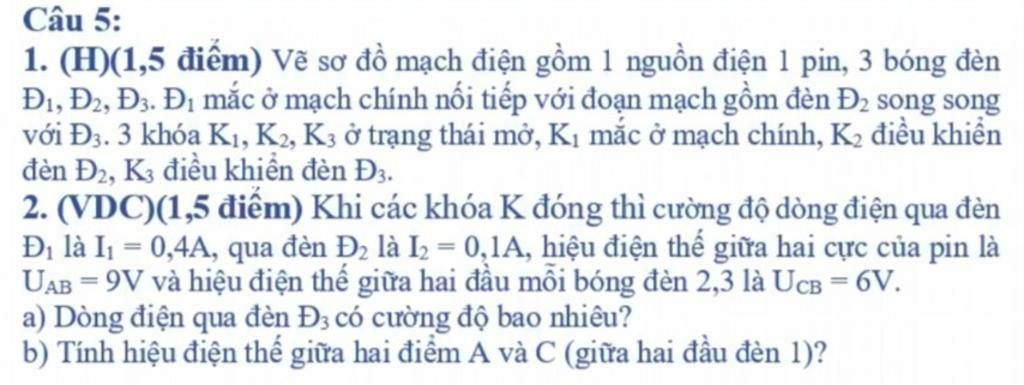

 Câu 5 :

1. ( Ảnh ở dưới )

2.

`a,` Do `Đ_1////(Đ_2ntĐ_3)` nên cường độ dòng điện chạy qua nguồn điện bằng cường độ dòng điện  chạy qua bóng đèn `Đ_1` và bằng tổng cường độ dòng điện chạy qua hai bóng đèn `Đ_2;Đ_3` :

`I=I_1=I_2+I_3=0,1A+I_3=0,4A⇒I_3=0,3A`

Vậy cường độ dòng điện chạy qua đèn `Đ_3` bằng 0,3A

 `b,` Do `Đ_1////(Đ_2ntĐ_3)` nên hiệu điện thế hai đầu nguồn điện bằng tổng hiệu điện thế hai đầu đèn `Đ_1` và hiệu điện thế hai đầu mỗi bóng đèn `2,3` :

`U_(CB)=U_2=U_3=6V`

`U_(AB)=9V`

`U_(AB)=U_(AC)+U_(CB)=6V+U_(AC)=9V`

`⇒U_(AC)=3V`

Vậy hiệu điện thế giữa hai điểm A và C ( giữa hai đầu đèn 1 ) là : `3V`
