Giải thích các bước giải:

 Câu 5: Chọn A

Măc vôn kế song song với 2 cực của nguồn điện, sao cho chốt dương của vôn kế nối với cực dương của nguồn điện, chốt âm của vôn kế nối với cực âm của nguồn điện.

Câu 6: Chọn  C : 2 bóng đèn được mắc song song

Câu 5: Chọn B

Mạch điện hở, Vôn kế đo hiệu điện thế của nguồn điện

Chúc bạn học tốt nhé

Đáp án:

Giải thích các bước giải:

   Câu 5 :

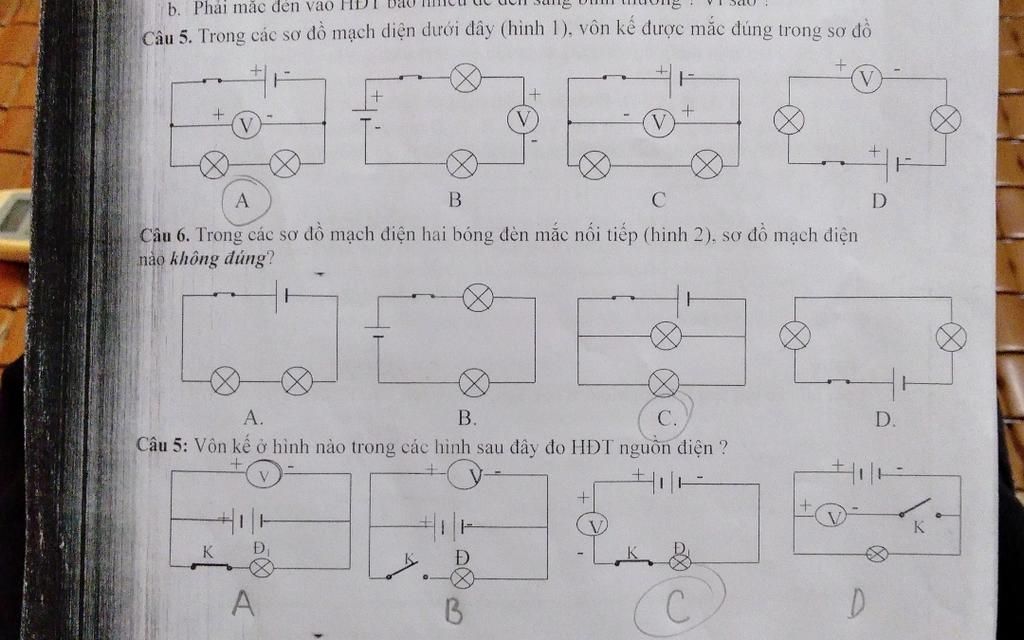

Trong các sơ đồ mạch điện ở hình 1, vôn kế được mắc đúng trong sơ đồ `a` vì :

+ Vôn kế đã được mắc song song dụng cụ điện cần đo hiệu điện thế ( nguồn điện )

+ Chốt dương của vôn kế mắc với cực dương của nguồn điện, chốt âm của vôn kế mắc với cực âm của nguồn điện

`⇒` Chọn ý `A`

   Câu 6 :

Trong các sơ đồ mạch điện hai bóng đèn mắc nối tiếp (hình 2), sơ đồ mạch diện `c` không đúng vì chúng được mắc song song với nhau ( có 2 điểm chung )

`⇒` Chọn ý `C`

  Câu 7 :

Do ở hình `b` vôn kế đã được mắc song song với nguồn điện, chốt dương của vôn kế mắc với cực dương của nguồn điện, chốt âm của vôn kế mắc với cực âm của nguồn điện và mạch hở nên vôn kế đo hiệu điện thế của nguồn điện

`⇒` Chọn ý `B`
