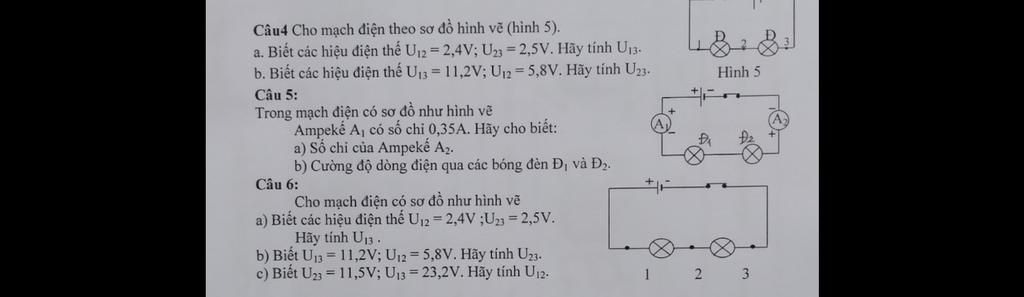

Câu4 Cho mạch điện theo sơ đồ hình vẽ (hình 5). a. Biết các hiệu điện thế U12 = 2,4V; U23 = 2,5V. Hãy tính U13. b. Biết các hiệu đdiện thế U13 = 11,2V; U12
Lời giải 1 :
Đáp án:
Mong đc ctlhn!
Giải thích các bước giải:
Câu 4:
a. Vì 2 bóng đèn đc mắc nối tiếp
⇒ $U_{13}$ = $U_{12}$ + $U_{23}$ = 2,4V + 2,5V = 4,9V
Vậy $U_{13}$ = 4,9V
b. Vì 2 bóng đèn đc mắc nối tiếp
⇒ $U_{13}$ = $U_{12}$ + $U_{23}$
⇒ $U_{23}$ = $U_{13}$ - $U_{12}$ = 11,2V - 5,8V = 5,4V
Vậy $U_{23}$ = 5,4V
Câu 5:
a) Vì ampe kế $A_{1}$ và $A_{2}$ đều đo cường độ dòng điện trong mạch chính
⇒ Số chỉ của ampe kế $A_{1}$ = số chỉ của ampe kế $A_{2}$
Vậy số chỉ của ampe kế $A_{2}$ là 0,35A
b) Vì 2 bóng đèn đc mắc nối tiếp
⇒ I = $I_{1}$ = $I_{2}$ = 0,35A
Vậy cường độ dòng điện qua 2 bóng đèn là 0,35A
Câu 6:
a) Vì 2 bóng đèn đc mắc nối tiếp
⇒ $U_{13}$ = $U_{12}$ + $U_{23}$ = 2,4V + 2,5V = 4,9V
Vậy $U_{13}$ = 4,9V
b) Vì 2 bóng đèn đc mắc nối tiếp
⇒ $U_{13}$ = $U_{12}$ + $U_{23}$
⇒ $U_{23}$ = $U_{13}$ - $U_{12}$ = 11,2V - 5,8V = 5,4V
Vậy $U_{23}$ = 5,4V
c) Vì 2 bóng đèn đc mắc nối tiếp
⇒ $U_{13}$ = $U_{12}$ + $U_{23}$
⇒ $U_{12}$ = $U_{13}$ - $U_{23}$ = 23,2V - 11,5V = 11,7V
Vậy $U_{12}$ = 11,7V
Thảo luận
Lời giải 2 :
Đáp án:
Câu 4:
a) Vì đèn 1 mắc nối tiếp với đèn 2
Nên: U13 = U12 + U23
hay U13 = 2,4V + 2,5V
Vậy U13 = 4,9V
b)
Vì đèn 1 mắc nối tiếp với đèn 2
Nên: U13 = U12 + U23
hay U23 = U13 - U12
U23 = 11,2V - 5,8V
Vậy U23 = 5,4V
Câu 5:
a) Vì đây là mạch nối tiếp
Nên: $I_{A1}$ = $I_{A2}$ = 0,35A
Vậy số chỉ của Ampe kế A2 là 0,35A
b) Vì đèn 1 mắc nối tiế với đèn 2
Nên: I1 = I2 = 0,35A
Vậy cường độ dòng điện qua đèn 1 và đèn 2 là 0,35A
Câu 6: (câu a,b giống bài 4)
a)Vì đèn 1 mắc nối tiếp với đèn 2
Nên: U13 = U12 + U23
hay U13 = 2,4V + 2,5V
Vậy U13 = 4,9V
b)
Vì đèn 1 mắc nối tiếp với đèn 2
Nên: U13 = U12 + U23
hay U23 = U13 - U12
U23 = 11,2V - 5,8V
Vậy U23 = 5,4V
c)
Vì đèn 1 mắc nối tiếp với đèn 2
Nên: U13 = U12 + U23
hay U12 = U13 - U23
U12 = 23,2V - 11,5V
Vậy U12 = 11,7V
Học tốt
