Đáp án:

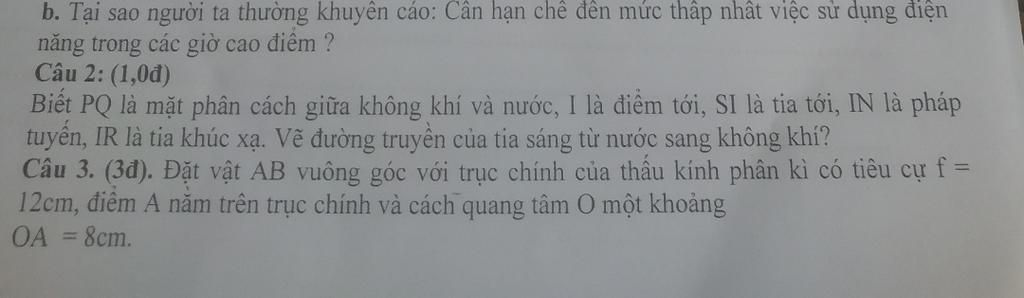

 Câu 2: vẽ

Câu 3:$d'=4,8cm$

Giải thích các bước giải:

 Câu 2:

PQ: mặt phân cách

I: điểm tới

SI: tia tới

IN: tia pháp tuyến

IR: tia khúc xạ

ánh sáng truyền từ nước sáng không khí

Câu 3:

$f=12cm;OA=d=8cm$

a) vẽ ảnh: Sử dung 2 trong 3 tia sáng đặc biêt
tia (1) : từ A kẻ đường thẳng đi qua quang tâm O cho tia sáng truyền thẳng
tia (2): từ A kẻ đường thẳng song song với trục chính của thấu kính cho tia sáng đi qua tiêu điểm ảnh (F') của thấu kính
 2 tia cắt nhau tại B'
Từ B' kẻ đường thẳng vuông góc với trục chính thu được A'
b) khoảng cách:
$\begin{align}
  & \Delta OAB\infty \Delta OA'B'(g.g) \\
 & \Rightarrow \dfrac{OA}{OA'}=\dfrac{AB}{A'B'} \\
 & \Leftrightarrow \dfrac{d}{d'}=\dfrac{AB}{A'B'}(1) \\
\end{align}$
mà:
$\begin{align}
  & \Delta OIF'\infty \Delta A'B'F'(g.g) \\
 & \Rightarrow \dfrac{OI}{A'B'}=\dfrac{OF'}{F'A'} \\
 & \Leftrightarrow \dfrac{AB}{A'B'}=\dfrac{f}{f-d'}(2) \\
\end{align}$
từ (1) và (2) ta có:
$\begin{align}
  & \frac{d}{d'}=\dfrac{f}{f-d'} \\
 & \Leftrightarrow \dfrac{8}{d'}=\dfrac{12}{12-d'} \\
 & \Rightarrow d'=4,8cm \\
\end{align}$
