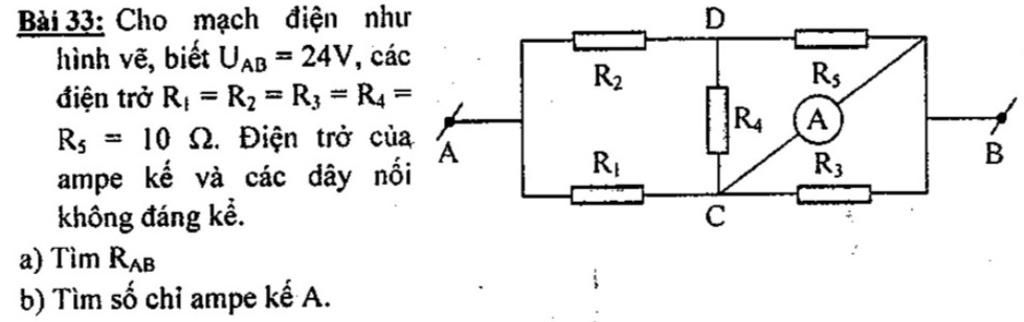

= Bài 33: Cho mạch điện như hình vẽ, biết UAB = 24V, các điện trở R = Rz = R = Ri • R5 = 10 Q. Điện trở của ampe kế và các dậy nổi không đáng kể. a) Tìm Ru
Lời giải 1 :
Đáp án`+`Giải thích các bước giải:
`@` Tóm tắt:
`U_{AB}=24` `V`
`R_1=R_2=R_3=R_4=R_5=10Omega`
`------------`
`a//` `R_{AB}=?`
`b//` `I_{A}=?`
Giải:
`a//` Ta có: `R_2/R_5=1` `(`Vì `R_2=R_5)`
`R_1/R_3=1` `(`Vì `R_1=R_3)`
`=>R_2/R_5=R_1/R_3(=1)`
Nên mach cầu cân bằng `=>` Không có dòng điên chạy qua `R_4` `(I_4=0)`
Ta bỏ `R_4` ra khỏi mạch điện
`R_3` bị đoản mạch `=>(R_2` nt `R_5)` // `R_1`
`R_{AB}={R_{25}R_1}/{R_{25}+R_1}={(R_2+R_5)R_1}/{R_2+R_5+R_1}={(10+10)10}/{10+10+10}=20/3(Omega)`
Vậy `R_{AB}=20/3Omega`
`b//` `U_{25}=U_1=U_{AB}=24V`
`I_1=U_1/R_1=24/10=2,4(A)`
`I_{25}=U_{25}/R_{25}=U_{25}/{R_2+R_5}=24/{10+10}=1,2(A)`
`=>I_A=I_1-I_{25}=2,4-1,2=1,2(A)`
Vậy số chỉ của Ampe kế là `1,2A`
