Đáp án:

Giải thích các bước giải:

 Câu 1 :

a,

b, Vì hai đèn $Đ_{1}$ và $Đ_{2}$ mắc nối tiếp với nhau nên :

- Hiệu điện thế giữa hai đầu đoạn mạch bằng tổng hiệu điện thế hai đầu hai bóng đèn :

$U=U_{1}+U_{2}=6+7=13V$

Vậy hiệu điện thế giữa hai đầu đoạn mạch bằng $13V$

- Cường độ dòng điện qua toàn mạch bằng cường độ dòng điện qua mỗi đèn :

$I=I_{1}=I_{2}=$ ( bao nhiêu $mA$ thì mình không thấy rõ nên bạn tự ghi vào nha )

 Câu 3 :

a,

b,

Vì hai đèn $Đ_{1}$ và $Đ_{2}$ mắc nối tiếp với nhau nên cường độ dòng điện qua toàn mạch bằng cường độ dòng điện qua mỗi đèn :

$I=I_{1}=I_{2}=0,5A$

Vậy cường độ dòng điện qua toàn mạch bằng cường độ dòng điện qua đèn 2 và bằng $0,5A$

c, Vì hai đèn $Đ_{1}$ và $Đ_{2}$ mắc nối tiếp với nhau nên hiệu điện thế giữa hai đầu đoạn mạch bằng tổng hiệu điện thế hai đầu hai bóng đèn :

$U=U_{1}+U_{2}=U_{1}+4=6V$

⇒ $U_{1}=2V$

Vậy hiệu điện thế giữa hai đầu đèn một bằng $2V$

d, Nếu đèn 2 bị hỏng thì đèn 1 không sáng vì mạch hở.

Câu 4 :

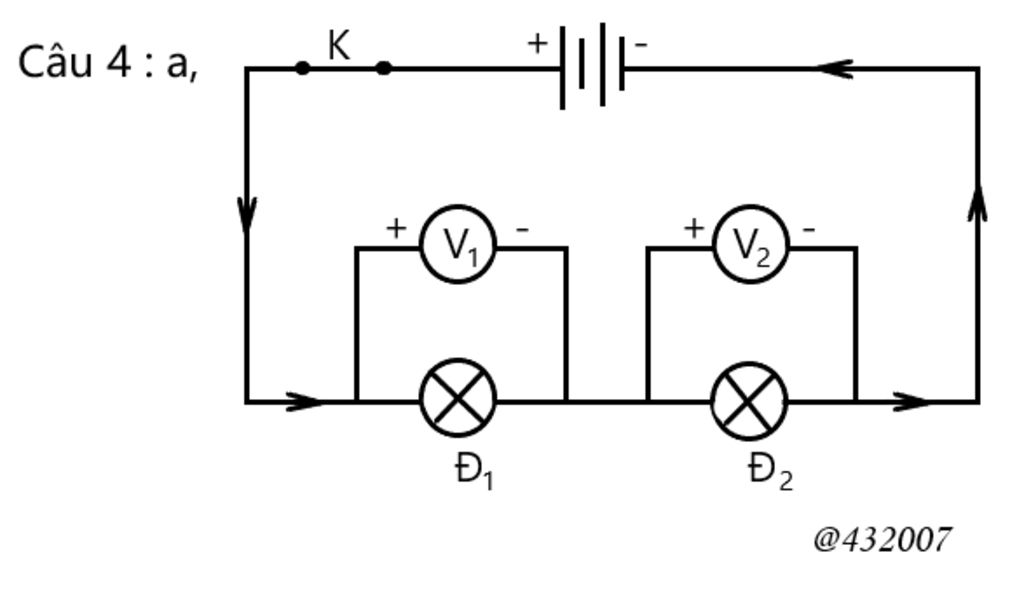

a,

b, Số ghi $3 V$ trên đèn $Đ_{1}$ cho biết hiệu điện thế định mức của đèn để khi mắc vào đèn sáng bình thường

Câu 2 bạn chụp thiếu nên mình không làm được nha !

Đáp án:

Giải thích các bước giải:

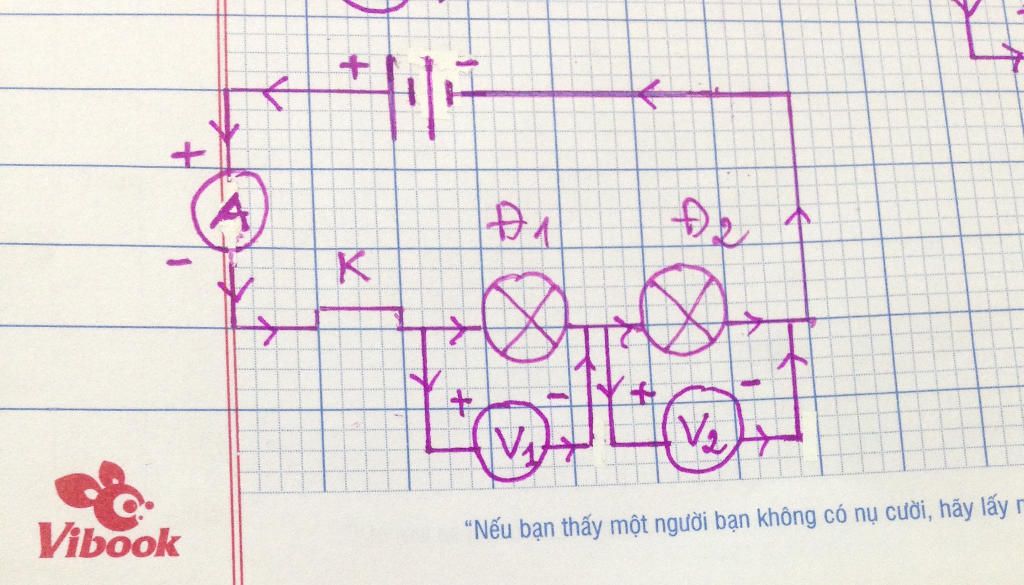

Câu 1: a/. Xem hình 1
b/. Số chỉ ampe kế là 1,5 A.
(GHĐ: 2A, ĐCNN: 0,4 : 8 = 0,05 a)
I = 1,5 A
U1 = 6V
U2 = 7V
Umạch = ? V
Hai bóng đèn Đ1 và Đ2 mắc nối tiếp trong mạch điện
+ Trong đoạn mạch mắc nối tiếp thì cường độ dòng điện trong mạch bằng cuờng độ dòng điện đi qua mỗi đèn. Nên ta có:
I mạch = I1 = I2 = 1,5 A
I2 = 1,5A
Vậy cường độ dòng điện chạy qua bóng đèn 2 là 1,5 A
+. Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:
Umạch = U1 + U2 = 6 + 7 = 13 V

⇒Umạch = 13V
Vậy hiệu điện thế giữa 2 đầu đoạn mạch là 13 V

Câu 2 : xem hình 2

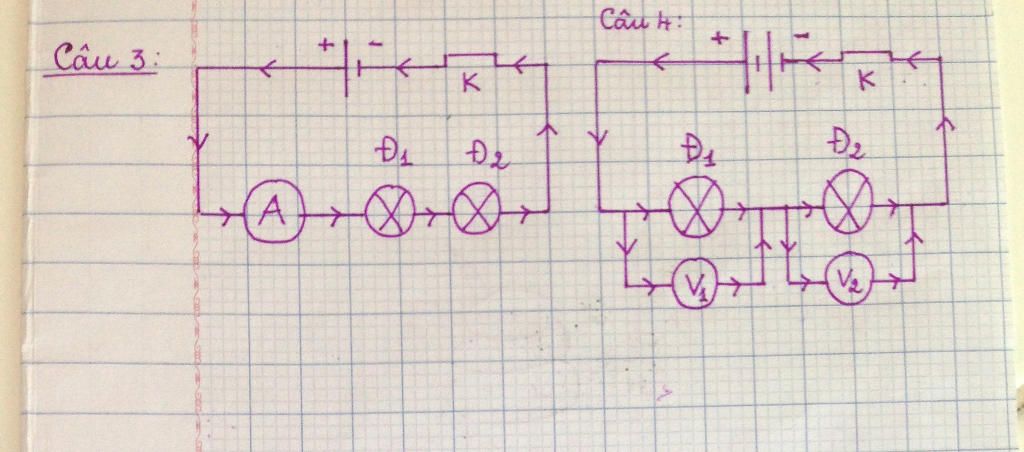

Câu 3: a/. xem hình 3

b/. I1 = 0,5 A
I2 = ? A
Imạch = ? A
Umạch = 6V
U2 = 4V
U1 = ? V
Hai bóng đèn Đ1 và Đ2 mắc nối tiếp trong mạch điện
+ Trong đoạn mạch mắc nối tiếp thì cường độ dòng điện trong mạch bằng cuờng độ dòng điện đi qua mỗi đèn. Nên ta có:
I mạch = I1 = I2 = 0,5 A
Imạch = I2 = 0,5
Vậy cường độ dòng điện chạy qua bóng đèn 2 bằng Cường độ dòng điện chạy trong mạch là 0,5 A
+ Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:
Umạch = U1 + U2
 ⇒ U1 = Umạch - U2 = 6 - 4  = 2V
Vậy hiệu điện thế giữa 2 đầu đèn 1 là U1 = 2V
c/. Nếu đèn 2 bị hỏng thì đèn 1 không sáng vì lúc đó mạch điện bị hở nên không có dòng điện chạy trong mạch điện

Câu 4: a/ xem hình 3
b/. Trên bóng đèn có ghi 3 V là hiệu điện thế định mức để đèn sáng bình thường khi mắc vào mạch điện.

Chúc bạn học tốt
