Đáp án:

Giải thích các bước giải:

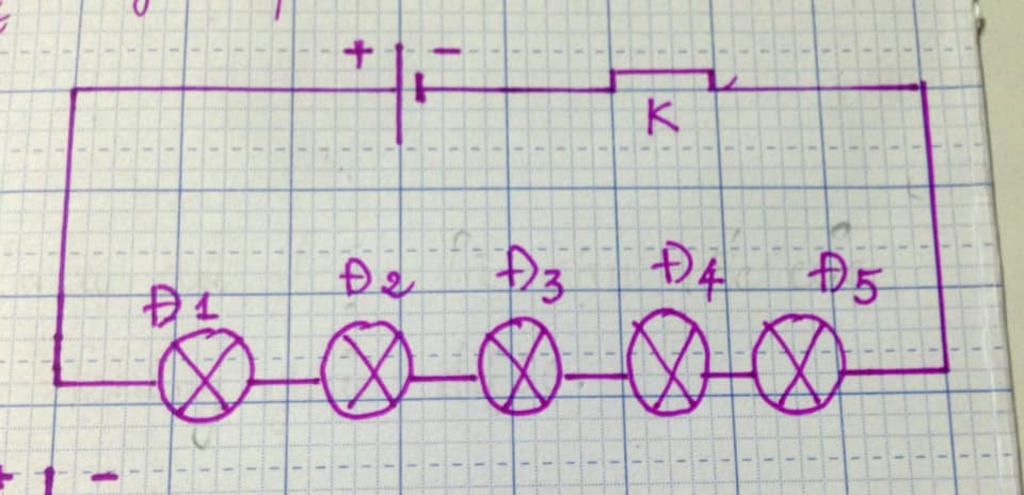

a,

b, Vì năm đèn $Đ_{1}$ , $Đ_{2}$ , $Đ_{3}$ , $Đ_{4}$ và $Đ_{5}$ mắc nối tiếp với nhau nên hiệu điện thế của đoạn mạch bằng tổng hiệu điện thế hai đầu mỗi đèn :

$U=U_{1}+U_{2}+U_{3}+U_{4}+U_{5}=1,2.5=6V$

Vậy hiệu điện thế của nguồn điện là $6V$ để các đèn sáng bình thường

c, Khi một bóng đèn bị cháy thì các bóng đèn còn lại sẽ không sáng vì lúc này mạch sẽ bị hở

d, Cách làm : - Sử dụng 1 vôn kế : mắc cố định 1 đầu của vôn kế vào 1 đầu của bóng đèn ở phía ngoài

                      - Sau đó mắc đầu còn lại của vôn kế vào đầu còn lại của đèn, nếu chỉ số vôn kế chỉ $1,2V$ thì đèn không cháy.

                      - Tiếp tục di chuyển đến các đèn khác, cứ mắc cho đến khi vôn kế chỉ số 0 có nghĩa là đèn đó bị cháy

Đáp án:

Giải thích các bước giải:

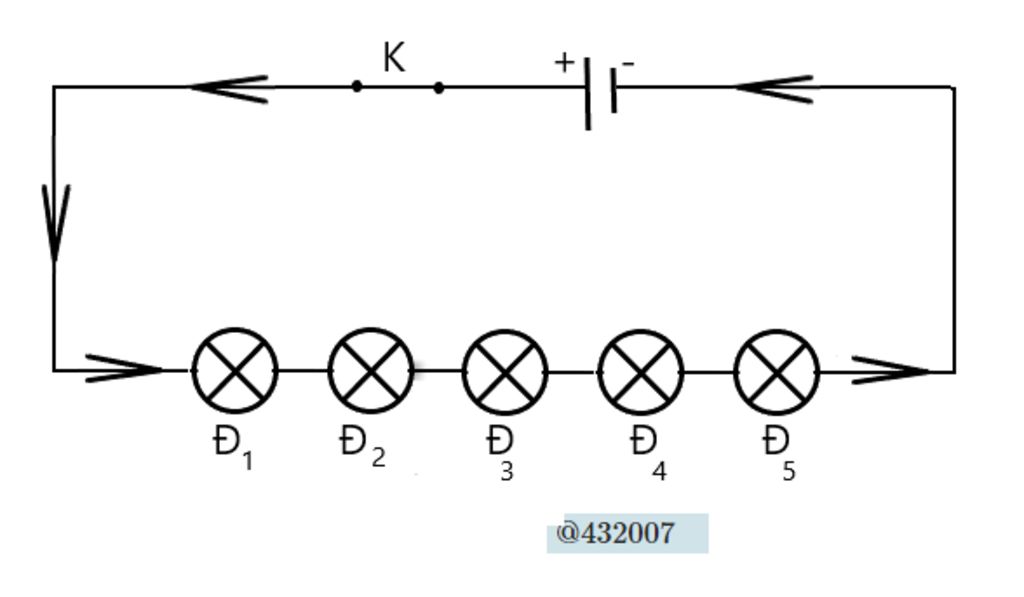

 a/. Xem hình ảnh

b/. Năm bóng đèn mắc nối tiếp trong mạch điện.

Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:

Umạch = U1 + U2 + U3 + U4 + U5 = 1,2 + 1,2 +1,2 +1,2 +1,2 = 6V

Vì hiệu điện thế định mức của mỗi bóng đèn là 1,2 nên nguồn điện phải có hiệu điện thế là 6V để các bóng đèn sáng bình thường.

c/. Khi 1 bóng đèn bị cháy thì cả 5 bóng đèn đều không sáng vì lúc đó mạch điện bị hở và không có dòng điện chạy trong mạch điện.

d/. Có thể dùng vôn kế để tìm xem bóng đèn nào bị cháy. Mắc vôn kế song song với bóng đèn sao cho 1 đầu vôn kế với cố định với đầu đèn ngoài cùng (mắc đúng cực), đầu còn lại của vôn kế chạm với đầu còn lại của đèn. Nếu số chỉ của vôn kế khác 0 (ở đây là = 1,2V) thì bóng đèn không bị cháy. Di chuyển tiếp sang đèn kế bên để kiểm tra tiếp các đèn còn lại. Nhờ vậy ta sẽ biết được đèn nào bị cháy để thay thế.

Chúc bạn học tốt.
