Đáp án:

 Gửi bạn

Giải thích các bước giải:

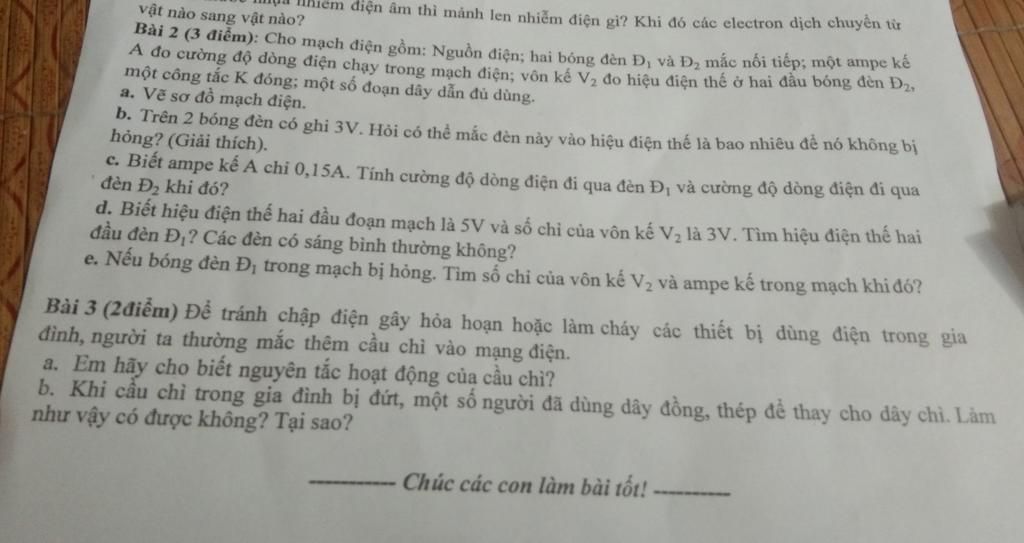

 Câu 2:

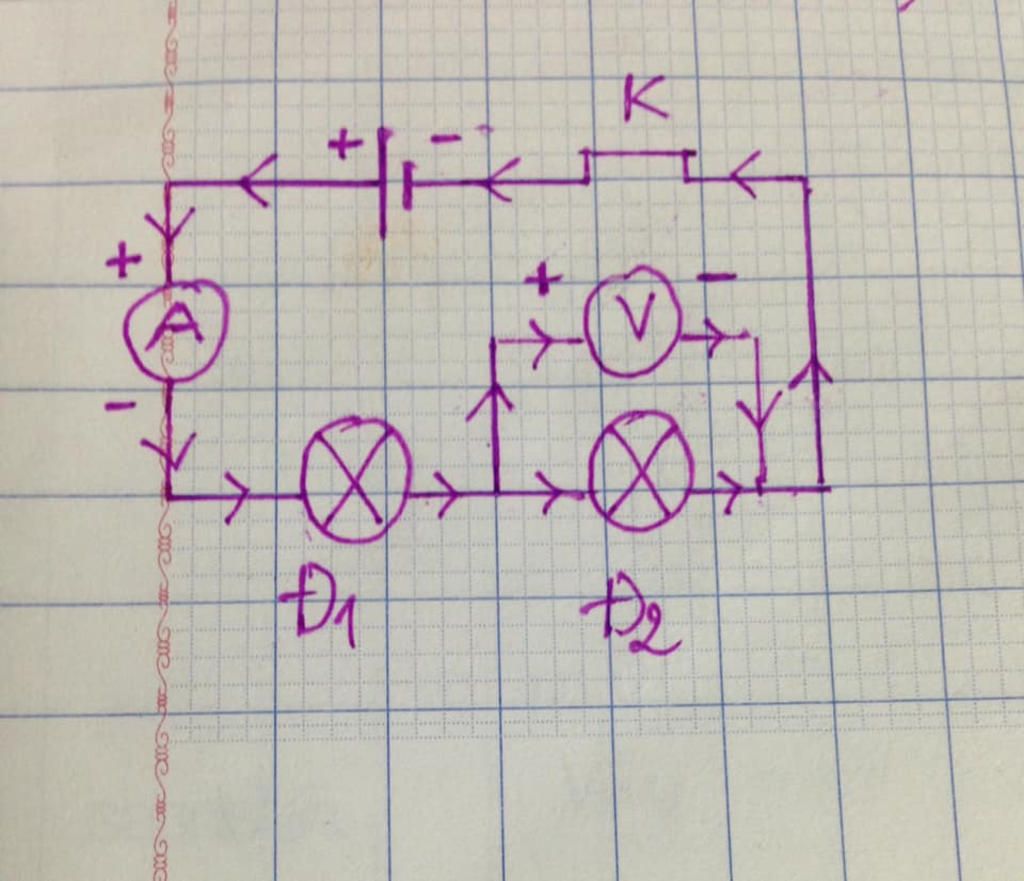

a/. Xem hình ảnh

b/. Trên bóng đèn có ghi 3V là hiệu điện thế định mức để đèn sáng bình thường, nên có thể mắc đèn này vào hiệu điện thế 3V để nó không bị hỏng

c/. Hai bóng đèn Đ1 và Đ2 mắc nối tiếp trong mạch điện

 Imạch = 0,15A

Trong đoạn mạch mắc nối tiếp thì cường độ dòng điện trong mạch bằng cuờng độ dòng điện đi qua mỗi đèn. Nên ta có:

I mạch = I1 = I2 = 0,15 A

Vậy cường độ dòng điện chạy qua bóng đèn 1 bằng cường độ dòng điện chạy qua bóng đèn 2

d/.Umạch = 5V

U2 = 3V

U1 = ? V

+ Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:

Umạch = U1 + U2

⇒ U1 = Umạch - U2 = 5 - 3 = 2 V

⇒ U1 = 2 V

Vậy hiệu điện thế hai đầu đèn Đ1 là 2 V

e/. Vì 2 đèn Đ1 và Đ2 mắc nối tiếp nên nếu bóng đèn Đ2 trong mạch bị cháy thì đèn Đ1 cũng không sáng vì lúc này mạch điện bị hở, nên không có dòng điện chạy trong mạch điện.

Vậy Imạch = I1 = I2 = 0

U1 = 0

Vậy số chỉ vôn kế lúc này cũng bằng 0

Ampe kế trong mạch bằng 0

 Câu 3:

a/.  Cầu chì hoạt động dựa vào tác dụng nhiệt của dòng điện. Khi dòng điện đi qua mạch vượt mức cho phép, dây chì nóng lên, chảy ra và làm mạch điện bị ngắt. Cầu chì thường được bố trí sau đồng hồ đo (công tơ điện) trước khi vào nhà và trước các thiết bị sử dụng điện.

b/. Không thể thay thế được vì nhiệt độ nóng chảy của đồng, thép,... cao hơn nhiệt độ nóng chảy của chì nên khi có dòng điện lớn đi qua dây dẫn, các dây đồng, thép,... không thể đứt, gây cháy nổ, làm hư hỏng các dụng cụ sử dụng điện trong gia đình.

Chúc bạn học tốt

NOCOPY

Đáp án:

Giải thích các bước giải:

Bài 2 :

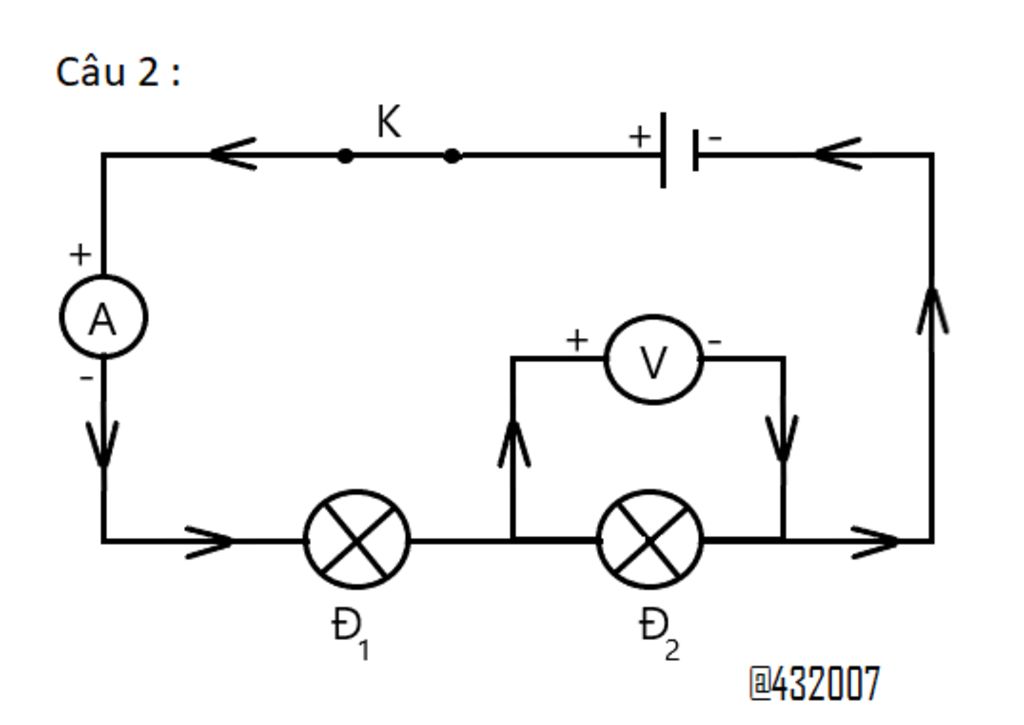

a, Trong hình

b, Có thể mắc đèn này vào hiệu điện thế là $3V$ để đèn không bị hỏng vì số ghi $3V$ trên bóng đèn cho biết hiệu điện thế định mức để bóng đèn sáng bình thường

c, Vì hai bóng đèn $Đ_{1}$ và $Đ_{2}$ mắc nối tiếp với nhau nên cường độ  dòng điện đi qua các bóng đèn bằng cường độ dòng điện chạy trong mạch chính :

$I=I_{1}=I_{2}=0,15A$

Vậy cường độ dòng điện đi qua đèn $Đ_{1}$ và đèn $Đ_{2}$ bằng nhau và bằng $0,15A$

d, Vì hai bóng đèn $Đ_{1}$ và $Đ_{2}$ mắc nối tiếp với nhau nên nên hiệu điện thế hai đầu đoạn mạch bằng tổng hiệu điện thế hai đầu các bóng đèn :

$U=U_{1}+U_{2}=U_{1}+3=5V$

⇒ $U_{1}=2V$

Các bóng đèn trong mạch không sáng bình thường vì để bóng đèn đèn sáng bình thường thì cần mắc vào vào hiệu điện thế là $3V$ mà $2V<3V$ VÀ $5V>3V$ nên đèn $Đ_{1}$ sẽ sáng yếu hơn bình thường còn đèn $Đ_{2}$ sẽ sáng mạnh hơn bình thường

e, Nếu bóng đèn $Đ_{1}$ trong mạch bị hỏng thì bóng đèn $Đ_{2}$ sẽ không sáng vì mạch hở, không có dòng điện chạy trong mạch. Lúc này :

$I'=I_{1'}=I_{2'}=0A$

$U_{2}=0V$

Vậy số chỉ của vôn kế $V_{2}$ là $0V$, số chỉ của ampe kế là $0A$

Bài 3 :

a, Nguyên tắc hoạt động của cầu chì : Khi cường độ dòng điện trong mạch vượt quá mức cho phép khiến cho nhiệt độ của dây chì trong cầu chì tăng lên quá nhiệt độ nóng chảy bị nóng chảy, ngăn cách điểm tiếp xúc không cho dòng điện đi qua

b, Không thể làm như vậy có được không vì cầu chì có tác dụng bảo vệ các thiết bị điện khi cường độ dòng điện trong mạch vượt quá mức cho phép mà nhiệt độ nóng chảy của đồng, thép,... cao hơn nhiệt độ nóng chảy của chì nên khi cường độ dòng điện trong mạch vượt quá mức cho phép đi qua dây dẫn, các dây bằng đồng, thép,... không nóng chảy nên dòng điện vẫn đi qua được gây hư hỏng, cháy nổ các thiết bị điện.
