Trang chủ Vật Lý Lớp 8 Bài 5: Cho mạch diện nhưr hình vẽ: Biết R,...

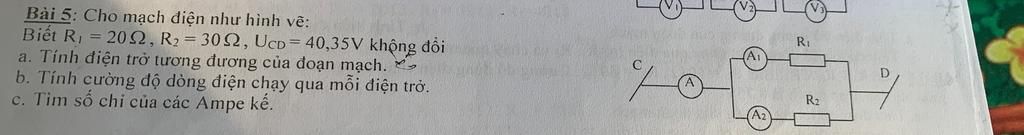

Bài 5: Cho mạch diện nhưr hình vẽ: Biết R, = 202, R2= 302, UCD=40,35V không đối a. Tính điện trở tương đương của đoạn mạch. b. Tính cường dộ dòng điện chạy

Câu hỏi :

Cộng đồng hỏi đáp 247 giúp mik vs


Lời giải 1 :

Đáp án:

`a) \ R_{td}=12 \ \Omega`

`b) \ I_1=2,0175A, I_2=1,345A`

`c) \ I_{a_1}=2,0175A, I_{a_2}=1,345A, I_a=3,3625A`

Tóm tắt:

`R_1=20 \ \Omega`

`R_2=30 \ \Omega`

`U_{CD}=40,35V`

---------------------

`a) \ R_{td}=?`

`b) \ I_1=?, I_2=?`

`c) \ I_{a_1}=?, I_{a_2}=?, I_a=?`

Giải:

Sđmđ: R1 // R2

a) Điện trở tương đương của đoạn mạch:

`R_{td}=\frac{R_1R_2}{R_1+R_2}=\frac{20.30}{20+30}=12 \ (\Omega)`

b) Cường độ dòng điện chạy qua mỗi điện trở:

`I_1=\frac{U_{CD}}{R_1}=\frac{40,35}{20}=2,0175 \ (A)`

`I_2=\frac{U_{CD}}{R_2}=\frac{40,35}{30}=1,345 \ (A)`

c) Số chỉ của các ampe kế:

`I_{a_1}=I_1=2,0175A`

`I_{a_2}=I_2=1,345A`

`I_a=I=I_1+I_2=2,0175+1,345=3,3625 \ (A)`

Thảo luận

Lời giải 2 :

a) Vì hai điện trở R1 và R2 mắc song song

=> RCD = R1R2 / (R1+R2)

                = 12 Ôm

b) Ta có UCD =U1=U2 =40,35(V)  (vì R1 song song R2)

I1=U1/R1=40,35/20=2,0175(A)

I2=U2/R2=40,35/30=1,345(A)

c)ampe kế A1 đo cường độ dòng điện qua R1

=> A1 = I1 = 2,0175(A)

tương tự A2 = 1,345(A)

ampe kế A đo cường độ dòng điện qua đoạn mạch R1 song song R2

=> A = I1+I2 = 2,0175 + 1,345 = 3,3625(A)
