Đề bài:

1.một bóng đèn có ghi 220V

a) con số này cho biết đìu gì?

b) khi bóng đèn chưa mắc vào mạch thì hịu điện thế giữa 2 đầu bóng đèn có giá trị là bao nhiu zị? 2.mạch điện gồm nguồn điện 2 pin công tắc đóng, dây dẫn,2 bóng mắc nối típ, ampe kế đo cường độ dòng điện qua toàn mạch , vôn kế đo hịu điện thế 2 đầu bóng đèn 2

a)vẽ sơ đồ mạch điện,bỉu diễn chìu dòng điện

b)Hịu điện thế giữa 2 đầu bóng đèn 1 là 1,3V, hịu điện thế giữa 2 đầu đèn mắc nối típ là 2,5V. Vôn kế chỉ giá trị nào, lí do

c) Nếu đèn 1 đứt dây tóc thì HAI đèn có SÁNG ko

Câu 1:

a,-220V là hiệu điện thế định mức của bóng đèn, nghĩa là bóng đèn sẽ hoạt động bình thường khi ở hiệu điện thế 6V.

b,-Khi bóng đèn chưa mắc vào mạch thì HĐT giữa 2 đầu bóng đèn có giá trị là 220V

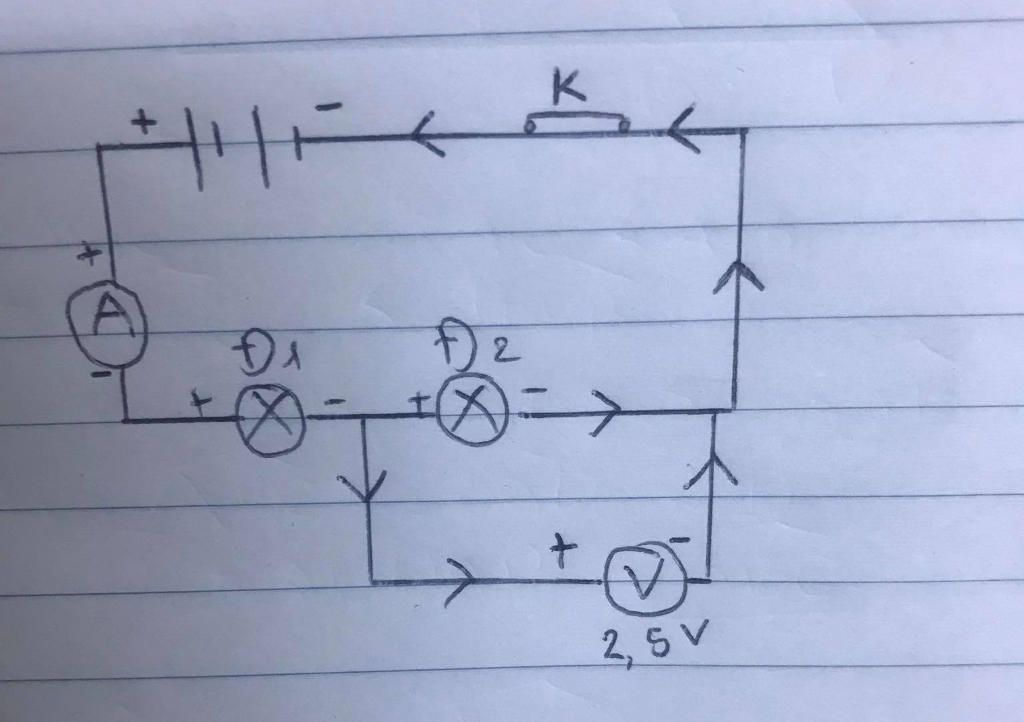

a/. Hình gửi kèm phía dưới.

b/.U12 = 1,3 V

U13 = 2,5 V

Hai bóng đèn Đ1 và Đ2 mắc nối tiếp trong mạch điện

+Vôn kế chỉ giá trị là 2,5 V

Trong đoạn mạch mắc nối tiếp thì HĐT trong mạch bằng tổng HĐT qua hai đầu mỗi đèn, nên ta có:

U mạch = U 13 = U12 + U23 = 2,5 V

c, Nếu đèn 1 đứt dây tóc thì 2 đèn không sáng vì lúc đó mạch điện bị hở và không có dòng điện chạy trong mạch

Chữ HĐT trong bài mình làm = hiệu điện thế (viết tắt ạ)

Đáp án:

Giải thích các bước giải:

Cách tính hiệu điệng thế:

+ Trong mạch điện mắc nối tiếp:

Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:

Umạch = U1 + U2 + ..... + Un

 + Trong mạch điện mắc song song:

Trong đoạn mạch mắc song song thì hiệu điện thế trong mạch chính bằng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:

Umạch = U1 = U2 =.... = Un

Giải Bài tập bạn gửi:

1/.a/. Số vôn ghi trên một bóng đèn cho biết giá trị của hiện điện thế định mức cần phải đặt vào hai đầu bóng đèn để nó sáng bình thường.

b/. Khi bóng đèn chưa mắc vào mạch thì hiệu điện thế giữa 2 đầu bóng đèn có giá trị là 220V2/.

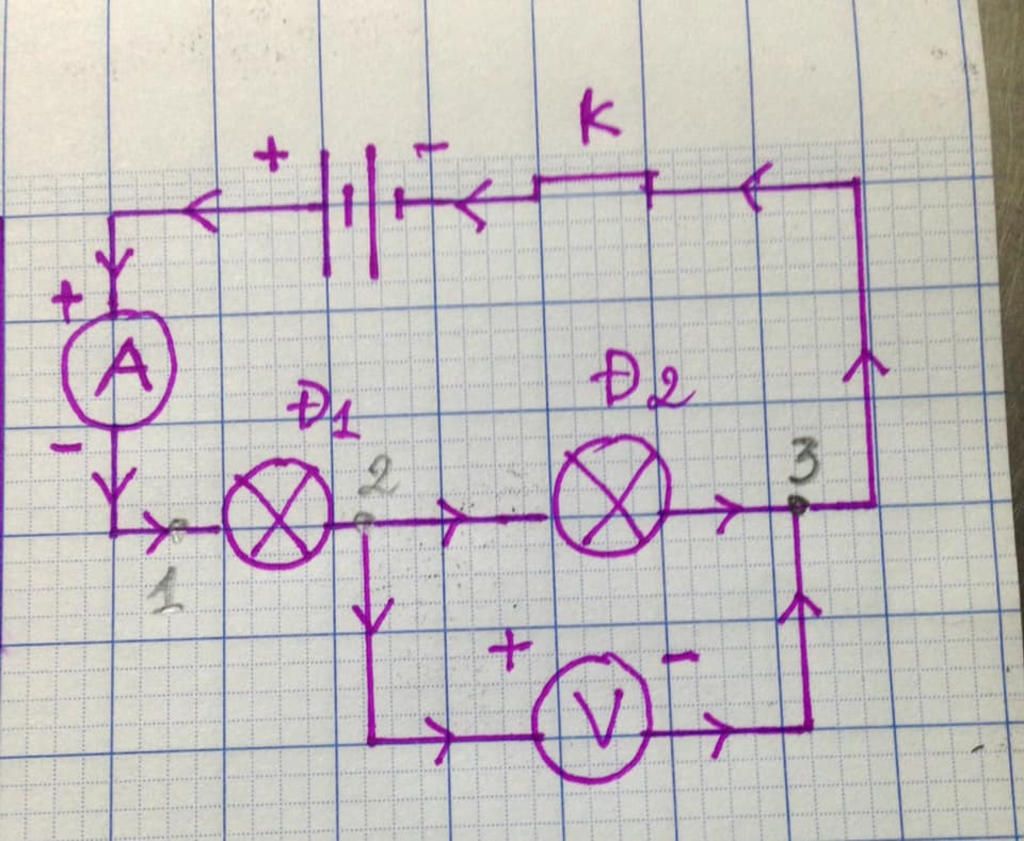

a/. Xem hình ảnh . Mình có ghi chú 3 điểm 1, 2 ,3 trên mạch điện để làm câu b

b/. Tóm tắt:

U12 = 1,3 V

U13 =2,5 V

Vôn kế chỉ giá trị = ?

Hai bóng đèn Đ1 và Đ2 mắc nối tiếp trong mạch điện

Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:

Umạch = U13 = U12 + U23

Theo đề bài ta có: Hiệu điện thế giữa 2 đầu đèn mắc nối tiếp là 2,5V

Vậy vôn kế chỉ giá trị là 2,5 V

c/. Nếu đèn 1 đứt dây tóc thì cả 2 đèn không sáng vì lúc đó mạch điện bị hở nên không có dòng điện chạy trong mạch điện

NOCOPY

Chúc bạn học tốt
