Đáp án:

 Gửi bạn

Giải thích các bước giải:

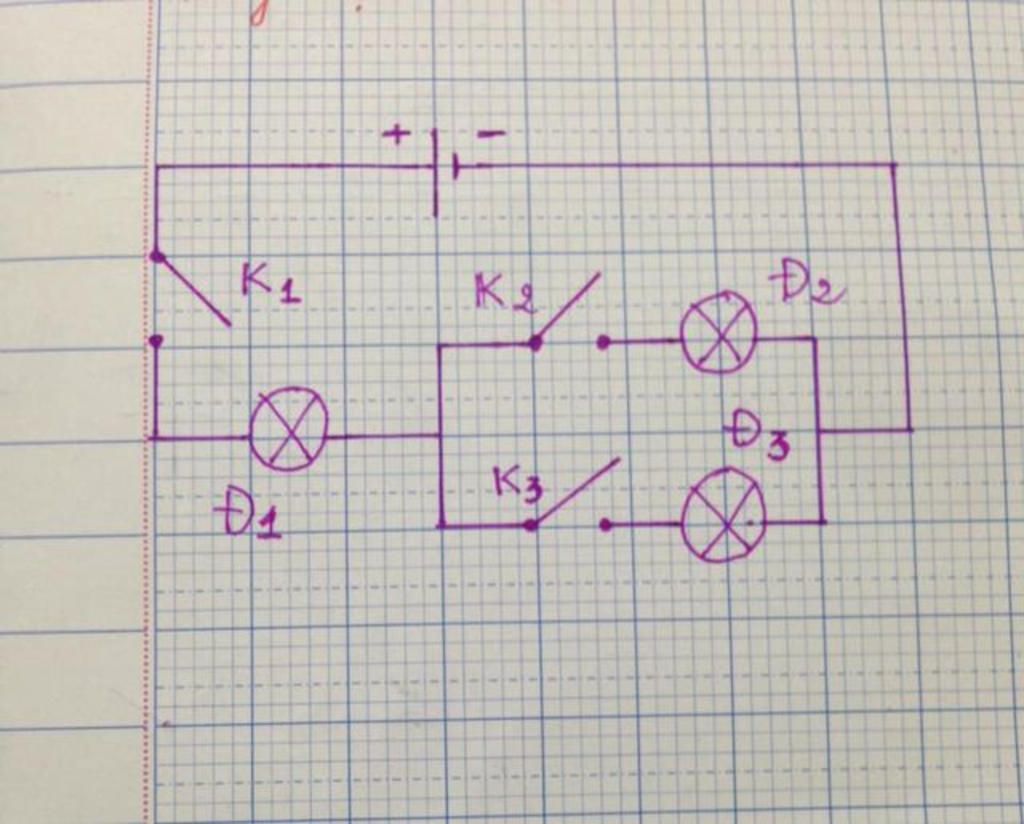

 1/. Xem hình vẽ

2/. Tóm tắt:

I1 = 0,4 A

I2 = 0,1A

I3 = ? A

U AB = 9V

U CB = 6V

U AC = ? V

Bóng đèn Đ1 mắc nối tiếp với Đ2 và Đ3 mắc song song trong mạch điện

a/. Ta có Đ2 và Đ3 mắc song song trong mạch điện

+ Trong đoạn mạch mắc song song thì cường độ dòng điện trong mạch bằng tổng cường độ dòng điện đi qua hai đầu mỗi đèn. Nên ta có:

I mạch = I2 + I3

+ Đ1 mắc nối tiếp với Đ2 và Đ3

Trong đoạn mạch mắc nối tiếp thì cường độ dòng điện trong mạch bằng cuờng độ dòng điện đi qua mỗi đèn. Nên ta có:

I mạch = I1 = ( I2 + I3) = 0,4 A

⇒ I2 + I3= 0,4

⇒ I3 = 0,4 - 0,1 = 0,3 A

⇒ I3 = 0,3A

Vậy cường độ dòng điện chạy qua bóng đèn Đ3 bằng 0,3 A.

b/. Ta có Đ2 và Đ3 mắc song song trong mạch điện.

+ Trong đoạn mạch mắc song song thì hiệu điện thế trong mạch chính bằng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:

 UCB = U2 = U3 = 6V

+ Đ1 mắc nối tiếp với Đ2 và Đ3

Trong đoạn mạch mắc nối tiếp thì hiệu điện thế trong mạch bằng tổng hiệu điện thế đi qua hai đầu mỗi đèn, nên ta có:

U AB = UAC + UCB

⇒ UAC  = U AB  -  UCB = 9 - 6 = 3 V

⇒ UAC  = 3 V

Vậy hiệu điện thế giữa 2 điểm A và C là 3 V

Chúc bạn học tốt

NOCOPY

Đáp án:

Giải thích các bước giải:

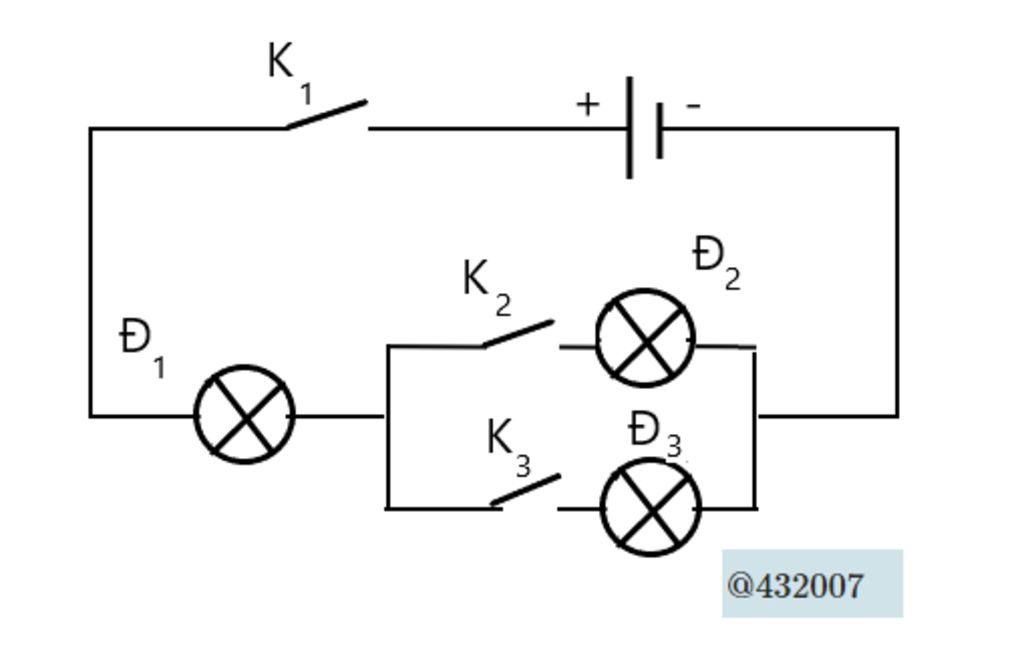

 $1.$

 $2.$

a, Vì hai bóng đèn $Đ_{2}$ và $Đ_{3}$ mắc song song với nhau nên cường độ dòng điện qua đèn $Đ_{1}$ ở mạch chính bằng tổng cường độ dòng điện chạy qua hai đèn $Đ_{2}$ và $Đ_{3}$

Ta có :

$I_{1}=I_{2}+I_{3}$

$⇔0,4=0,1+I_{3}$

$⇔I_{3}=0,3A$

Vậy dòng điện chạy qua đèn $Đ_{3}$ có cường độ là $0,3A$

b,

- Vì hai bóng đèn $Đ_{2}$ và $Đ_{3}$ mắc song song với nhau nên hiệu điện thế giữa hai đầu mạch chính bằng hiệu điện thế hai đầu hai đèn :

$U_{BC'}=U_{2}=U_{3}=6V$

- Do đèn $Đ_{1}$ mắc nối tiếp với các đèn $Đ_{2}$ và $Đ_{3}$ nên hiệu điện thế giữa hai đầu đèn $Đ_{1}$ bằng tổng hiệu điện thế hai đầu hai đèn :

$U_{AB}=U_{AC}+U_{BC'}=U_{AC}+6=9V$

$⇒ U_{AC}=3V$

Vậy hiệu điện thế giữa hai đầu đèn 1 là $3V$
