Cho mạch điện như hình vẽ: Hãy vẽ sơ đồ tương đương để tính Rmn cho từng trường hợp khi: a) K1 và K2 đều hở b) K1 đóng , K2 hở c) K1 hở , K2 đóng d) K1 và K2

Câu hỏi :

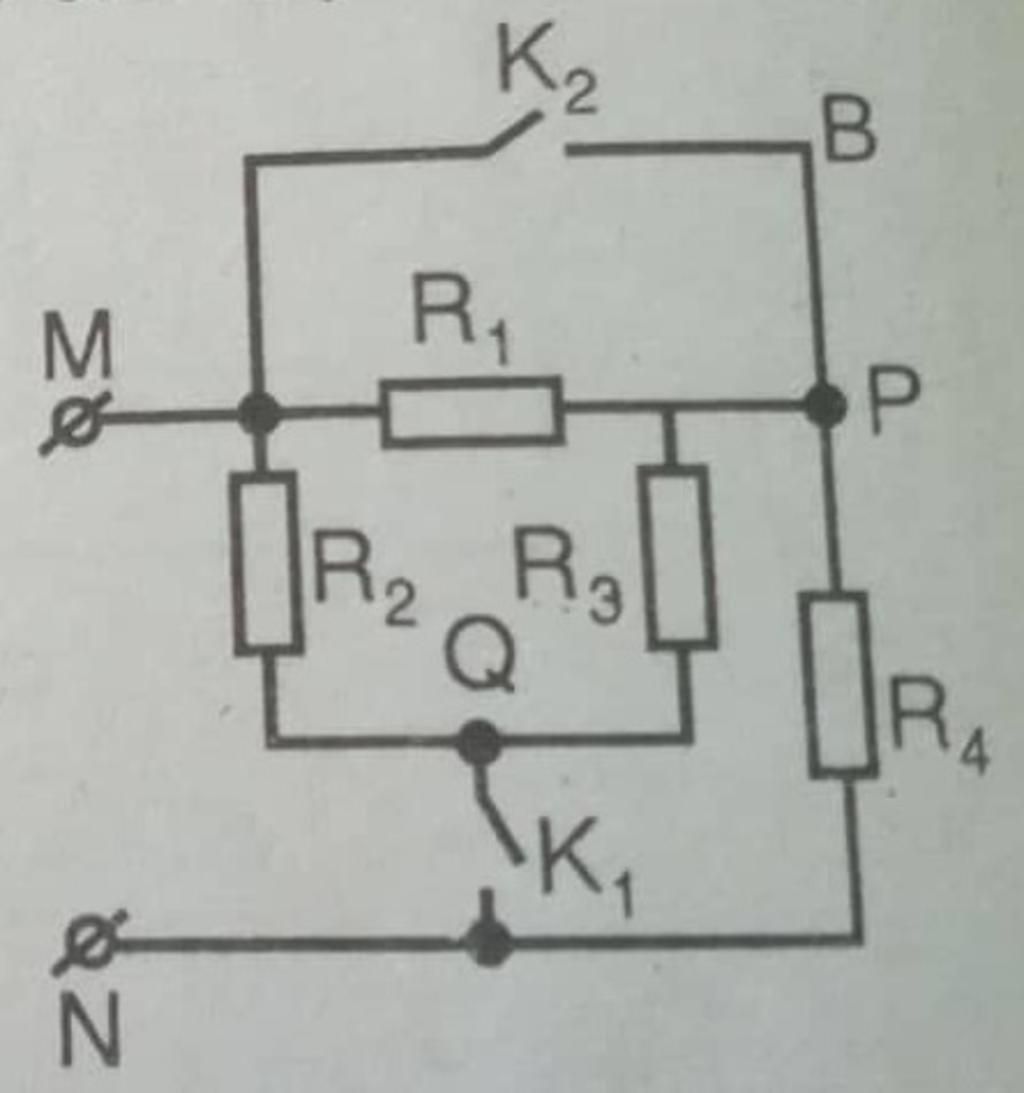

Cho mạch điện như hình vẽ: Hãy vẽ sơ đồ tương đương để tính Rmn cho từng trường hợp khi: a) K1 và K2 đều hở b) K1 đóng , K2 hở c) K1 hở , K2 đóng d) K1 và K2 đều đóng mong đc giúp cảm ơn...


Lời giải 1 :

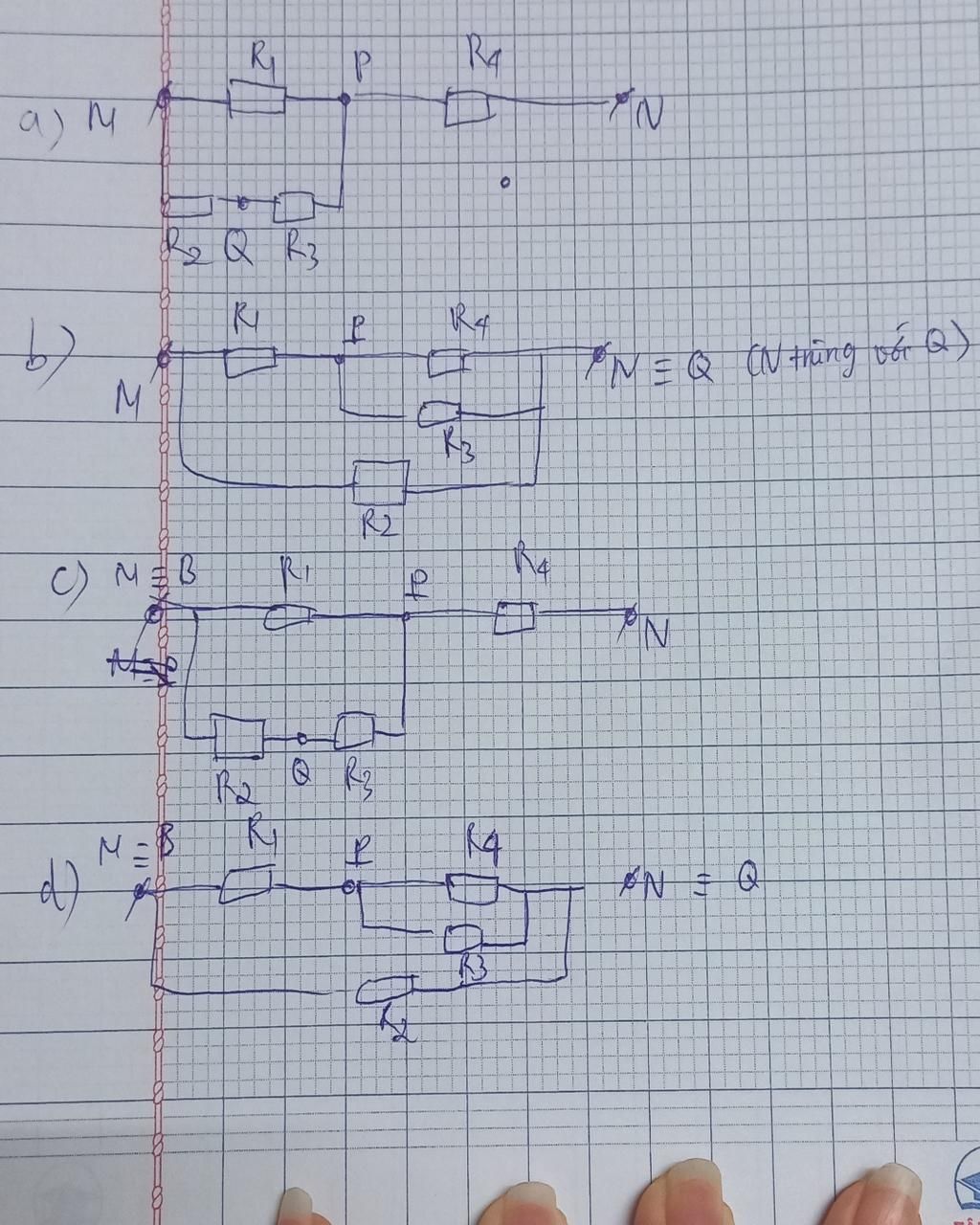

Nè bạn


Thảo luận

Lời giải 2 :

Đáp án:

a) (R1 // (R2 nt R3)) nt R4

b) R2 // (R1 nt (R3 // R4))

c) R4

d) R2 // R4 // R3

Giải thích các bước giải:

a) K1 và K2 đều hở

Mạch gồm: (R1 // (R2 nt R3)) nt R4

b) K1 đóng, K2 hở

Mạch gồm: R2 // (R1 nt (R3 // R4))

c) K1 hở, K2 đóng

Mạch gồm: R4

d) K1 và K2 đều đóng

Mạch gồm: R2 // R4 // R3
