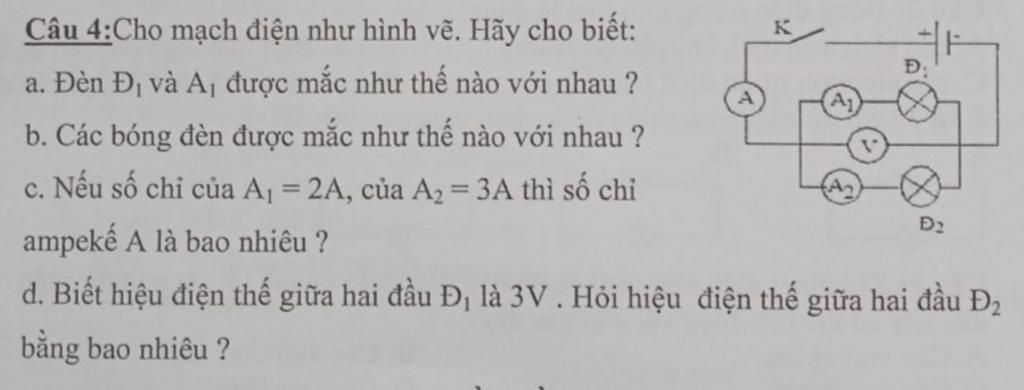

Câu 4:Cho mạch điện như hình vẽ. Hãy cho biết: a. Đèn Đị và A, được mắc như thế nào với nhau ? K] b. Các bóng đèn đưoc mắc như thế nào với nhau ? C. Nếu số
Lời giải 1 :
a) Đèn 1 và A1 mắc nối tiếp nhau
b) 2 đèn mắc song song vớ nhau
c) Số chỉ của ampe kế là
TI = I1 + I2 = 2 + 3 = 5A (song song)
d) Hiệu điện thế đèn 2
U = U1 = U2 = 3V (mạch song song)
$chucbanhoktot$
$chomikxinctlhnnha$
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
a) Theo sơ đồ mạch điện ta có:
Đèn Đ1 và A1 mắc nối tiếp với nhau
b) Theo sơ đồ mạch điện ta có:
Hai bóng đèn mắc song song
c)Gọi số chỉ của Ampe kế A,A1, A2 lần lượt là I,I1, I2
Theo sơ đồ mạch điện ta có:
Hai bóng đèn mắc song song
Nên ta có: I=I1 +I2
=> I =2+3
I =5 (A)
Vậy số chỉ của Ampe kế A là 5A
d) Gọi hiệu điện thế giữa hai đầu bóng đèn Đ1 và Đ2 lần lượt là U1, U2
Theo sơ đồ mạch điện ta có:
Hai bóng đèn mắc song song
=> U1=U2
Mà U1= 3V
=> U2=3V
Vậy hiệu điện thế giữa hai đầu bóng đèn Đ2 là 3V
Nocopy
@gladbach
