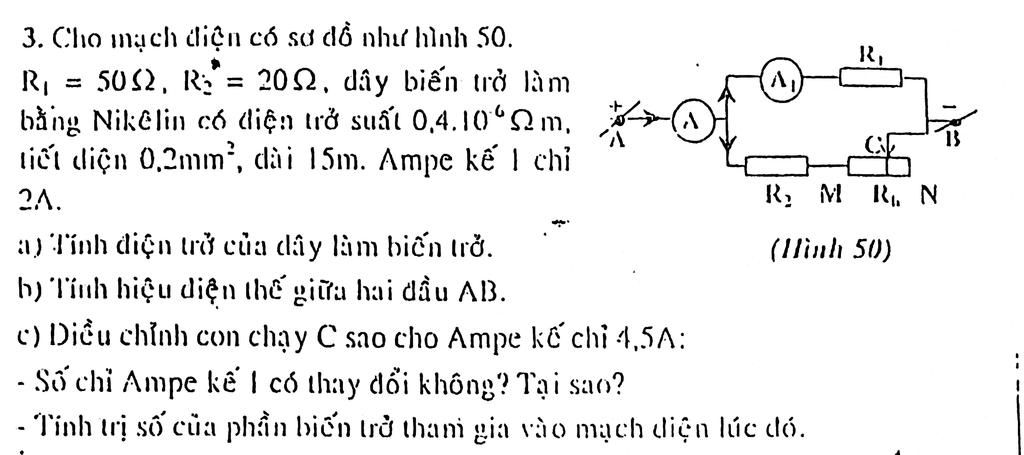

3. Cho mạch điện có sơ đồ như hình 50. R₁ 2022, dây biến trở làm = 5032, R₂ bằng Nikêlin có diện trở suất 0,4.102m, tiết diện 0,2mm’, dài 15m. Ampe kế 1 ch
Lời giải 1 :
Đáp án:
a) \(30\Omega \)
b) \({100V}\)
c) \(20\Omega \)
Giải thích các bước giải:
a) Điện trở của dây làm biến trở là:
\(R = \dfrac{{\rho l}}{S} = \dfrac{{0,{{4.10}^{ - 6}}.15}}{{0,{{2.10}^{ - 6}}}} = 30\Omega \)
b) HĐT giữa 2 đầu AB là:
\({U_1} = {I_1}{R_1} = 2.50 = 100V\)
c) Số chỉ ampe kế A1 không thay đổi do chỉ phụ thuộc vào U và R1.
Ta có:
\(\begin{array}{l}
{R_2} + {R_b} = \dfrac{U}{{{I_2}}}\\
\Rightarrow 20 + {R_b} = \dfrac{{100}}{{2,5}}\\
\Rightarrow {R_b} = 20\Omega
\end{array}\)
