Đáp án + Giải thích các bước giải:

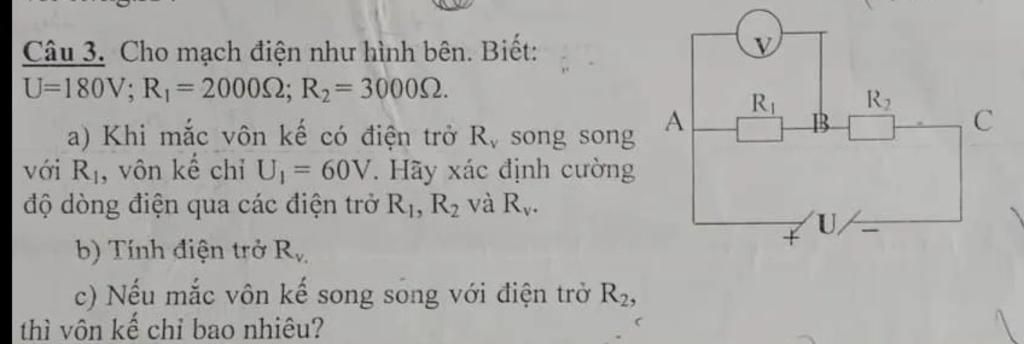

`U=180V`

`R_1=2000\Omega`

`R_2=3000\Omega`

`U_1=60V`

`a,` `SĐMĐ:(R_V////R_1)ntR_2`

Hiệu điện thế hai đầu các điện trở và vôn kế:

`U_1=U_V=60V`

`U_2=U-U_1=180-60=120V`

Cường độ dòng điện qua các điện trở và vôn kế:

`I_1=U_1/R_1=60/2000=0,03A`

`I_2=U_2/R_2=120/3000=0,04A`

`I_V=I_2-I_1=0,04-0,03=0,01A`

`b,` Điện trở `R_V`:

`R_V=U_V/I_V=60/(0,01)=6000\Omega`

`c,` Mắc Vôn kế song song với điện trở `R_2`

`SĐMĐ:R_1nt(R_V////R_2)`

Điện trở tương đương:

`R_(2V)=(R_2*R_V)/(R_2+R_V)=(3000*6000)/(3000+6000)=2000\Omega`

`R_(tđ)=R_1+R_(2V)=2000+2000=4000\Omega`

Cường độ dòng điện trong mạch chính:

`I=I_1=U/R_(tđ)=180/4000=0,045A`

Hiệu điện thế hai đầu điện trở `R_1`:

`U_1=I_1*R_1=0,045*2000=90V`

Số chỉ Vôn kế:

`U_V=U-U_1=180-90=90V`

tóm tắt

`U` = `180V`

`R_1` = `2000Omega`

`R_2` = `3000Omega`

`U_1` = `60V`

____________________________________

a) `I_1` = `?` , `I_2` = `?` , `I_V` = `?`

b) `R_V` = `?`

c) `U_V` = `?`

           bài làm

a) vì `R_1` // `R_V` nên ta có `U_1` = `U_V` = `60V`

ta có `U_2` = `U` `-` `U_1` = `180` `-` `60` = `120(V)`

         `I_1` = `(U_1)/(R_1)` = `60/2000` = 0,03(A)`

         `I_2` = `(U_2)/(R_2)` = `120/3000` = `0,04(A)`

         `I_V` = `I_2` `-` `I_1` = `0,04` `-` `0,03` = `0,01(A)`

b) `R_V` = `(U_V)/(I_V)` = `60/(0,01)` = `6000(Omega)`

c) vì `R_2` // `R_V` nên ta có `R_(2V)` = `(R_2 · R_V)/(R_2 + R_V)` = `(3000 · 6000)/(3000 + 6000)` = `2000(Omega)`

 ta có `R` = `R_(2V)` `+` `R_1` = `2000` `+` `2000` = `4000(Omega)`

          `I` = `U/R` = `180/4000` = `0,045(A)`

          `U_1` = `I_1` · `R_1` = `0,045` · `2000` = `90(V)`

          `U_V` = `U` `-` `U_1` = `180` `-` `90` = `90(V)`
