Cho mạch điện như hình vẽ. Trong đó r1 = 40 ôm, r2= 60 ôm, r3-=30 ôm, r4=100 ôm, r5=50 ôm. Cường độ dòng điện qua r1= là 2A. Xđịnh cường độ dòng điện qua mỗi đ

Câu hỏi :

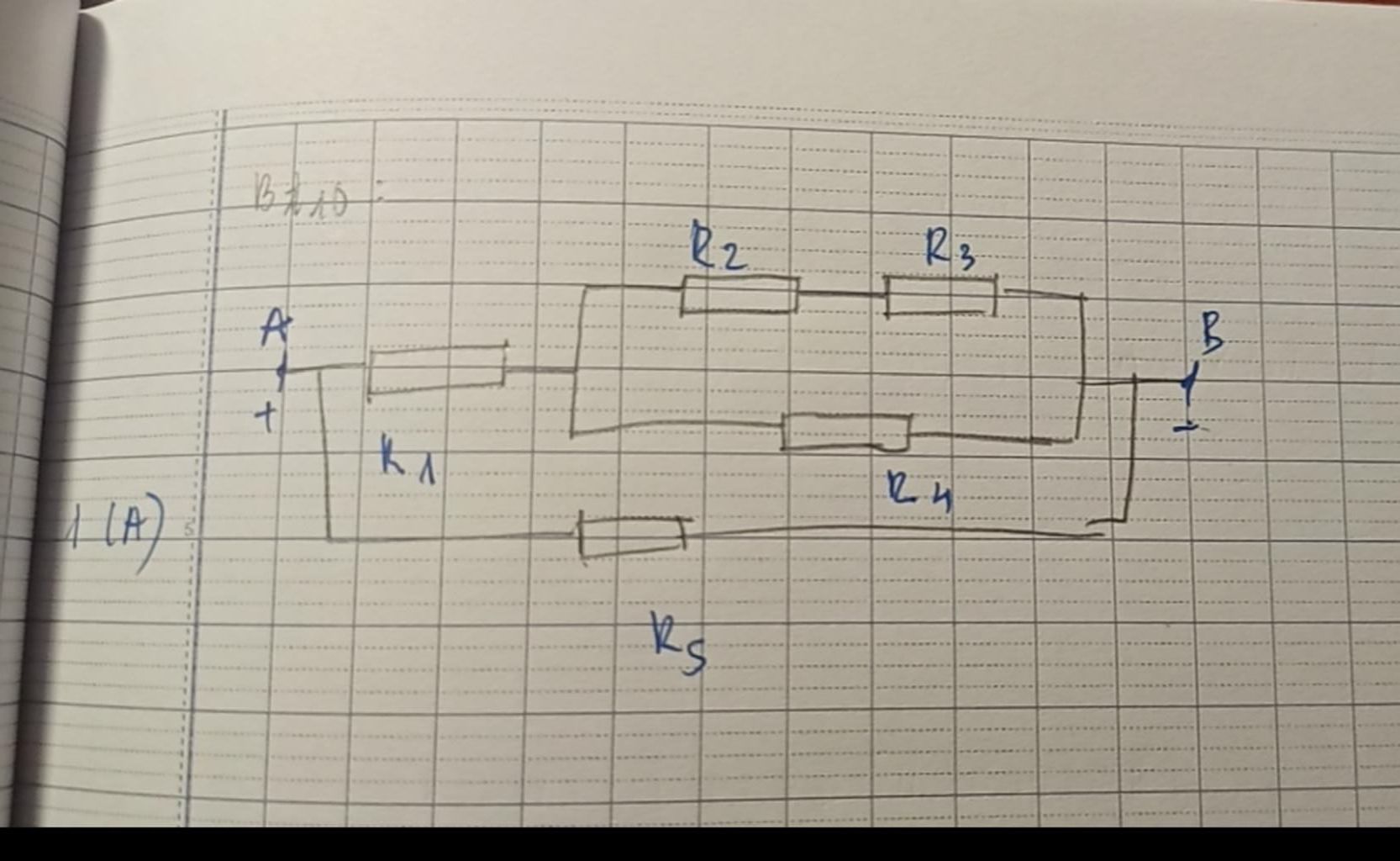

Cho mạch điện như hình vẽ. Trong đó r1 = 40 ôm, r2= 60 ôm, r3-=30 ôm, r4=100 ôm, r5=50 ôm. Cường độ dòng điện qua r1= là 2A. Xđịnh cường độ dòng điện qua mỗi điện trở và mạch chính


Lời giải 1 :

tóm tắt

`R_1` = `40Omega`

`R_2` = `60Omega`

`R_3` = `30Omega`

`R_4` = `100Omega`

`R_5` = `50Omega`

`I_1` = `2A`

__________________________________________

`I` = `?` , `I_2` = `?` , `I_3` = `?` , `I_4` = `?` , `I_5` = `?`

                bài làm

ta có `U_1` = `R_1` · `I_1` = `40` · `2` = `80(V)`

vì `R_2` nt `R_3` nên ta có `R_(23)` = `R_2` `+` `R_3` = `60` `+` `30` = `90(Omega)`

ta có `R_(432)` = `[R_(23) · R_4]/[R_(23) + R_4] = (90 · 100)/(90 + 100)` = `900/19(Omega)`

         `U_(432)` = `R_(432)` · `I_(432)` = `900/19` · `2` = `1800/19(V)`

         `U_(1234)` = `U_(432)` `+` `U_1` = `1800/19` `+` `80` = `3320/19(V)`

         ta có `U_(1234)` = `U` = `U_5` = `3320/19(V)`

         `I_5` = `(U_5)/(R_5)` = `3320/19` `:` `50` = `332/95(A)`

         `U_(432)` = `U_4` = `U_(32)` = `1800/19(V)`

         `I_4` = `(U_4)/(R_4)` = `1800/19` `:` `100` = `18/19(A)`

         `I_(23)` = `I_(423)` `-` `I_4` = `2` `-` `18/19` = `20/19(A)`

  vì `R_2` nt `R_3` nên ta có `I_(23)` = `I_2` = `I_3` = `20/19(A)`

ta có `I` = `I_5` `+` `I_(1234)` = `2` `+` `332/95` = `522/95(A)`



Thảo luận

-- chời mắ em đội ơn ạ, cuối cùng cx có ng làm
-- ko có j đâu ạ nãy h m có việc nên bây giờ ms làm á
-- Làm vậy hơi dễ mất điểm :vv

Lời giải 2 :

`*` Tóm tắt:

`R_1 = 40Ω`

`R_2 = 60Ω`

`R_3 = 30Ω`

`R_4 = 100Ω`

`R_5 = 50Ω`

`I_1 = 2A`

-----------------

Tính `I_m;I_2;I_3;I_4;I_5`

`*` Giải

Theo bài ra ta được:

`R_(23) = R_2 + R_3 = 60 + 30 = 90Ω`  [Do `R_2` nối tiếp `R_3` ]

Mặt khác `R_(23)` mắc song song với `R_4`

⇔ `1/R_(234) = 1/R_(23) + 1/R_4`

⇔ `1/R_(234) = 1/(90) + 1/(100)`

⇔ `R_(234) = (900)/(19)Ω`

Lại có: `R_1` nối tiếp `R_(234)`

⇒ `I_1 = I_(234) = 2A`

Vậy hiệu điện thế của `R_(234)` là:

`U_(234) = I_(234) . R_(234) = 2. (900)/(19) = (1800)/(19) V`

⇒ `U_(234) = U_(23) = U_4 = (1800)/(19) V` [ Do `R_(23)` mắc song song với `R_4`  ]

Hay: `I_4 = U_4 /R_4 = (1800)/(19) : 100 = (18)/(19) A`

Cường độ dòng điện chạy qua `R_(23)` là:

⇔ `I_(23) = U_(23)/R_(23) = (1800)/(19) : 90 = (20)/(19) A`

Mà `R_2` và `R_3` nối tiếp nhau ⇒ `I_(23) = I_2 = I_3 = (20)/(19) A`

Hiệu điện thế giữa hai đầu `R_1` là:

⇒ `U_1 = I_1 . R_1 = 2.40 = 80V`

Có `R_1` nối tiếp `R_(234)`

⇒ `U_(1234) = U_1 + U_(234) = 80 + (1800)/(19) = (3320)/(19) V`

Lại có: `R_(1234)` mắc song song với `R_5`

⇒ `U_(1234) = U_5 = U_m = (3320)/(19) V`

⇒ `I_5 = U_5/R_5 = (3320)/(19) : 50 = (332)/(95)A`

Cũng từ: `R_(1234)` mắc song song với `R_5`

⇒ `I_m = I_(1234) + I_5 = 2 + (332)/(95) = (522)/(95)A`

Vậy: `I_5 =(332)/(95)A` ; `I_4 =(18)/(19) A` ; ` I_2 = I_3 = (20)/(19) A` ; `I_m = (522)/(95)A`
