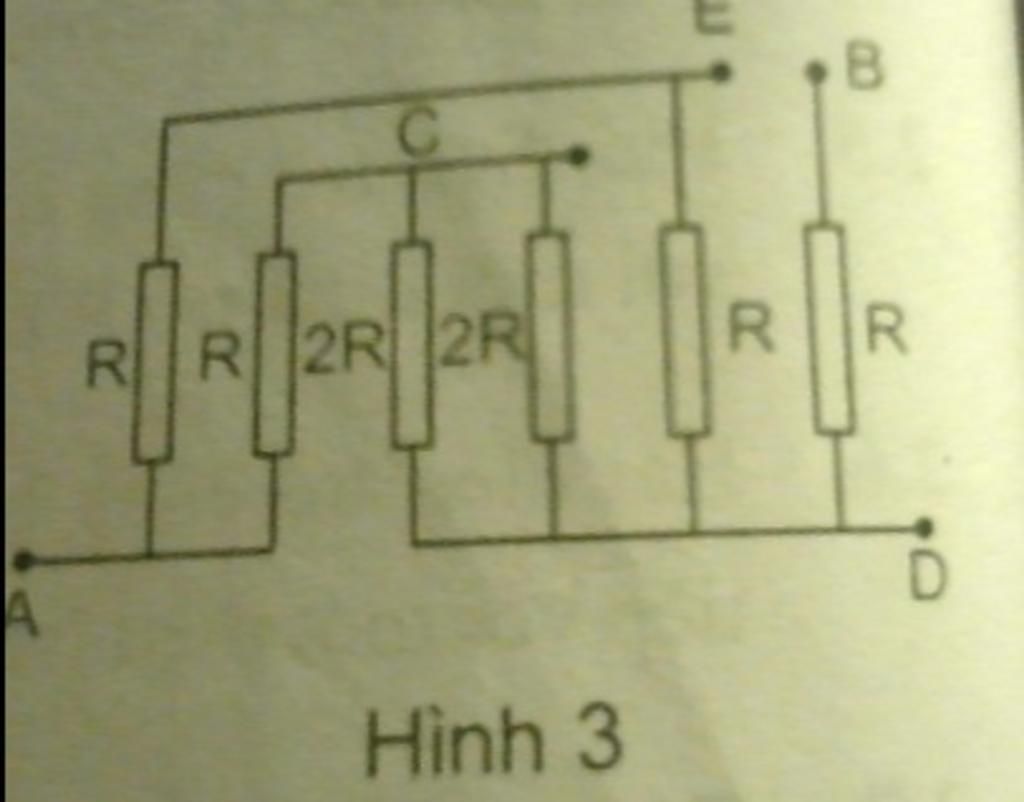

A [] [][] R||2R 2R Hình 3 - câu hỏi 4758354 - hoctapsgk.com
Lời giải 1 :
*Khi nguồn điền nối 2 đầu AB:
sơ đồ mạch điện: $(R_{1}ntR_{5})//[R_{2}nt(R_{3}//R_{4})]ntR_{6}$
*Khi nguồn điện nối 2 đầu AE:
sơ đồ mạch điện: $R_{1}nt[R_{2}nt(R_{3}//R_{4})ntR_{5}]$
*Khi nguồn điện nối 2 đầu AC:
sơ đồ mạch điện: $R_{2}//[(R_{3}//R_{4}))ntR_{1}ntR_{5}]$
*Khi nguồn điện nối 2 đầu AD:
sơ đồ mạch điện: $(R_{1}ntR_{5})//[R_{2}nt(R_{3}//R_{4})]$
*khi nguồn điện nối 2 đầu BC:
sơ đồ mạch điện: $[R_{3}//R_{4}//(R_{1}ntR_{2}ntR_{5})]ntR_{6}$
*Khi nguồn điện nối 2 đầu BE:
sơ đồ mạch điện: $R_{5}ntR_{6}$
*Khi nguồn điện nối 2 đầu BD:
sơ đồ mạch điện: $R_{6}$
*Khi nguồn điện nối 2 đầu CE:
sơ đồ mạch điện: $(R_{1}ntR_{2})//[(R_{3}//R_{4})ntR_{5}]$
*Khi nguồn điện nối 2 đầu CD:
sơ đồ mạch điện: $R_{3}//R_{4}//(R_{1}ntR_{2}ntR_{5})$
*Khi nguồn điện nối hai đầu ED:
sơ đồ mạch điện: $R_{5}//(R_{1}ntR_{2}nt(R_{3}//R_{4})$
Chúc bạn học tốt nha

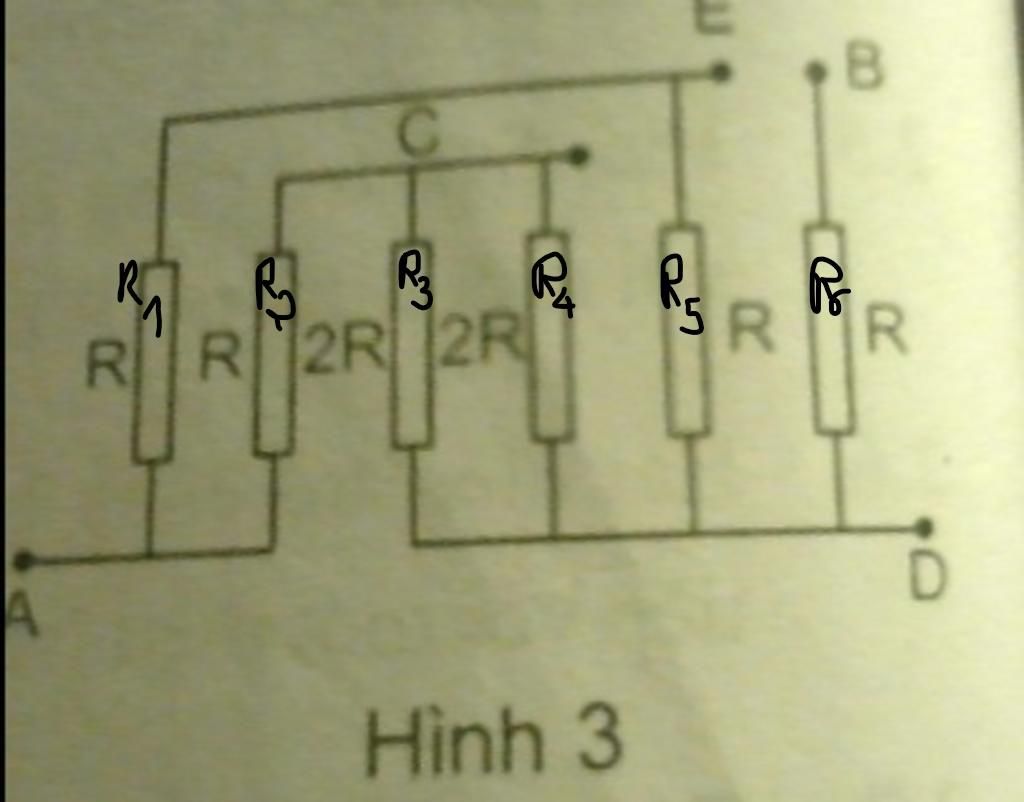

các R_{1},R_{2}, R_{3}, R_{4},R_{5},R_{6} mình để trong ảnh. Các điểm A, B, C, D, E là các dấu chấm đậm gần nó. :))
