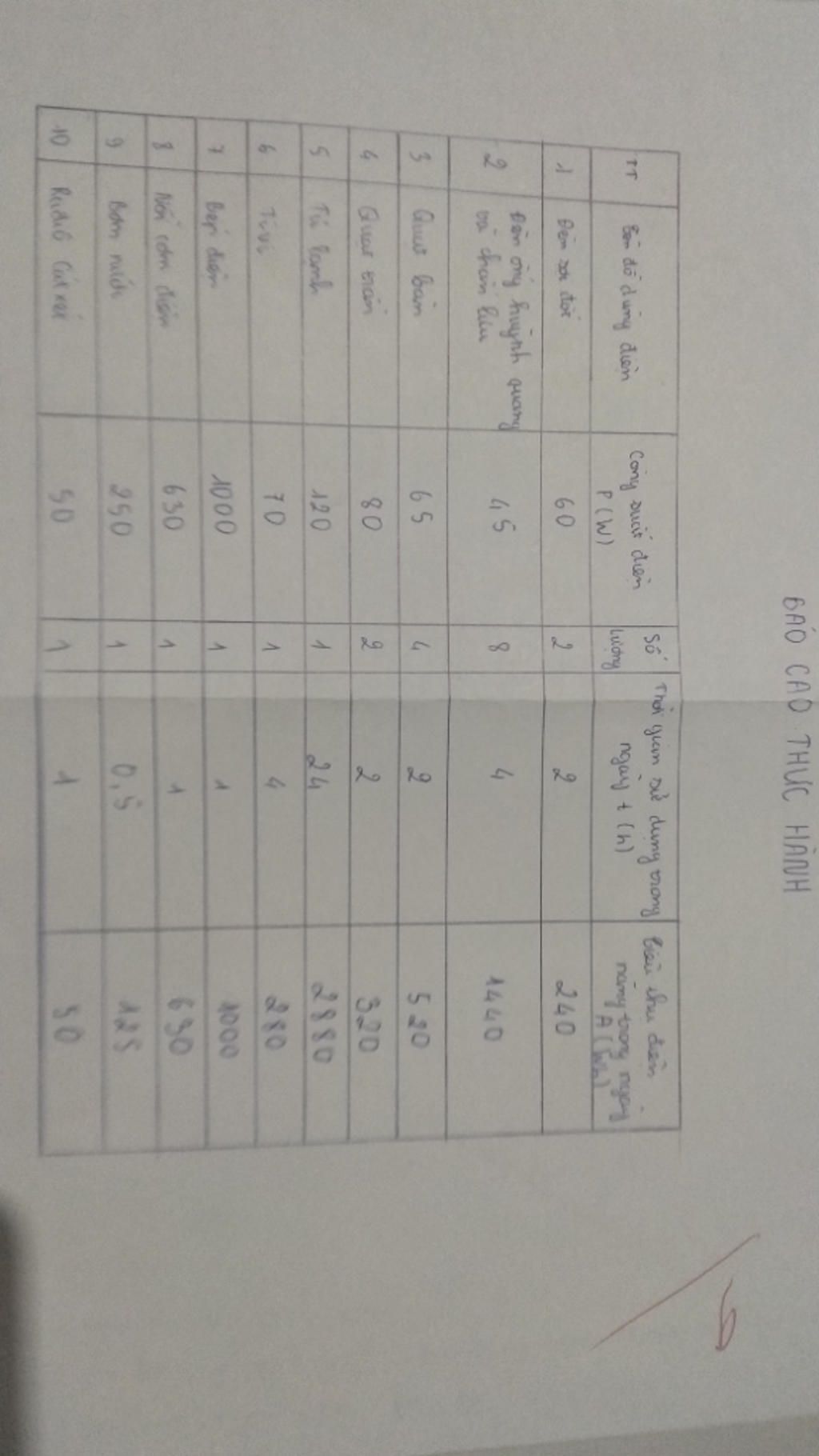

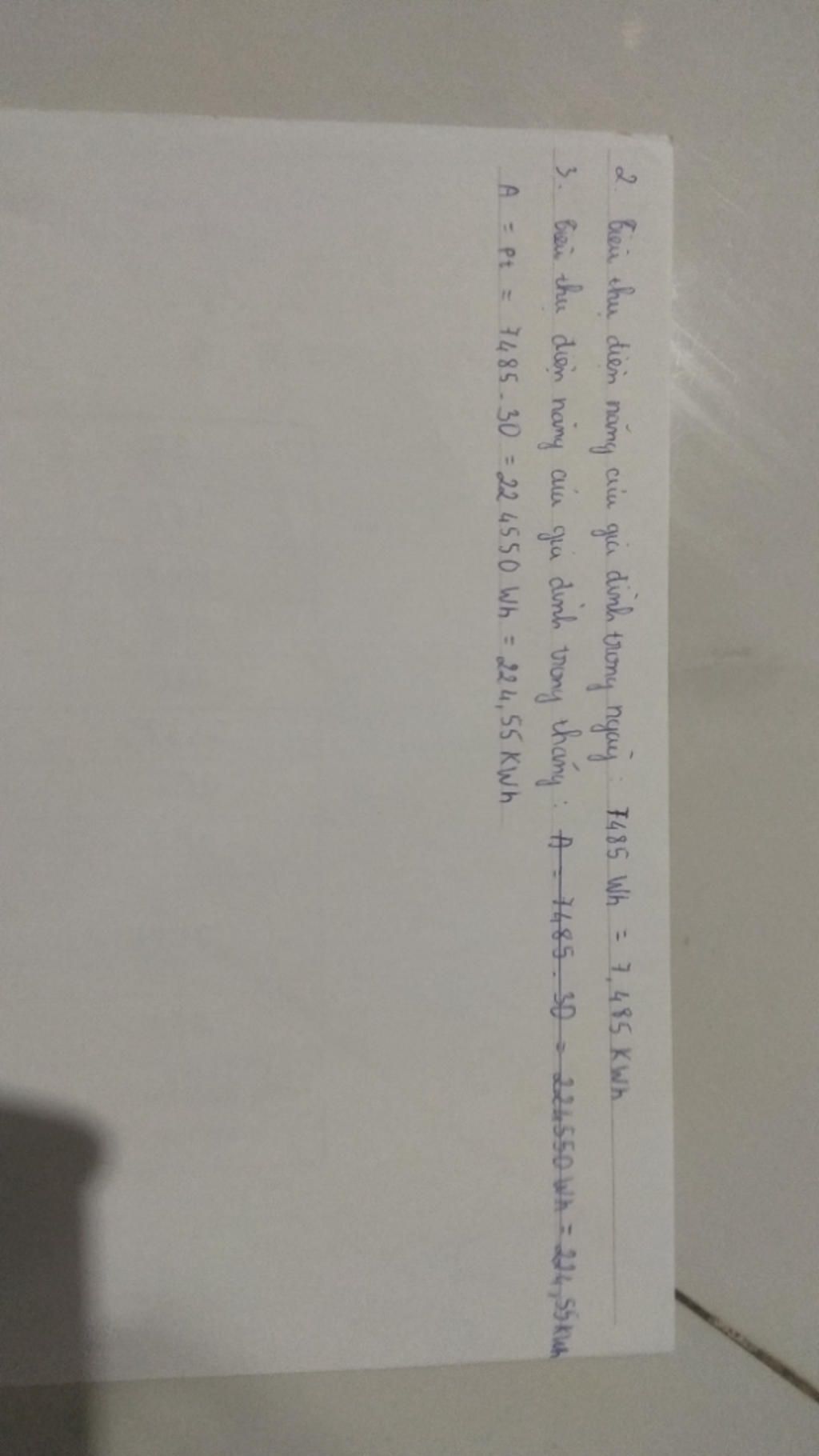

Mờ thì nói mình chụp lại ạ

Câu 1 trang 161 SGK Công Nghệ 8
Mô tả cấu tạo của máy biến áp một pha ?

Đề bài

Mô tả cấu tạo của máy biến áp một pha ?

Lời giải chi tiết

- Cấu tạo máy biến áp một pha gồm hai bộ phận chính : lõi thép và dây quấn. Ngoài ra còn có vỏ máy, trên mặt có gắn đồng hồ đo điện, đèn tín hiệu và các núm điều chỉnh.

- Lõi thép làm bằng các lá thép kĩ thuật điện ghép lại và dây quấn làm bằng dây điện từ.

Câu 2 trang 161 SGK Công Nghệ 8
Hãy nêu công dụng của máy biến áp ?

Đề bài

Hãy nêu công dụng của máy biến áp ?

Lời giải chi tiết

Máy biến áp một pha là thiết bị điện dùng để biến đổi điện áp của dòng điện xoay chiều một pha.

- Trong gia đình: Máy biến áp dùng để biến đổi điện áp mạng điện 220V để có điện áp bằng điện áp định mức của đồ dùng điện.

- Trong công nghiệp: Dùng máy biến áp tăng áp để tăng điện áp của các đường dây truyền tải điện năng. Ở cuối đường dây cao áp, dùng các máy biến áp giảm áp để đưa về điện áp thích hợp với nơi tiêu thụ điện.

Câu 3 trang 161 SGK Công Nghê 8
Một máy biến áp một pha có N1= 1650 vòng,N2= 90 vòng .Dây cuốn sơ cấp đấu với nguồn điện áp 220V. Xác định điện áp đầu ra của dây cuốn thứ cấp U2.Muốn điện áp U2 =36V thì số vòng dây của dây cuốn thứ cấp phải là bao nhiêu ?

Đề bài

Một máy biến áp một pha có N1= 1650 vòng,N2= 90 vòng .Dây cuốn sơ cấp đấu với nguồn điện áp 220V. Xác định điện áp đầu ra của dây cuốn thứ cấp U2.Muốn điện áp U2 =36V thì số vòng dây của dây  cuốn thứ cấp phải là bao nhiêu ?

Lời giải chi tiết

Từ công thức: U1/U2=N1/N2=k

Điện áp đầu ra của cuộn thứ cấp U2: U2=U1.N1/N2=220.90/1650=12V

Muốn điện áp U2 = 36V thì số vòng dây của cuộn thứ cấp N2:  N2=N1.U2/U1=1650.36/220=270vòng
