Đáp án:

Giải thích các bước giải:

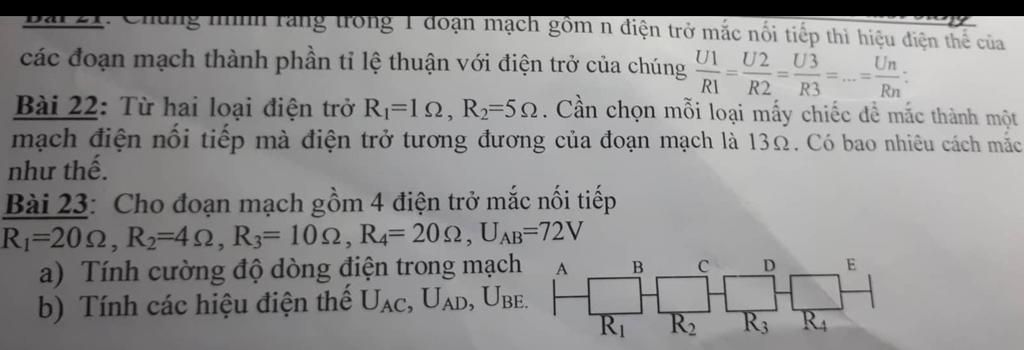

 Tóm đề:

R1= 20 ôm

R2 = 4 ôm

R3= 10 ôm

R4= 20 ôm

Uab=72V

a) I=?

B)Uac=?

   Uad=?

   Ube=?

                                                                           Giải:

         a)                                                   Điện trở tương đương là:

                                                           1/Rtđ=1/R1+1/R2+1/R3+1/R4

                                                                    =1/20+1/4+1/10+1/20

                                                                    =1/54

                                                            ⇒Rtđ=54 (ôm)

                                                  Cường độ dòng điện trong mạch là:

                                                         I=Uab/Rtđ=72/54=1,3(A)

         b)              Vì R1 nối tiếp R2 nối tiếp R3 ⇒I=I1=I2=I3=1.3

                                                     Hiệu điện thế Uac, Uad, Ube là:

                                                           Uac=(I1×R1)+(I2×R2)

                                                                 =(1,3×20)+(1,3×4)

                                                                 =26+5,2

                                                                 =31,2(V)

                                                           Uad=Uab+(I3×R3)

                                                                  =31,2+(1,3×10)

                                                                  =31,2+13

                                                                  =44,2(V)

                                                            Ube=(I2×R2)+(I3×R3)+(I4+R4)

                                                                   =(1,3×4)+(1,3×10)+(1,3×20)

                                                                   =5,2+13+26

                                                                   =44.2 (V)
