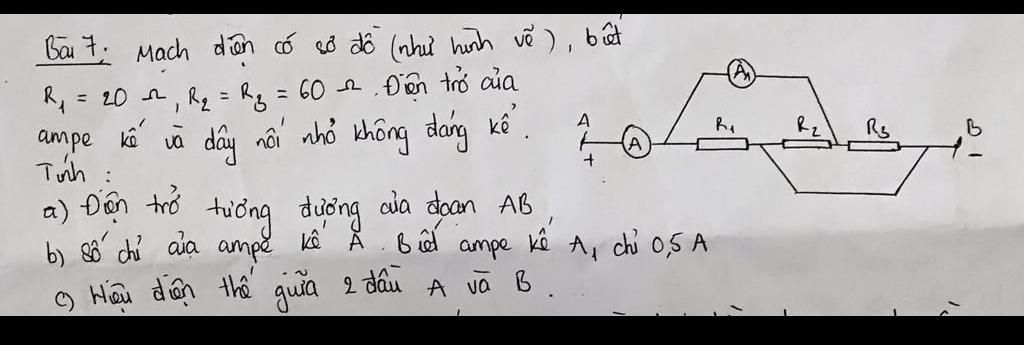

Bài 7: Mạch điện có sơ đồ (như hình vẽ), biết R₁ = n = 20 , Ra Ro = 60 2. Điện trở của kế. ampe kế và dậy nổi nhỏ không đáng Tinh : a) Den tro by số chỉ củ
Lời giải 1 :
Đáp án + Giải thích các bước giải:
`R_1=20\Omega`
`R_2=R_3=60\Omega`
`I_1=0,5A=1/2A`
`a)R_(tđ)`
`b)I=?`
`c)U_(AB)=?`
`a)` `SĐMĐ:R_1////R_2////R_3`
Điện trở tương đương của đoạn mạch là:
`1/R_(tđ)=1/R_1+1/R_2+1/R_3=1/20+1/60+1/60=1/12`
`=>R_(tđ)=12(\Omega)`
`b)` Hiệu điện thế toàn mạch là:
`I=I_2+I_3=U_(AB)/R_2+U_(AB)/R_3=U_(AB)/60+U_(AB)/60=0,5A`
`<=>U_(AB)=15V`
Số chỉ ampe kế là:
`I=U/R_(tđ)=15/12=1,25(A)`
`c)`
Hiệu điện thế hai đầu `A,B` là:
`U_(AB)=15(V)`
Thảo luận
Lời giải 2 :
Đáp án:
a) \(12\Omega \)
b) \(1,25A\)
c) \(15V\)
Giải thích các bước giải:
a) Mạch gồm: R1 // R2 // R3
Điện trở tương đương là:
\(\begin{array}{l}
\dfrac{1}{R} = \dfrac{1}{{{R_1}}} + \dfrac{1}{{{R_2}}} + \dfrac{1}{{{R_3}}} = \dfrac{1}{{20}} + \dfrac{1}{{60}} + \dfrac{1}{{60}} = \dfrac{1}{{12}}\\
\Rightarrow R = 12\Omega
\end{array}\)
b) Ta có:
\(\begin{array}{l}
{I_{{A_1}}} = {I_2} + {I_3} = \dfrac{U}{{{R_2}}} + \dfrac{U}{{{R_3}}}\\
\Rightarrow 0,5 = \dfrac{U}{{60}} + \dfrac{U}{{60}} \Rightarrow U = 15V
\end{array}\)
Số chỉ của ampe kế là:
\({I_A} = \dfrac{U}{R} = \dfrac{{15}}{{12}} = 1,25A\)
c) HĐT giữa 2 đầu AB là: \(U = 15V\)
