Đáp án:

Giải thích các bước giải:

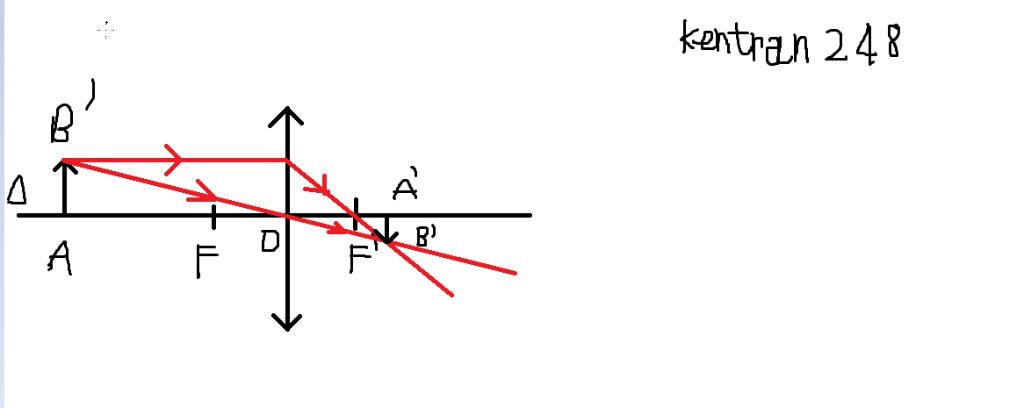

* Các dựng ảnh của vật sáng AB được tạo bởi thấu kính hội tụ (hình 1):

 → Muốn dựng ảnh A'B' của AB qua thấu kính hội tụ thì AB vuông góc với trục chính, A nằm trên trục chính, dựng ảnh B' của B bằng cách vẽ 2 trên 3 tia sáng đặc biệt rồi từ B' vuông góc với trục chính ta có ảnh A' của A.

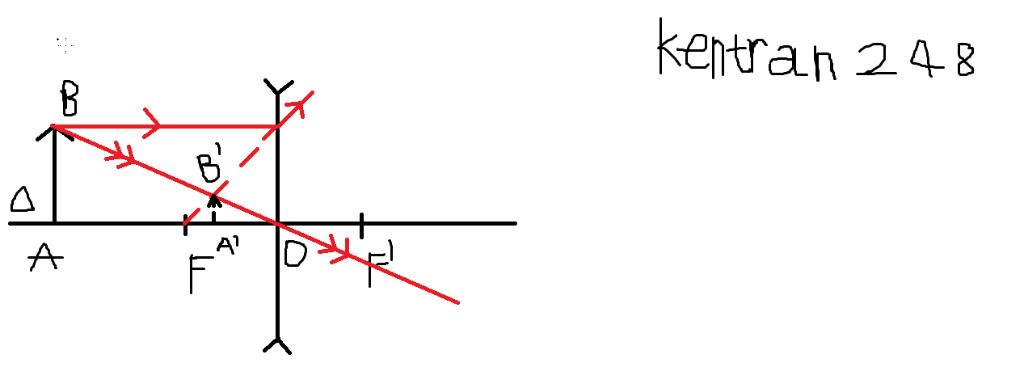

* Các dựng ảnh của vật sáng AB được tạo bởi thấu kính phân kì (hình 2):

 → Muốn dựng ảnh A'B' của AB qua thấu kính phân kì thì AB vuông góc với trục chính, A nằm trên trục chính, dựng ảnh B' của B bằng cách vẽ 2 trên 3 tia sáng đặc biệt rồi từ B' vuông góc với trục chính ta có ảnh A' của A.

  *Hình ảnh chỉ mang tính chất minh họa và không chuẩn xác*

Áp dụng :

DỰNG ẢNH A'B' CỦA AB

*Thấu kính hội tụ:

Sử dụng 2 đường truyền đặc biệt

Vẽ tia tới song song với trục chính rồi đi qua tiêu điểm F'

Vẽ tia tới đi qua quang tâm O rồi tiếp tục đi thẳng

Giao điểm của hai tia sáng tren là điểm B'

Hạ B' vuông góc với trục chính tại 1 điểm , điểm đó là A'

=> Ảnh A'B' đã vẽ xong

*Thấu kính phân kì

Vẽ tia tới BI song song với trục chính rồi kéo dài BI bằng đường đứt khúc đi qua F kéo dài lên

Vẽ tia tới qua quang tâm O rồi tiếp tục truyền thẳng

Giao điểm của BO và BI là B'

Vẽ B'A' vuông góc với trục chính bằng đường đứt khúc

=> Đã vẽ xong A'B'

Dựng ảnh qua Thấu kính hội tụ :

Muốn dựng ảnh A'B' của AB qua thấu kính ( AB vuông góc với trục chính của thấu kính,  A nằm trên trục chính )  chỉ cần dựng B' của B bằng cách vẽ đường truyền của 2 tia sáng đặc biệt ,  sau đó từ B' hạ vuông góc xuống trục chính ta có ảnh A' của A

 Dựng ảnh qua Thấu kính phân kì :

Muốn dựng ảnh của A'B' qua TKPK ta cũng chỉ cần dựng B' của B bằng  cách vẽ 2 tia sáng đặc biệt của thấu kính phân kì khi đó ta có ảnh B' của B ,  tiếp tục hạ vuông góc B' xuống trục chính ta có ảnh A' của A
