a) Điện trở tương đương:

`R_(12) = R_1+R_2 = 10 + 20 = 30 Omega`

`R_(123) = (R_(12).R_3)/(R_(12)+R_(23) = 12 Omega`

`R_(td) = R_4 +R_(123) = 12+8 = 20 Omega`

b) Cường độ dòng điện qua mạch:

`I = I_4 = I_123 = U/R_(td) = 12/20 = 0,6 A => U_4 = I_4.R_4 = 0,6 . 8 =4,8 V`

HĐT qua CB là:

`U_(CB) = U_3 = U_(12) = R_(123) . I_(123) = 12.0,6 = 7,2 V`

CĐ DĐ qua `R_1, R_2, R_3` lần lượt là:

`I_1 = I_2 = I_(12) = U_(12)/R_(12) = (7,2)/30 =0,24 A => U_1 = I_1.R_1 = 0,24 . 10 = 2,4 V`

`U_2 = R_2.I_2 = 0,24.20 = 4,8 V`

`I_3 = U_3/R_3 = (7,2)/20 = 0,36 Omega`

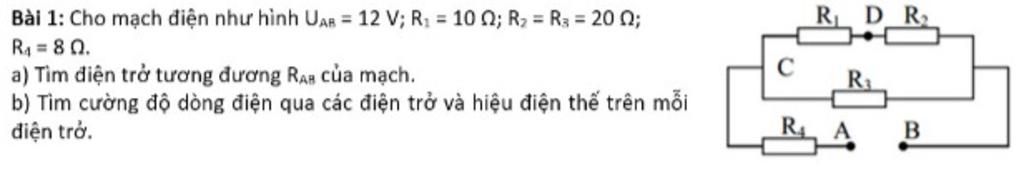

tóm tắt

`R_1` = `10Omega`

`R_2` = `20Omega`

`R_3` = `20Omega`

`R_4` = `8Omega`

`U_(AB)` = `12V`

______________________________

a) `R_(AB)` = `?`

b) `I_1` = `?`

    `I_2` = `?`

    `I_3` = `?`

    `U_1` = `?`

    `U_2` = `?`

    `U_3` = `?`

           bài làm

a) ta có `R_(12)` = `R_1` + `R_2` = `10` + `20` = `30(Omega)`

  `R_(123)` = `R_(12) · R_3/R_(12) + `R_3 = `(30 · 20)/(30 + 20)` = `12(Omega)`

 `R_(AB)` = `R_(123)` + `R_4` = `12` + `8` = `20(Omega)`

b) `I_(AB)` = `U_(AB)/R_(AB)` = `12/20` = `0,6(A)`

ta có `I_4` = `I_(AB)` = `I_(123)` = `0,6(A)`

`U_4` = `I_4` · `R_4` = `0,6` · `8` = `4,8(V)`

`U_(123)` = `I_(123)` · `R_(123)` = `0,6` · `12` = `7,2(V)`

ta có `U_(123)` = `U_3` = `U_(12)` = `7,2(V)

`I_3` = `(U_3)/(R_3)` = `(7,2)/20` = `0,36(A)`

`I_(12)` = `U_(12)/R_(12)` = `(7,2)/30` = `0,24(A)`

ta có `I_(12)` = `I_1` = `I_2` = `0,24(A)`

`U_1` = `I_1` · `R_1` = `0,24` · `10` = `2,4(V)`

`U_2` = `I_2` · `R_2` = `0,24`  · `20` = `4,8(V)`
