Đáp án:

\({R_{td}} = 16\Omega \)

Số chỉ ampe kế 0,75A
Số chỉ vôn kế 12V

Giải thích các bước giải:

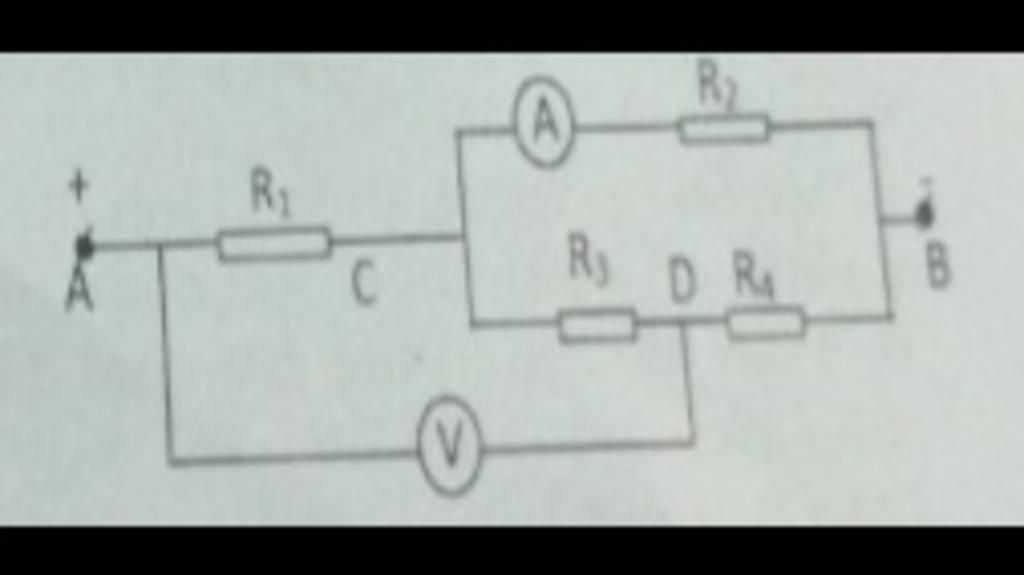

 Sơ đồ mạch điện

\[{R_1}nt\left( {{R_2}//\left( {{R_3}nt{R_4}} \right)} \right)\]

Điện trở tương đương mạch

\[\begin{array}{l}
{R_{34}} = {R_3} + {R_4} = 24\\
{R_{234}} = \frac{{{R_2}{R_{34}}}}{{{R_2} + {R_{34}}}} = \frac{{12.24}}{{12 + 24}} = 8\\
{R_{td}} = {R_1} + {R_{234}} = 8 + 8 = 16\Omega
\end{array}\]

Ta có:

\[\begin{array}{l}
I = \frac{U}{{{R_{td}}}} = \frac{{18}}{{16}} = 1,125A = {I_1}\\
{U_{CB}} = I.{R_{234}} = 1,125.8 = 9V = {U_2} = {U_{34}}
\end{array}\]

Số chỉ ampe kế:

\[{I_2} = \frac{{{U_2}}}{{{R_2}}} = \frac{9}{{12}} = 0,75A\]

Ta có:

\[\begin{array}{l}
{I_{34}} = \frac{{{U_{34}}}}{{{R_{34}}}} = \frac{9}{{24}} = 0,375A = {I_3}\\
{U_3} = {I_3}{R_3} = 0,375.8 = 3\\
{U_1} = {I_1}{R_1} = 1,125.8 = 9V
\end{array}\]

Số chỉ vôn kế

\[{U_{AD}} = {U_{AC}} + {U_{CD}} = {U_1} + {U_3} = 9 + 3 = 12V\]
