Cho mạch điện gồm R1//R2.Biết R1=2 ohm.R2= 3 ohm, nguồn điện loại U= 3V. a)Vẽ sơ đồ mạch điện.Tính điện tương đương của đoạn mạch và cường độ dòng điện qua đoạ
Cho mạch điện gồm R1//R2.Biết R1=2 ohm.R2= 3 ohm, nguồn điện loại U= 3V. a)Vẽ sơ đồ mạch điện.Tính điện tương đương của đoạn mạch và cường độ dòng điện qua đoạn mạch. b)Tính hiệu điện thế giữa hai đầu mỗi điện trở và cường độ dòng điện chạy qua mỗi điện trở.
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
Tóm tắt
$R_1 //R_2$
$R_1 = 2 ( \Omega )$
$R_2 = 3 ( \Omega )$
`U=3V`

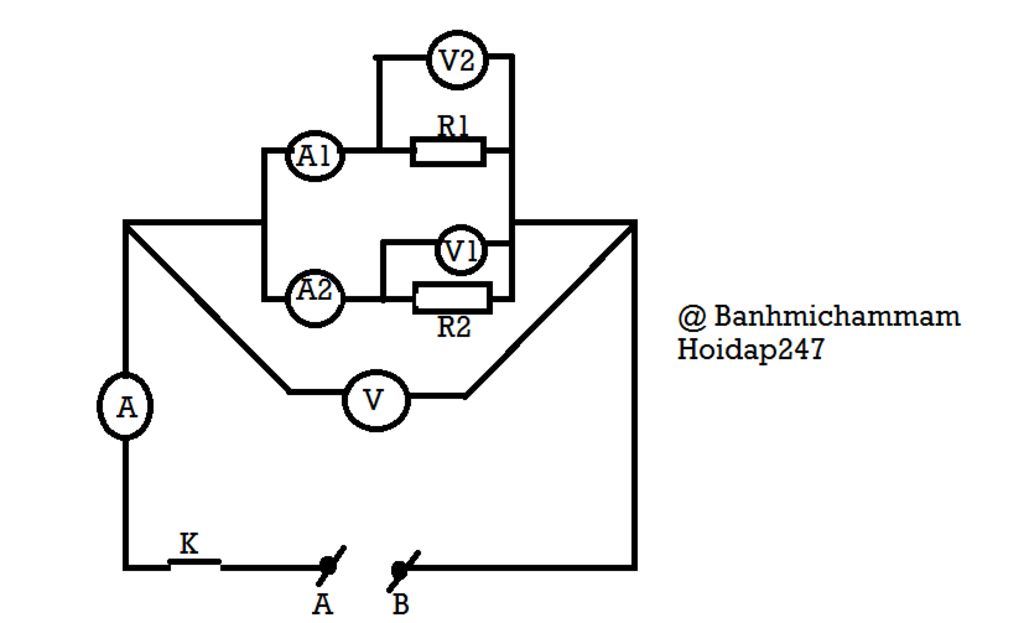

`a)` Vẽ sơ đồ mạch điện. `Rtd = ? ; I=?`
`b)U_1 = ? ; U_2= ?`
`I_1=? ;I_2=?`
Gỉai
a)
Điện trở tương đương đoạn mạch :
`Rtd=(R_1.R_2)/(R_1+R_2) = (2.3)/(2+3)=1,2` $( \Omega )$
Cường độ dòng điện qua đoạn mạch :
`I=U/(Rtd) = 3/(1,2)=2,5(A)`
b)
Do mắc song song :
`=>U=U_1=U_2=3V`
Cường độ dòng điện qua điện trở `R_1:`
`I_1=(U_1)/(R_1) = 3/2=1,5(A)`
Cường độ dòng điện qua điện trở `R_2:`
`I_2=(U_2)/(R_2)= 3/3=1(A)`
Thảo luận

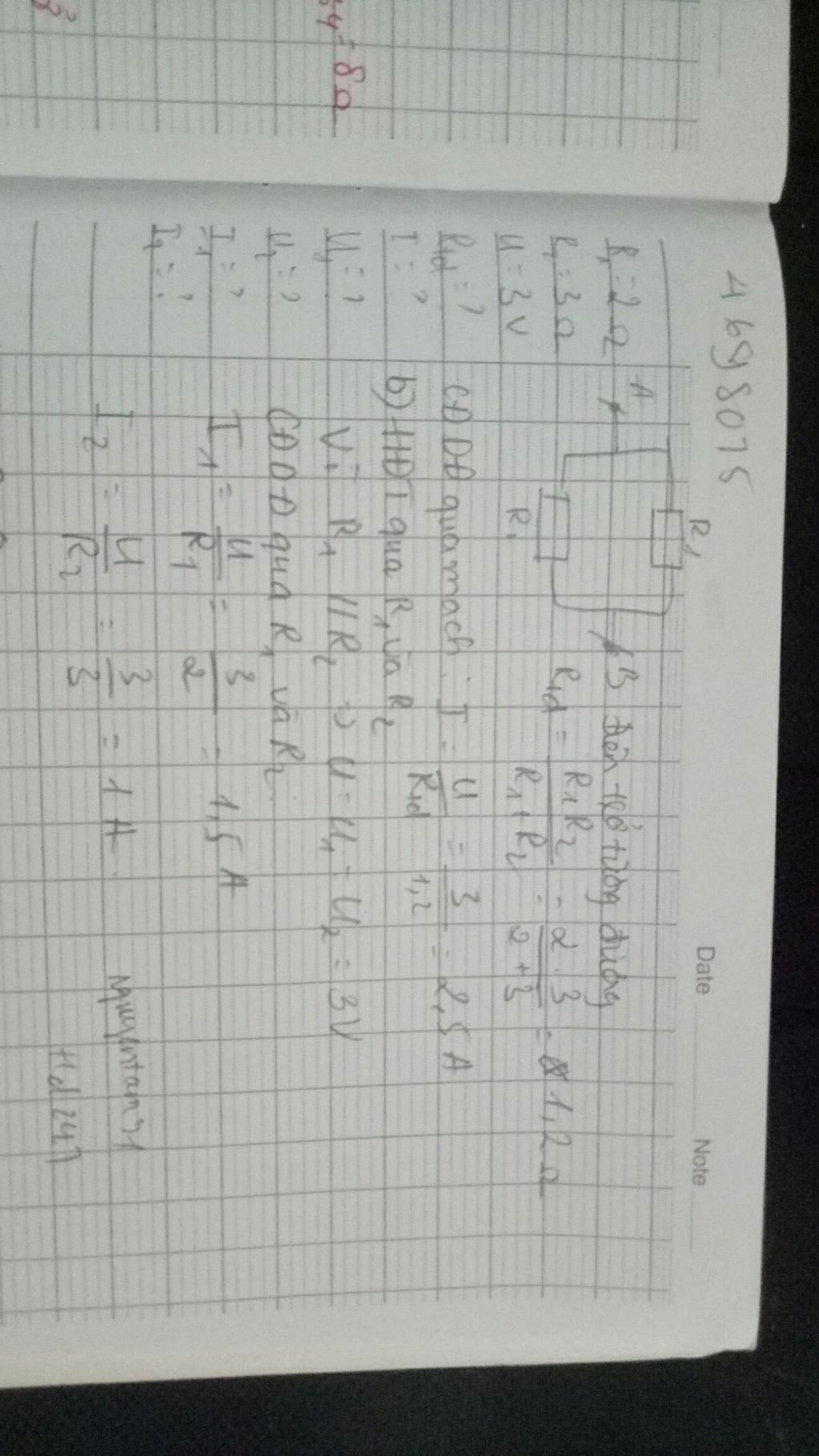

Lời giải 2 :
Bạn tham khảo đáp án ạ.
