*K đóng: (( $R_{2}$ //  $R_{3}$ ) cùng nối tiếp về $R_{1}) và về nguồn

     Điện trở tương đương của đoạn mạch trên là

$R_{td}$ =$\frac{12.6}{12+6}$ +2 = 6 ( ôm )

Cường độ mạch chính là:

$I_{MN}$ = $\frac{U_{MN}}{R_{td}}$= $\frac{12}{6}$ =2(A)

Cường độ dòng điện chạy qua $R_{3}$ là:

$I_{3}$ =$I_{MN}$ . $\frac{R_{2}}{R_{2}+R_{3}}$ = 2.$\frac{12}{12+6}$ ≈ 1,3 (A)

Mà $I_{A}$ = $I_{3}$  =>  $I_{A}$ = 1,3A

Lại có $I_{MN}$ = $I_{1}$  => $I_{1}$ = 2(A)

Hiệu điện thế ở hai đầu $I_{1}$ là:

U = I.R = 2.2= 4(V)

Mà $U_{V}$ = $U_{MN}$ - $U_{1}$

=> $U_{V}$ = 12 - 4 = 8 ( V )

Vậy số chỉ của Ampe kế và Vôn kế lần lượt là 1,3A và 8V

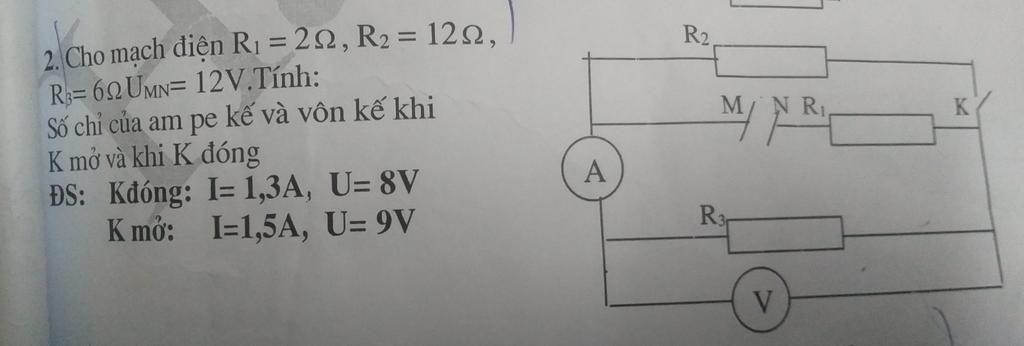

*K mở: (( $R_{3}$ nối tiếp $R_{1}$) và về nguồn )
 Điện trở tương đương của đoạn mạch trên là

$R_{td}$ = 6 + 2 = 8 ( ôm)

Cường độ mạch chính là:

$I_{MN}$ = $\frac{U_{MN}}{R_{td}}$= $\frac{12}{8}$ = 1,5(A)

Mà $I_{A}$ = $I_{1}$ = $I_{3} = $I_{MN}

=> $I_{A}$ = 1,5 ( A )

=>  $U_{1}$ = $I_{1}$ . $R_{1}$ = 1,5 . 2 = 3 ( V )

Mà $U_{V}$ = $U_{MN}$ - $U_{1}$ = 12 - 3 = 9 ( V )

 Vậy số chỉ của Ampe kế và Vôn kế lần lượt là 1,5A và 9V

CÁI PHẦN MÌNH GHI Ở BÊN CẠNH K ĐÓNG VÀ MỞ B DỰA VÀO ĐÓ MÀ VẼ HÌNH NHÉ!!

- Khi K mở:

Sơ đồ mạch điện: `R_1 \ nt \ R_3`

`I_A=\frac{U_{MN}}{R_1+R_3}=\frac{12}{2+6}=1,5 \ (A)`

`U_V=U_3=IR_3=1,5.6=9 \ (V)`

- Khi K đóng:

Sơ đồ mạch điện: $R_1 \ nt \ (R_2 \ // \ R_3)$

`R_{23}=\frac{R_2R_3}{R_2+R_3}=\frac{12.6}{12+6}=4 \ (\Omega)`

`I=\frac{U_{MN}}{R_1+R_{23}}=\frac{12}{2+4}=2 \ (A)`

`U_V=U_3=IR_{23}=2.4=8 \ (V)`

`I_A=\frac{U_3}{R_3}=\frac{8}{6}=1,(3) \ (A)`
