Đáp án:

 điện trở r12 = r1+r2 = 60 ôm

điện trở tương đương của mạch là Rtd = (r12 * r3 )/ r12+r3 = 20 ôm

hiệu điện thế của mạch là Um = Rtd * Im = 20 * 0.5 = 10 V

vì ( r1 nối tiếp r2 ) song song R3 nên U 12 = U 3 = Um = 10 v

cường độ dòng điện 12 là I12 = U12 / R12 = 10/60 = 0.6 A

vì r1 nt r2 nên I1 = I2 = I12 = 0.6 A

hiệu điện thế 1 là U1 = I1 * R1

hiệu điênh thế 2 là U2 = I2 * r2

câu c chỉ cần áp dụng công thức trong sgk thôi nhé

Giải thích các bước giải:

Đáp án:

 b. U1 = U2 = 20/3V        U3 = 15V

 c. I1 = 1/3A       I2 = 1/6A     I3 = 0,5A

 d. Q = 13000J

Giải thích các bước giải:

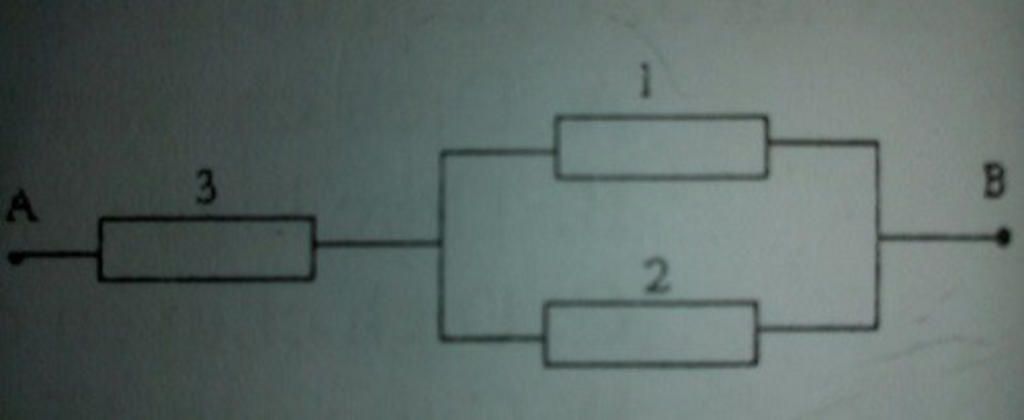

 a. Sơ đồ bên dưới.

 b. Hiệu điện thế giữa 2 đầu điện trở R3 là:

\[{U_3} = {R_3}.I = 30.0,5 = 15V\]

 Hiệu điện thế 2 đầu mỗi đoạn mạch là:
\[U = I\left( {\frac{{{R_1}.{R_2}}}{{{R_1} + {R_2}}} + {R_3}} \right) = 0,5.\left( {\frac{{20.40}}{{20 + 40}} + 30} \right) = \frac{{65}}{3}V\]

Hiệu điện thế qua 2 đầu điện trở R2 và R1 là:
\[{U_2} = {U_1} = U - {U_3} = \frac{{65}}{3} - 15 = \frac{{20}}{3}V\]

c. Cường độ dòng điện qua các điện trở là:
\[\begin{array}{l}
{I_3} = \frac{{{U_3}}}{{{R_3}}} = \frac{{15}}{30} = 0,5A\\
{I_2} = \frac{{{U_2}}}{{{R_2}}} = \frac{{\frac{{20}}{3}}}{{40}} = \frac{1}{6}A\\
{I_1} = \frac{{{U_1}}}{{{R_1}}} = \frac{{\frac{{20}}{3}}}{{20}} = \frac{1}{3}A
\end{array}\]

d. Nhiệt lượng tỏa ra trong 20 phút là:
\[Q = {I^2}.R.t = 0,{5^2}.\frac{{130}}{3}.20.60 = 13000J\]
