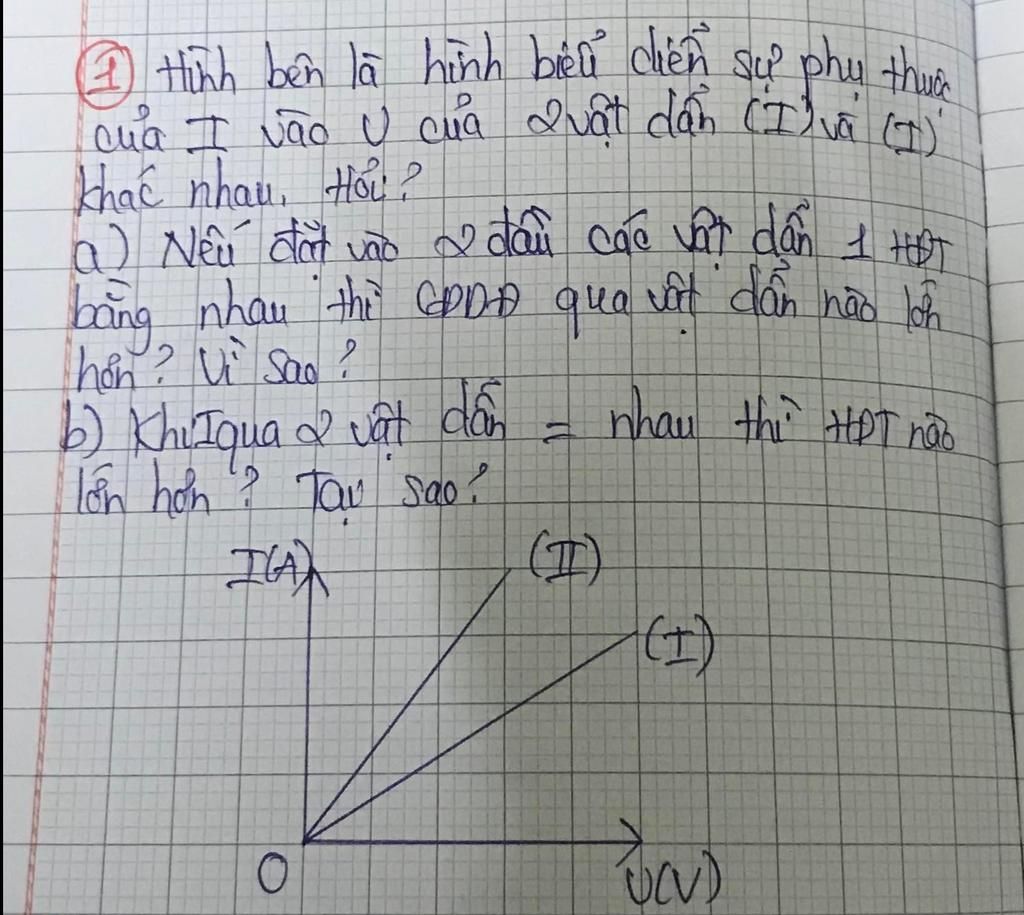

mọi người giúp mình câu này vs mình vote 5 sao nếu đúng cảm ơn rất nhiều :))Đ Hình bên là hình biểu diễn sự phụ thuộc của Ị vào ụ của Luật dân CTV Có khác nhau
Lời giải 1 :

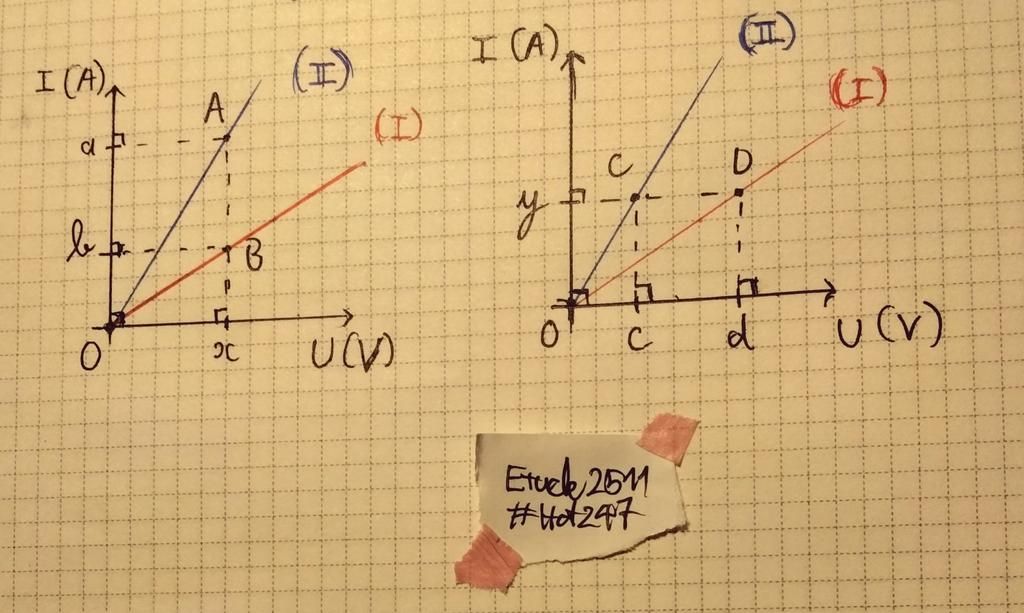

$a/$ (Hình $1$, bên trái)
Gọi $x$ là HĐT đặt vào đầu $2$ vật dẫn $(x \neq 0)$
Vẽ điểm $x$ bất kì trên trục hoành (Không trùng với gốc toạ độ)
Từ $x$ vẽ đường thẳng vuông góc với trục hoành cắt $(I)$ và $(II)$ lần lượt tại $B$ và $A$
Từ $A$ và $B$ vẽ đường thẳng vuông góc với trục tung, cắt trục tung lần lượt tại điểm có tung độ lần lượt là $a$ và $b$

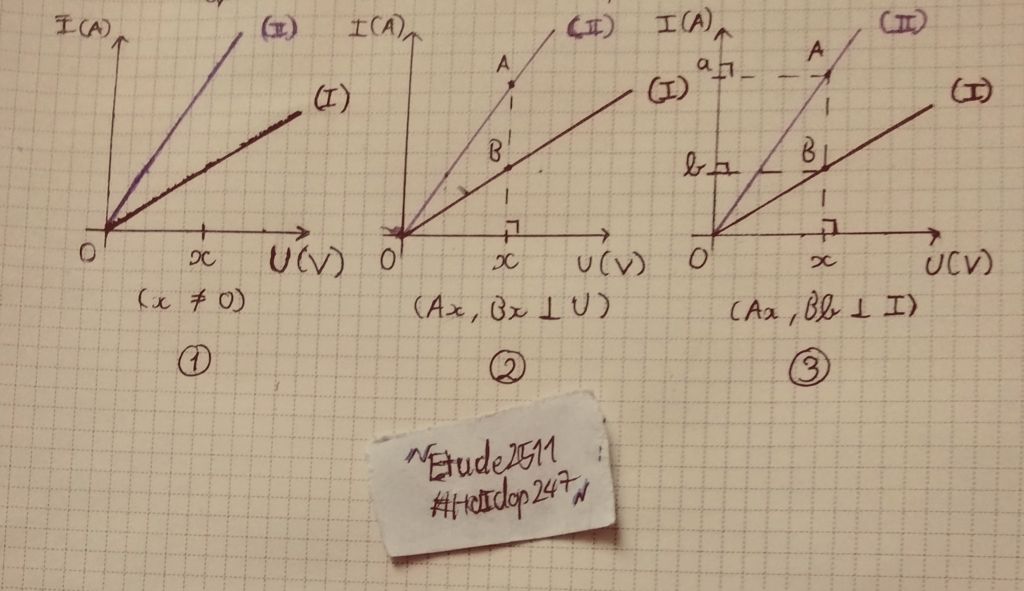

($-$ Cách vẽ: Hình $2$) [Hình hơi lỗi:')]
Theo đồ thị, ta có: $a>b$ (Tung độ của $A$ lớn hơn tung độ của $B$)
Nên CĐDĐ chạy qua vật dẫn $(II)$ lúc này lớn hơn
Vậy khi đặt vào đầu $2$ vật dẫn cùng 1 HĐT thì CĐDĐ qua vật dẫn $(II)$ lớn hơn.
$b/$ (Hình $1$, bên phải)
Gọi $y$ là CĐDĐ đi qua $2$ vật dẫn $(y \neq 0)$
Vẽ điểm $y$ bất kì trên trục tung (Không trùng với gốc toạ độ)
Từ $y$ vẽ đường thẳng vuông góc với trục tung cắt $(II)$ và $(I)$ lần lượt tại $C$ và $D$
Từ $C$ và $D$ vẽ đường thẳng vuông góc với trục hoành, cắt trục hoành lần lượt tại điểm có hoành độ lần lượt là $c$ và $d$
Theo đồ thị, ta có: $c<d$ (Hoành độ của $C$ nhỏ hơn hoành độ của $D$)
Nên HĐT đặt vào hai đầu vật dẫn $(I)$ lúc này lớn hơn
Vậy khi CĐDĐ qua hai vật dẫn bằng nhau thì HĐT đặt vào hai đầu vật dẫn $(I)$ lớn hơn.
$*$Chú thích:
$-$ Trục hoành: $U\space(V)$
$-$ Trục tung: $I\space(A)$
