5.6) D

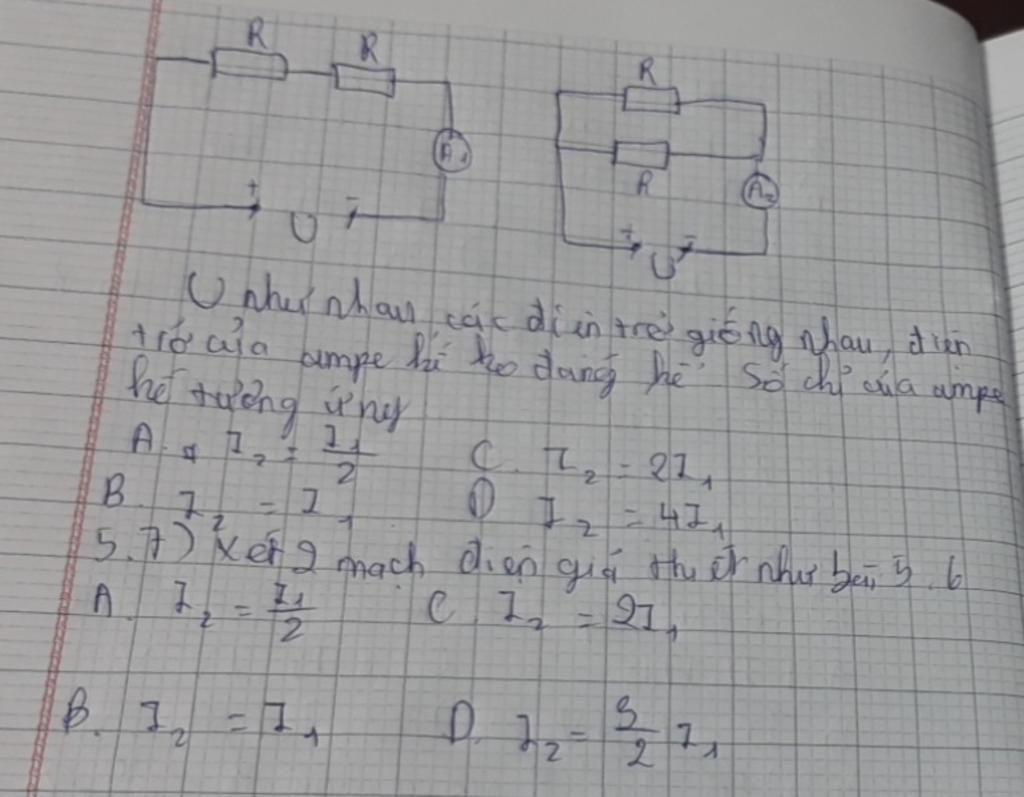

Xét hình 1 có:

`R_{td_1}=R+R=2R`

`I_1=\frac{U}{R_{td_1}}=\frac{U}{2R}`

⇔ `\frac{U}{R}=2I_1 \ (1)`

Xét hình 2 có:

$R_{td_2}=\dfrac{RR}{R+R}=\dfrac{R^2}{2R}=\dfrac{R}{2}$

$I_2=\dfrac{U}{R_{td_2}}=\dfrac{U}{\dfrac{R}{2}}=\dfrac{2U}{R}$

⇔ `\frac{U}{R}=\frac{I_2}{2} \ (2)`

Từ `(1)` và `(2)` suy ra: `2I_1=\frac{I_2}{2}`

Hay `I_2=4I_1`

vì `R` nối tiếp `R` nên ta có `R_(tm)` = `R` + `R` = `2R`

ta có `I_1` = `U/(R_(tm)`

  ⇒ `I_1` = `U/(2R)`

  ⇒ `2I_1` = `U/R` `(1)`

vì `R` // `R` nên ta có `1/R_(tm)` = `1/R` + `1/R`

                              ⇒ `1/R_(tm)` = `2/R`

                              ⇒ `R` = `2R_(tm)`

                              ⇒ `R_(tm)` = `R/2`

ta có `I_2` = `U/R_(tm)`

    ⇒ `I_2` = `U/(R/2)`

    ⇒ `(I_2)/2` = `U/R` `(2)`

từ `(1)` và `(2)` suy ra

  `2I_1` = `(I_2)/2`

⇒ `4I_1` = `I_2`

đáp án đúng là `D`
