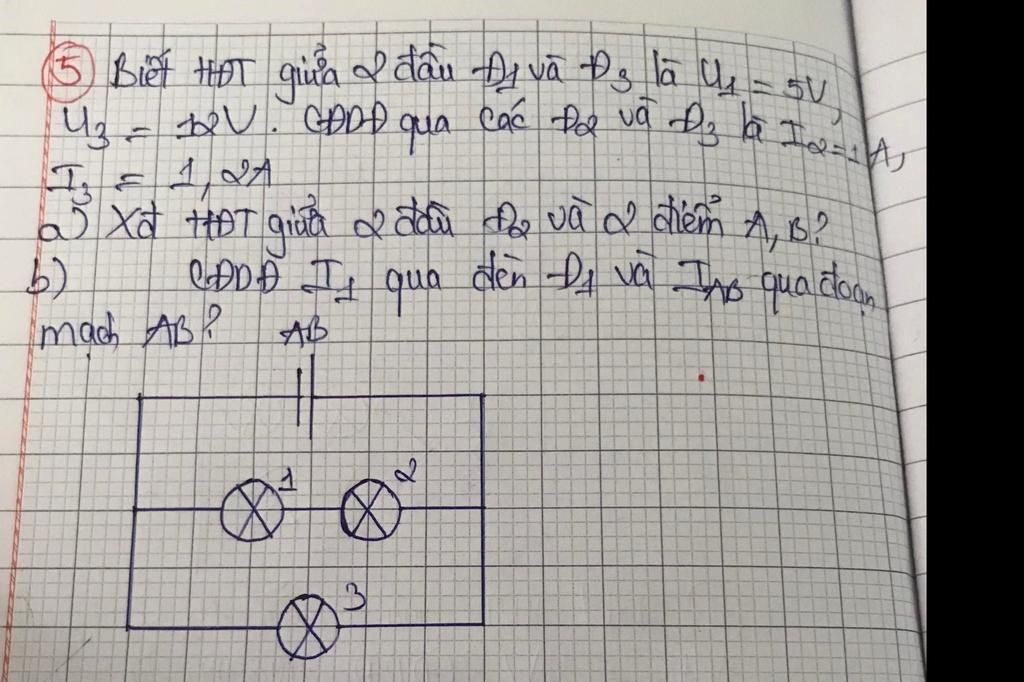

5 Biết HĐT giữa 2 đầu Đi và Đô là sv - cac Po va D₂ a I U₂ - D2V. GADD qua Id=1 Iz T₂ = 121 a Xot HHĐT giva & dau Dae vad diem A, B? den D₁ va Ino qua doan
Lời giải 1 :
`@`Theo sơ đồ mạch điện ta có: `Đ_(1;2)` `/``/` `Đ_3`
⇒ ` U_(AB) = U_(1;2) = U_3 = 12V`
Mặt khác: `Đ_1` `nt` `Đ_2`
⇒ ` U_(1;2) = U_1 + U_2`
⇔ `U_2 = U_(1;2) - U_1 = 12 - 5 = 7V`
`@`Có `Đ_1` `nối` `tiếp` `Đ_2`
⇒ `I_(1;2) = I_1 = I_2 = 1A`
Do `Đ_(1;2)` `/``/``Đ_3`
⇒ `I_(1;2) + I_3 = I_(AB) = 1 + 1,2 = 2,2A`
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
Xét mạch ta có: ($Đ_1$ nối tiếp $Đ_2$) song xong $Đ_3$
a)Vì $Đ_{12}$ // $Đ_3$
⇒ $U_3=U_{12}=12$ $(V)$ $=U_{AB}$
mà $Đ_1$ nối tiếp $Đ_2$
⇒ $U_{12}=U_1+U_2$
⇔ $ 12= 5+U_2$ ⇒ $U_2=7$ $(V)
b) Ta có: $Đ_1$ nối tiếp $Đ_2$
⇒ $I_1=I_2=I_{12}=1$ $(A)$
mà $Đ_{12}$ // $Đ_3$
⇒ $I_{AB}=I_{12}+I_3=1+1,2=2,2$ $(A)$
