1.

Mạch điện gồm 5 phần tử chính:

1 Cầu chì

Là thiết bị bảo vệ đối với hiện tượng ngắn mạch.

2 Công tắc

Dùng để đóng hoặc cắt nguồn điện với mạch điện.

3 Chấn lưu

Tạo sự tăng thế lúc ban đầu để đèn làm việc và giới hạn dòng điện qua đèn khi đèn quá sáng.

4 Tắc te

Tự động nối mạch khi điện áp cao ở hai điện cực và ngắt mạch khi điện áp giảm, mồi đèn sáng lúc ban đầu.

5 Bóng đèn

Là nơi phát ra ánh sáng.

2.

+ Đèn sợi đốt hay còn gọi là đèn dây tóc là loại bóng đèn dùng để chiếu sáng khi bị đốt nóng và dây tóc là bộ phận chính để phát ra ánh sáng thông qua vỏ thủy tinh trong suốt đã được rút hết không khí và bơm vào các khí trơ. Quy trình phát sáng là bóng đèn lắp vào đuôi đèn, dòng điện qua lớp kim loại của đuôi đèn, từ lớp kim loại điện đi vào và làm nóng lên bộ phận dây tóc đến mức đủ phát ra ánh sáng.

ƯU ĐIỂM:

– Chịu được nhiệt độ cao

– Giá rẻ, chi phí đầu tư thấp

– Phát ra ánh sáng liên tục

NHƯỢC ĐIỂM:

– Hiệu suất phát quang thấp chỉ khoảng 5% điện năng biến thành quang năng, còn lại 95% phát ra nhiệt năng nên bóng đèn khi thắp gây ra nóng khó chịu ngay xung quanh khu vực mình hoạt động và khi sờ vào có thể bị bỏng.

– Tuổi thọ rất thấp khoảng 1.000h

– Dây tóc rất mỏng dễ bị đứt khó khăn cho việc vận chuyển

– Tiêu hao điện năng rất nhiều vì 95% điện đã biến thành nhiệt năng và hiệu suất ánh sáng chỉ đạt 10-22 Lumen/watt.

+ Đèn huỳnh quang hay còn gọi là đèn dạng ống tuýp gồm điện cực (vonfram) vỏ đèn và phủ một lớp bột huỳnh quang (lớp bột này chủ yếu là hợp chất phospho (P)) thông qua lớp thủy tinh đã được rút hết không khí bơm vào hơi thủy ngân và khí trơ. Để phóng điện tạo ra ánh sáng đèn huỳnh quang cần phải lắp thêm chấn lưu (tăng phô) hay tắc te (chuột).

ƯU ĐIỂM:

– Ít tỏa nhiệt ra môi trường bên ngoài nên hiệu suất phát sáng cao hơn đèn sợi đốt từ 8 đến 10 lần

– Tuổi thọ cao hơn đèn sợi đốt

– Tiết kiệm điện hơn đèn sợi đốt

– Chi phí đầu tư cũng đương đối thấp

NHƯỢC ĐIỂM:

– Tiêu hao điện năng nhiều (chỉ giảm hơn so với đèn sợi đốt) thường dùng là những bóng đèn có công suất lớn 1 bóng đèn huỳnh quang 36w, 40w, trong đó tăng phô và chuột đã chiếm 15w.

– Tuổi thọ đèn không cao, hiệu suất ánh sáng đạt 40-70 Lumen/watt

– Rất dễ bị cháy nổ và văn thành mảnh vụn, khó phân hủy trong môi trường phải có hệ thống xử lý riêng không an toàn khi sử dụng.

– Có chứa thủy ngân và tia UV khi phát sáng làm ảnh hưởng môi trường sống khi ta tiếp xúc thường xuyên.

– Ánh sáng nhấp nháy, ngắt quãng làm mỏi mắt và là yếu tố góp phần giảm thị lực gây cận thị bởi độ sáng giảm dần theo thời gian ngắn.

– Phát ra tiếng ồn, bị đen hai đầu bóng trong quá trình thắp sáng.

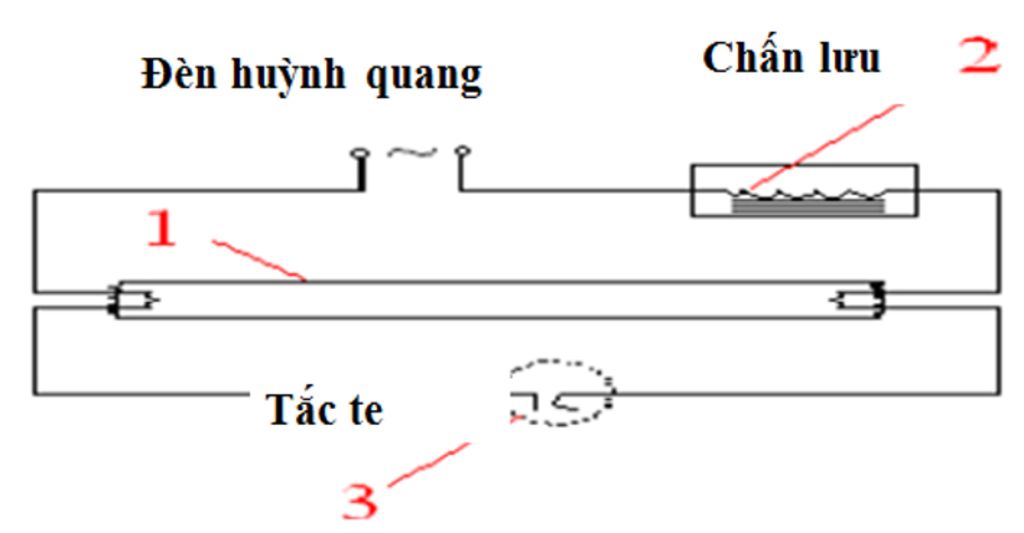

1) Sơ đồ mạch điện huỳnh quang : như hình ảnh
Bộ đèn ống huỳnh quang gồm phần tử : +Cầu chì
                                                                  +Công tắc.

                                                                   +Chấn lưu.

                                                                   +Tắc te.

                                                                     +Bóng đèn.
2)

Đèn sợi đốt hay còn gọi là đèn dây tóc là loại bóng đèn dùng để chiếu sáng khi bị đốt nóng và dây tóc là bộ phận chính để phát ra ánh sáng thông qua vỏ thủy tinh trong suốt đã được rút hết không khí và bơm vào các khí trơ. Quy trình phát sáng là bóng đèn lắp vào đuôi đèn, dòng điện qua lớp kim loại của đuôi đèn, từ lớp kim loại điện đi vào và làm nóng lên bộ phận dây tóc đến mức đủ phát ra ánh sáng.

ƯU ĐIỂM:

– Chịu được nhiệt độ cao

– Giá rẻ, chi phí đầu tư thấp

– Phát ra ánh sáng liên tục

NHƯỢC ĐIỂM:

– Hiệu suất phát quang thấp chỉ khoảng 5% điện năng biến thành quang năng, còn lại 95% phát ra nhiệt năng nên bóng đèn khi thắp gây ra nóng khó chịu ngay xung quanh khu vực mình hoạt động và khi sờ vào có thể bị bỏng.

– Tuổi thọ rất thấp khoảng 1.000h

– Dây tóc rất mỏng dễ bị đứt khó khăn cho việc vận chuyển

– Tiêu hao điện năng rất nhiều vì 95% điện đã biến thành nhiệt năng và hiệu suất ánh sáng chỉ đạt 10-22 Lumen/watt.

Đèn huỳnh quang hay còn gọi là đèn dạng ống tuýp gồm điện cực (vonfram) vỏ đèn và phủ một lớp bột huỳnh quang (lớp bột này chủ yếu là hợp chất phospho (P)) thông qua lớp thủy tinh đã được rút hết không khí bơm vào hơi thủy ngân và khí trơ. Để phóng điện tạo ra ánh sáng đèn huỳnh quang cần phải lắp thêm chấn lưu (tăng phô) hay tắc te (chuột).

ƯU ĐIỂM:

– Ít tỏa nhiệt ra môi trường bên ngoài nên hiệu suất phát sáng cao hơn đèn sợi đốt từ 8 đến 10 lần

– Tuổi thọ cao hơn đèn sợi đốt

– Tiết kiệm điện hơn đèn sợi đốt

– Chi phí đầu tư cũng đương đối thấp

NHƯỢC ĐIỂM:

– Tiêu hao điện năng nhiều (chỉ giảm hơn so với đèn sợi đốt) thường dùng là những bóng đèn có công suất lớn 1 bóng đèn huỳnh quang 36w, 40w, trong đó tăng phô và chuột đã chiếm 15w.

– Tuổi thọ đèn không cao, hiệu suất ánh sáng đạt 40-70 Lumen/watt

– Rất dễ bị cháy nổ và văn thành mảnh vụn, khó phân hủy trong môi trường phải có hệ thống xử lý riêng không an toàn khi sử dụng.

– Có chứa thủy ngân và tia UV khi phát sáng làm ảnh hưởng môi trường sống khi ta tiếp xúc thường xuyên.

– Ánh sáng nhấp nháy, ngắt quãng làm mỏi mắt và là yếu tố góp phần giảm thị lực gây cận thị bởi độ sáng giảm dần theo thời gian ngắn.

– Phát ra tiếng ồn, bị đen hai đầu bóng trong quá trình thắp sáng.

Đèn led (viết tắt từ Light Emitting Diode) là loại đèn được phát sáng do các điốt có khả năng phát ra ánh sáng. LED được cấu tạo từ một khối bán dẫn loại P ghép với một khối bán dẫn loại N. Đèn Led được thế giới công nhận và trao giải Nobel cho 3 nhà khoa học người nhật và năm 2014 với nhiều tính năng ánh sáng được cải thiện rất nhiều so với các loại đèn trước đó. Và Đèn Led hiện nay đang được dần thay thế đèn huỳnh quang và đèn compact thủy tinh, đèn halogen với những tính năng vượt trội rất nhiều.

NHƯỢC  ĐIỂM:

– Giá cao hơn so với đèn sợi đốt và huỳnh quang

ƯU ĐIỂM:

– Tiết kiệm điện trên 60% điện năng so với đèn huỳnh quang (chỉ cần 1 bóng đèn led 18w thì ánh sáng đã cao hơn so với đèn huỳnh quang 36w)

– Tuổi thọ đèn cao, lên đến 50.000h

– Hiệu suất phát sáng tối đa, đạt 80-160 Lm/watt

– Ánh sáng tự nhiên trong suốt, tạo không gian yên tĩnh giúp ta tập trung khi hoạt động học tập và làm việc

– Không chứa các chất thủy ngân và tia UV, thân thiện với môi trường sống

– Bảo vệ mắt

– Chống cháy nổ an toàn cho khi sử dụng,

– Gọn, nhẹ dễ dàng vận chuyển,

– Thay thế dễ dàng không cần sử dụng chấn lưu (tăng phô) và tắc te (chuột) để giảm thiểu số watt và sự tiêu thụ điện năng,

– Chi phí bảo trì rất thấp.
