Vẽ sơ đồ mạch điện gồm 2 pin ,3 công tắc, 2 bóng đèn.Sao cho : -k1 bóng đèn 1 sáng -k2 bóng đèn 2 sáng -k3 đóng cả 2 đèn đều sáng
Vẽ sơ đồ mạch điện gồm 2 pin ,3 công tắc, 2 bóng đèn.Sao cho : -k1 bóng đèn 1 sáng -k2 bóng đèn 2 sáng -k3 đóng cả 2 đèn đều sáng
Lời giải 1 :

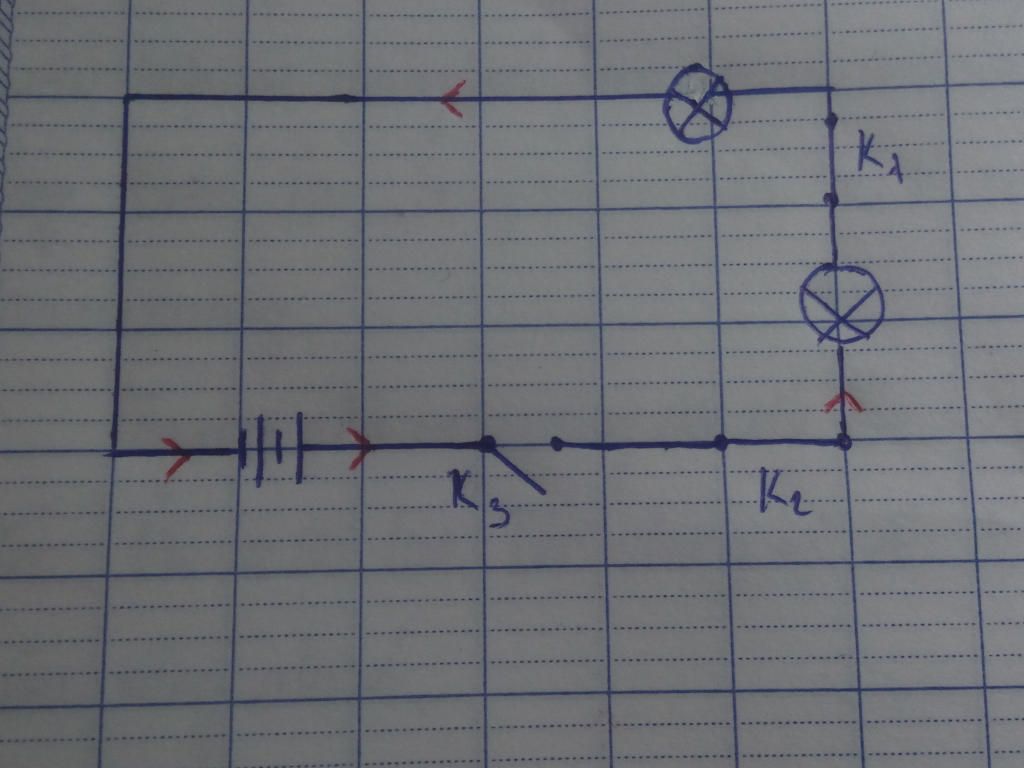

Bạn xem hình
@nhao ngo
Thảo luận
Lời giải 2 :
vẽ sơ đồ:
. . . . . . . .________/ _________
. . . . . . . .|. . . . . . . . . . . . . . . |
A_______|____ Đ1_______/ __|_____Đ2______B
. . . . . . . . . . . . . . . |. . . . . . . . . . . . . . . . |
. . . . . . . . . . . . . . . |_________/ ________|
AB là nguồn 12V, theo thứ tự từ trên xuống là K2, K3, K1 ( ký hiệu __/ __ ), Đ1 và Đ2 là đèn
+ khi K1 đóng, K2 và K3 mở thì chỉ có dòng qua Đ1:
I1=U/R1 =12/12 = 1 (A)
+ Khi K1 mở, K2 và K3 đóng, dòng qua Đ1 rất nhỏ (gần như = 0), dòng qua Đ2 là:
I2=U/R2 = 12/18 = 0.67 (A)
+ K1 và K2 mở, K3 đóng, Đ1 và Đ2 sẽ mắc nối tiếp và có dòng bằng nhau:
I = I1 = I2 = U/ ( R1 + R2) = 12/ 30 = 0.4 (A)
