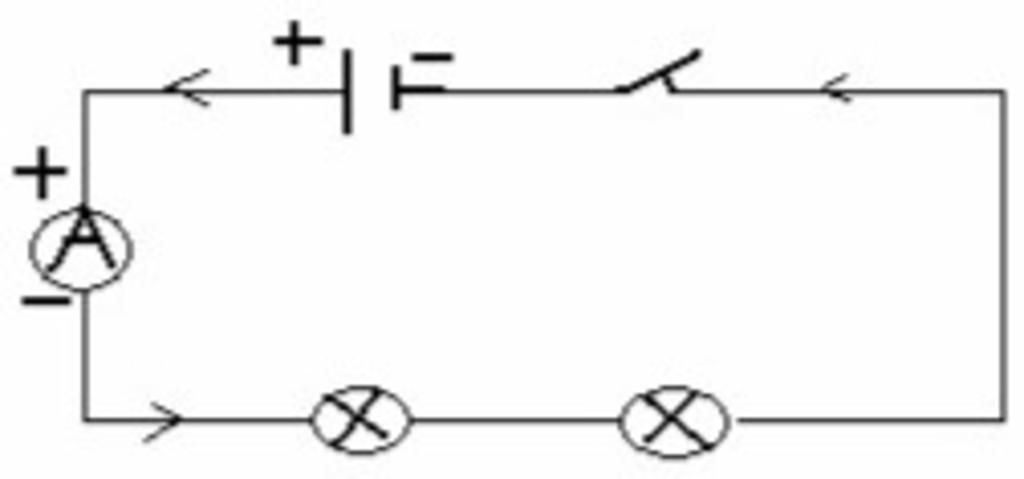

- Hình sơ đồ mạch điện phía dưới đó ạ. Câu 19: a. Vẽ sơ đồ một mạch điện kín gồm dây dẫn, khoá K, nguồn điện với 2 bóng đèn cùng loại như nhau được mắc song song với nhau. b. Biểu diễn chiều dòng điện trên sơ đồ mạch điện. Câu 20: Cho mạch điện có sơ đồ như hình vẽ dưới đây. (hình 1) a/ Nêu tác dụng của am pe kế trong sơ đồ mạch điên b/ Biết I1 = 0,3 A. Tính I2; IAB ? Câu 21: Vẫn sơ đồ hình vẽ (hình 1) bên Biết UAB = 9V, U2 = 3V .Tính hiệu điện thế giữa hai đầu bóng đèn U1 ?
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
Ảnh ạ ^^
Thảo luận
Lời giải 2 :
Đáp án:
Câu 19:
a) hình vẽ
b) hình vẽ
Câu 20:
a) ampe kế đo cường độ dòng điện mạch chính
b) ${{I}_{AB}}={{I}_{1}}={{I}_{2}}=0,3A$
Câu 21:
${{U}_{1}}=6V$
Giải thích các bước giải:
Câu 19:

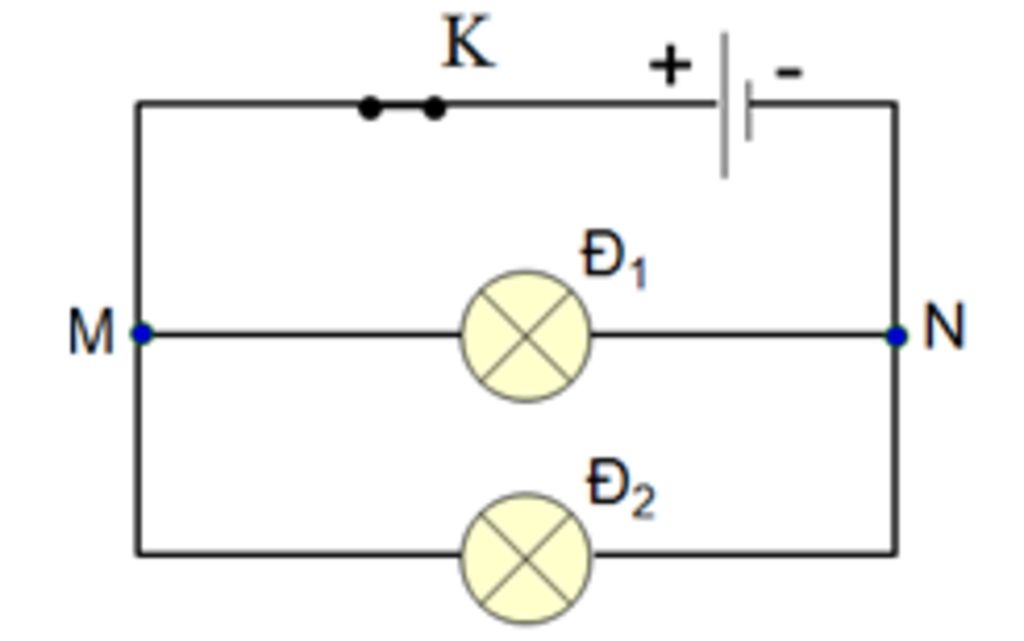

a) dây dẫn, khoá K, nguồn điện với 2 bóng đèn cùng loại như nhau được mắc song song với nhau.

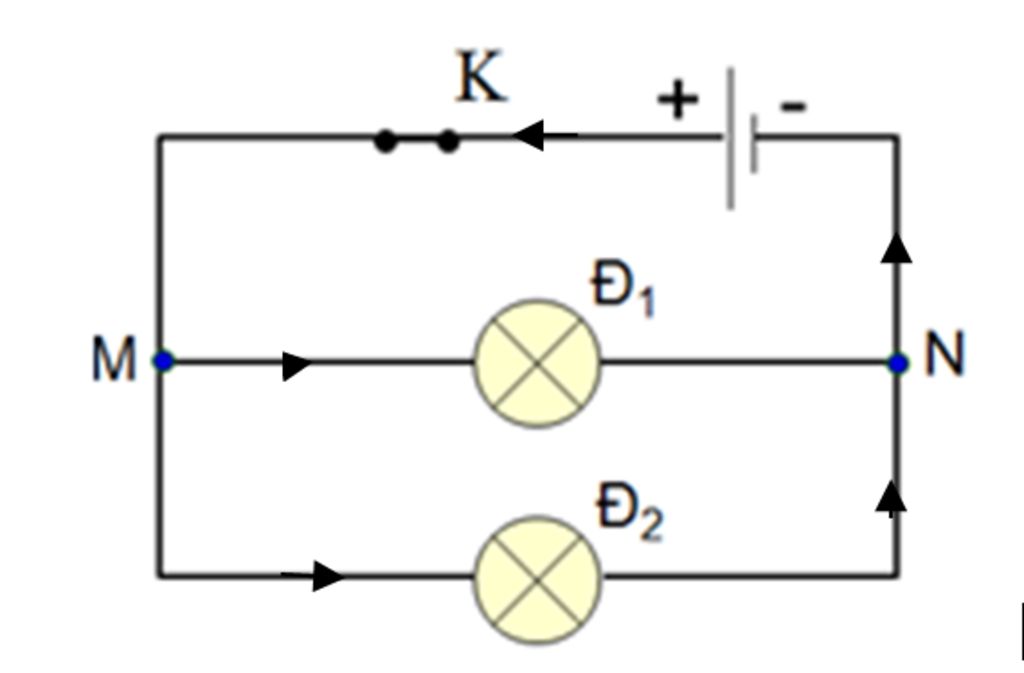

b)Biểu diễn chiều dòng điện trên sơ đồ mạch điện.
mạch như hình vẽ
Câu 20:
a) ampe kế dùng để đo cường độ dòng điện qua mạch chính
b) 2 đèn mắc nối tiếp:
${{I}_{AB}}={{I}_{1}}={{I}_{2}}=0,3A$
Câu 21:
2 đèn mắc song song:
$\begin{align}
& {{U}_{AB}}={{U}_{1}}+{{U}_{2}} \\
& \to {{U}_{1}}={{U}_{AB}}-{{U}_{2}}=9-3=6V \\
\end{align}$
