Cho mạch điện gồm các bộ phận: nguồn điện, 1 công tắc, 2 bóng đèn giống nhau được mắc nối tiếp, dây dẫn, một vông kế V1 đo HĐT hai đầu bóng đèn 1 chỉ 1,5V; vôn
Cho mạch điện gồm các bộ phận: nguồn điện, 1 công tắc, 2 bóng đèn giống nhau được mắc nối tiếp, dây dẫn, một vông kế V1 đo HĐT hai đầu bóng đèn 1 chỉ 1,5V; vôn kế V2 đo HĐT 2 đầu đèn 2. HĐt giữa 2 đầu mạch điện bằng 3V a. Hãy vẽ sơ đồ mạch điện và biểu diễn chiều dòng điện chạy trong mạch bằng mũi tên b. Cho biết số chỉ của Vôn kế V2
Lời giải 1 :
`a.` Mình trình bày trong hình ảnh.
`b.` Vì đèn `1` mắc nối tiếp đèn `2`
`=>U=U_1+U_2`
`=>U_2=U-U_1=3-1,5=1,5(V)`
Vậy số chỉ vôn kế `V2` là `1,5V.`
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:

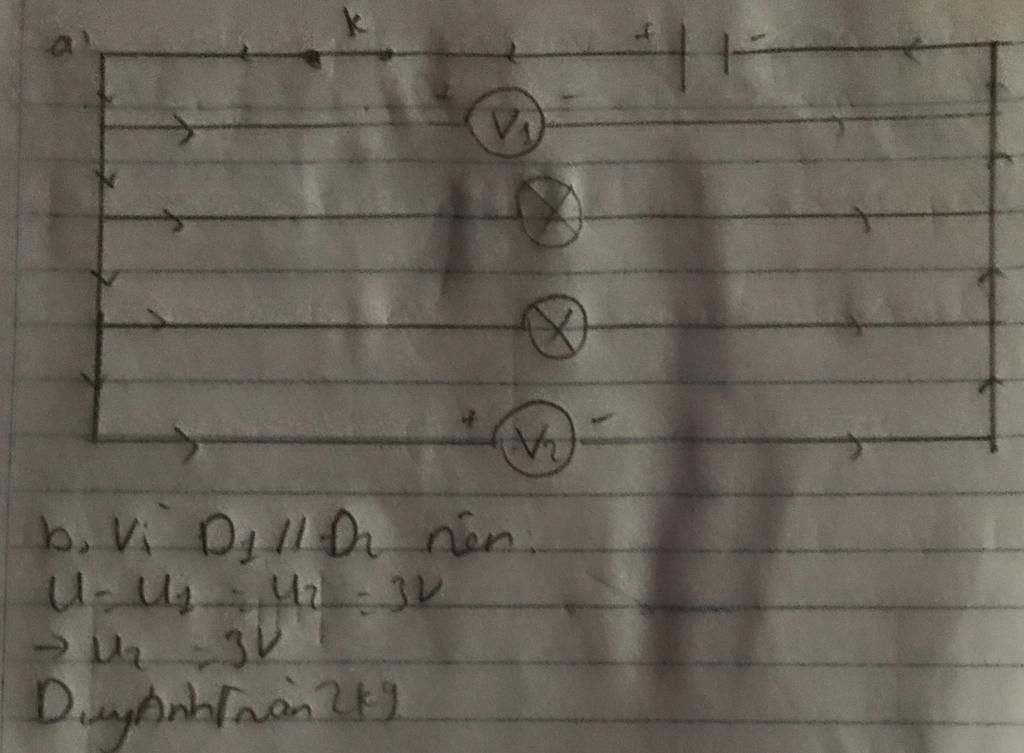

Ảnh ạ ^^
