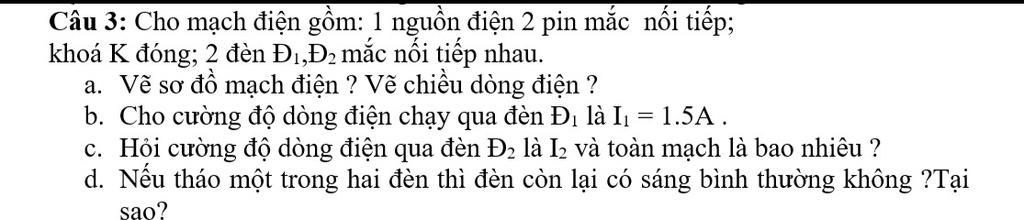

Câu 3: Cho mạch điện gồm: 1 nguồn điện 2 pin mắc nối tiếp; khoá K đóng; 2 đèn Đ.,Đ, mắc nối tiếp nhau. a. Vẽ sơ đồ mạch điện ? Vẽ chiều dòng điện ? b. Cho

Câu hỏi :

Giúp mk nha mai mk thi r cảm ơn ak


Lời giải 1 :

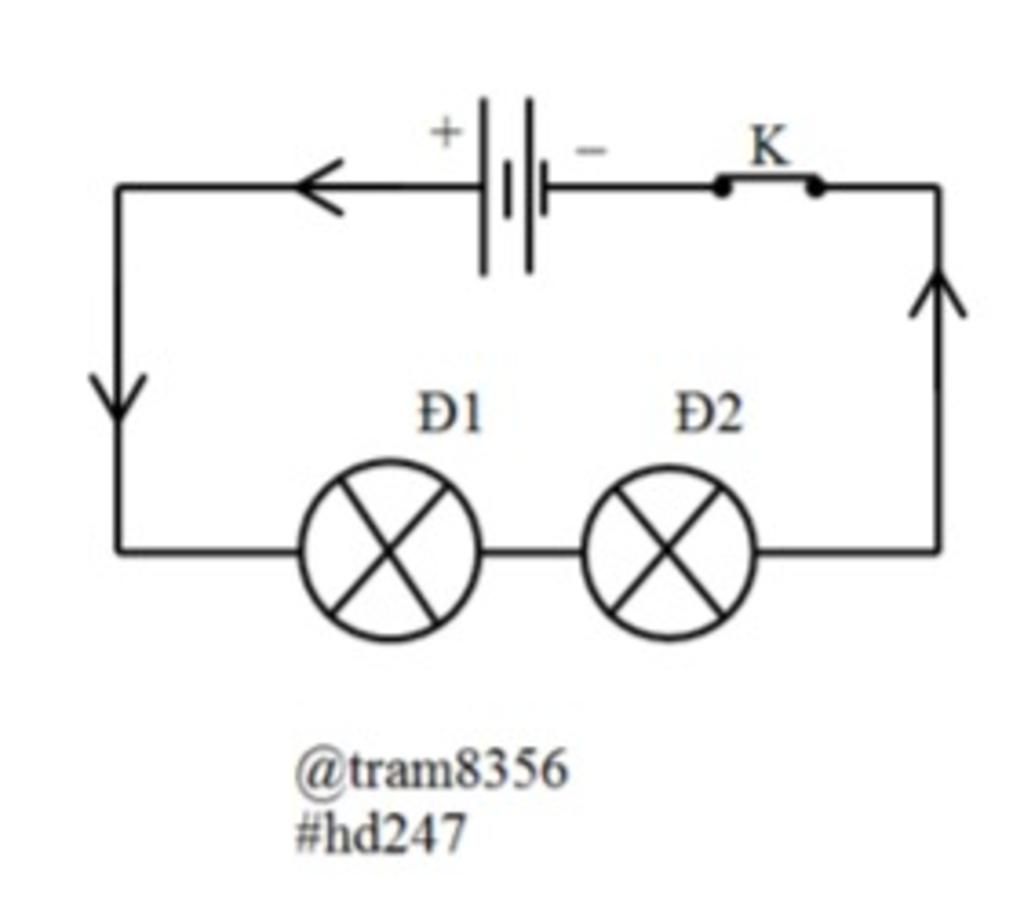

`a)` Sơ  đồ ( hình hơi xấu ;-; `\downarrow``\downarrow``\downarrow`)

`c)`  Vì hai bóng `Đ_1` và `Đ_2` được mắc nối tiếp

`=>` Đây là mạch nối tiếp

`=>` `I = I_1=I_2`

Mà `I_1=1,5A`

`=>` `I = I_1=I_2=1,5A`

`d)` Vì đây là mạch nối tiếp nên các thành phần trong mạch được kết nối liên tiếp  với nhau tạo thành `1` con đường chỉ có `1` vòng nên

`=>` Khi tháo một trong hai bóng đèn , mạch này trở thành mạch hở

`=>` Đèn còn lại không thể sáng bình thường




Thảo luận

Lời giải 2 :

Câu `3,`

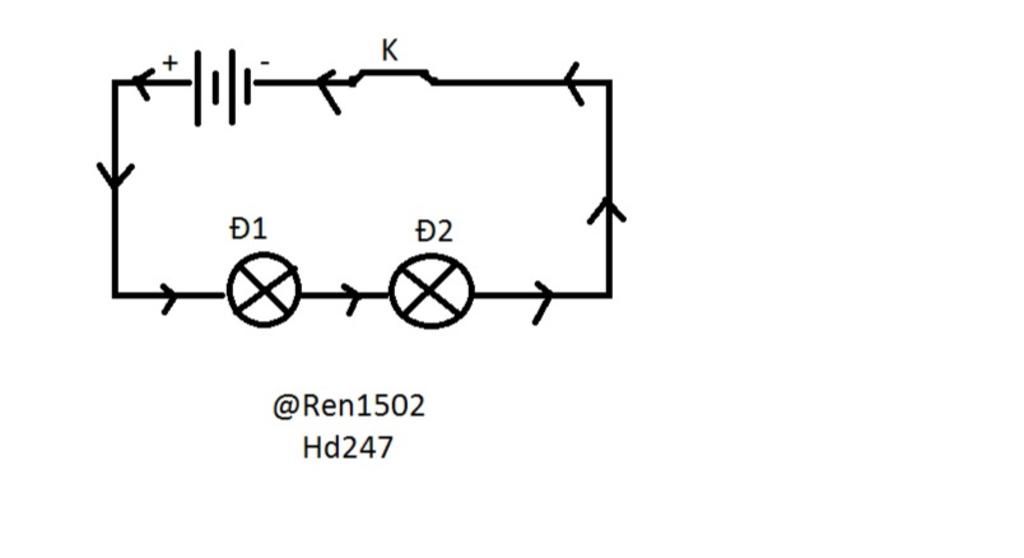

`a,` ảnh

`b,c,`

Cường độ dòng điện qua đèn $Đ_{2}$ và toàn mạch là:

     $I = I_{1} = I_{2} = 1,5A$ $($ vì $Đ_{1}$ nt $Đ_{2}$$)$

`d,` Nếu tháo `1` đèn thì đèn còn lại không sáng vì chỗ đó đã bị hở mạch.
