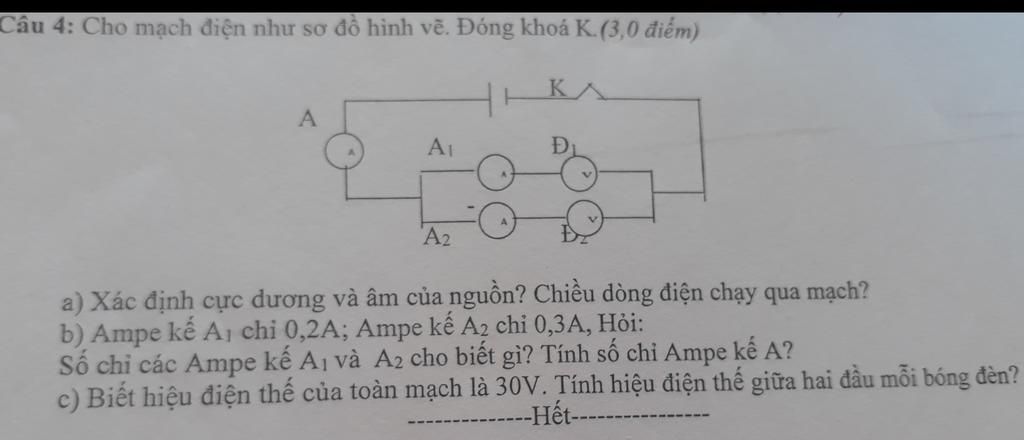

Câu 4: Cho mạch điện như sơ đồ hình vẽ. Đóng khoá K.(3,0 điểm) A A₁ A₂ a) Xác định cực dương và âm của nguồn? Chiều dòng điện chạy qua mạch? b) Ampe kế A,

Câu hỏi :

Giải giúp mik câu này với


Lời giải 1 :

Đáp án:+Giải thích các bước giải:

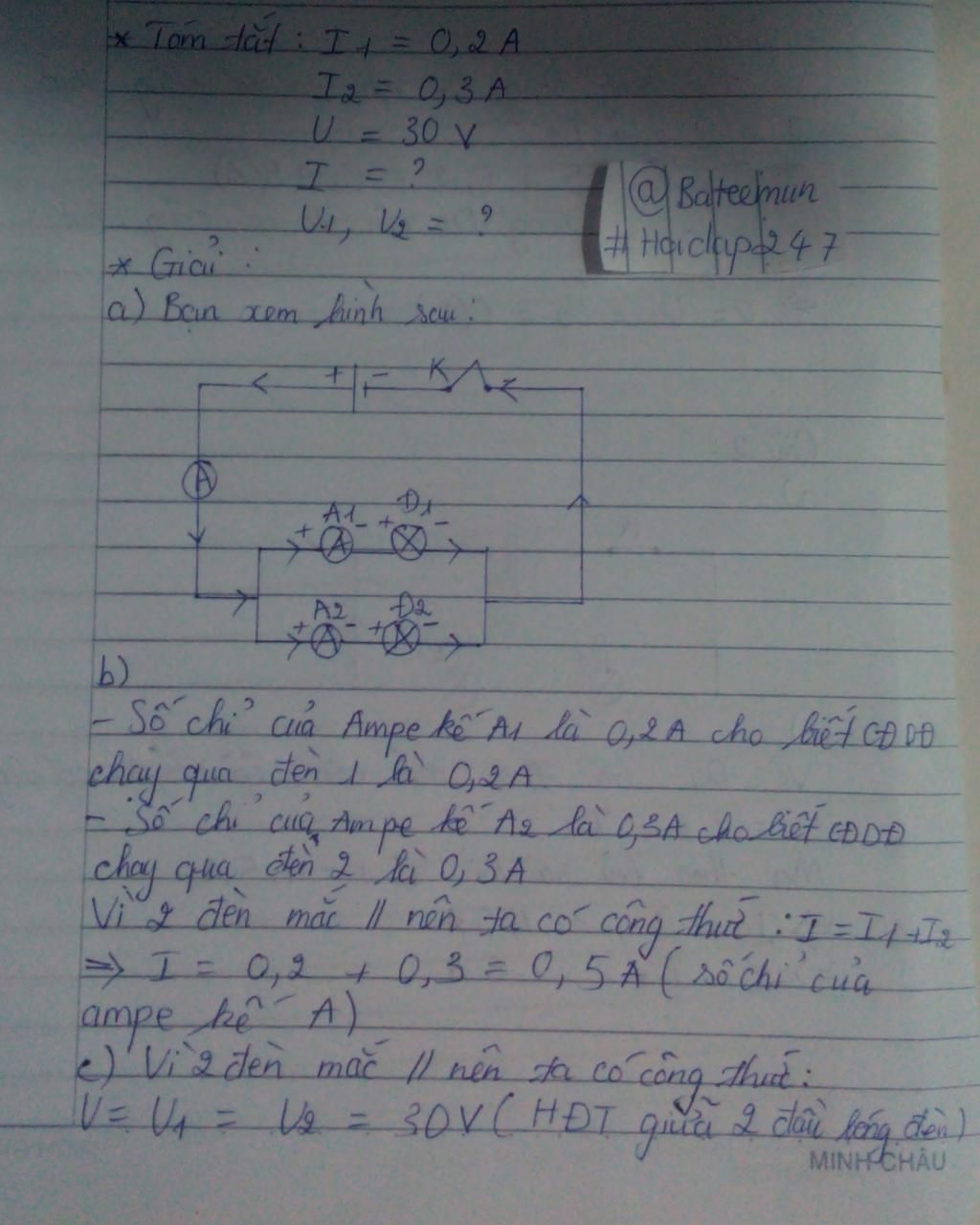

Tóm tắt:

Đoạn mạch song song

`I_1 = 0,2A`

`I_2 = 0,3A`

`U = 30V`

`b, I = ?`

`c, U_1, U_2 = ?`

Giải:

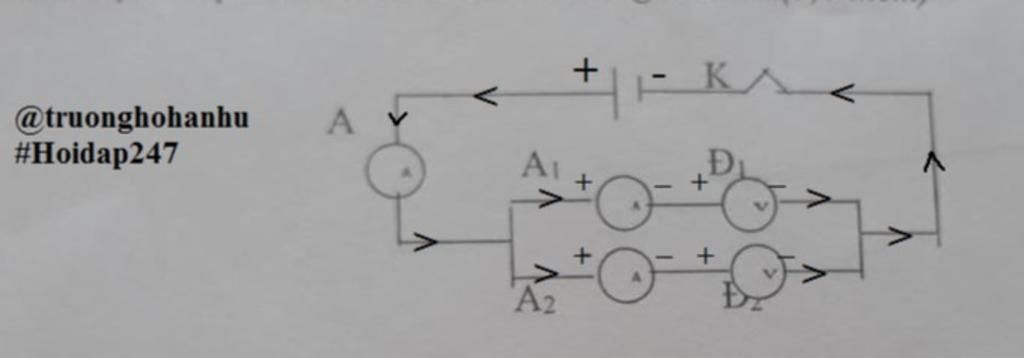

`a,` Bạn xem hình:

`b,`

`-` Số chỉ của Ampe kế `A_1` là `0,2` `A` cho biết cường độ dòng điện chạy qua đèn 1 là `0,2` `A`

`-` Số chỉ của Ampe kế `A_2` là `0,3` `A` cho biết cường độ dòng điện chạy qua đèn 2 là `0,3` `A`

Vì hai đèn mắc song song nên cường độ dòng điện của mạch bằng tổng cường độ dòng điện chạy qua các bóng đèn:

Ta có: `I = I_1 + I_2`

`⇔ I = 0,2 + 0,3`

`⇔ I = 0,5` `(A)`

Vậy số chỉ của Ampe kế `A` là `0,5` `A`

`c,`

Vì hai đèn mắc song song nên hiệu điện thế của mạch bằng hiệu điện thế giữa hai đầu các bóng đèn:

Ta có: `U = U_1 = U_2 = 30` `V`

Vậy hiệu điện thế giữa hai đầu mỗi bóng đèn là `30` `V`


Thảo luận

-- Nhường tui

Lời giải 2 :

Gửi bạn
