Vẽ sơ đồ mạch điện gồm 1 nguồn điện, 2 bóng đèn, 1 công tắc đóng, 1 ampe kế đo CĐDĐ qua toàn mạch, 1 vôn kế đo HĐT giữa 2 đầu đèn 1, và 1 cầu chì a) Vì sao cầu

Câu hỏi :

Vẽ sơ đồ mạch điện gồm 1 nguồn điện, 2 bóng đèn, 1 công tắc đóng, 1 ampe kế đo CĐDĐ qua toàn mạch, 1 vôn kế đo HĐT giữa 2 đầu đèn 1, và 1 cầu chì a) Vì sao cầu chì thường được mắc vào dây "nóng" hoặc về phía cực dương của nguồn điện b) Biết CĐDĐ chạy qua mạch là 0,3A. Hỏi CĐDĐ qua đèn 1 và đèn 2 là bao nhiêu ampe

Lời giải 1 :

Đáp án+Giải thích các bước giải:

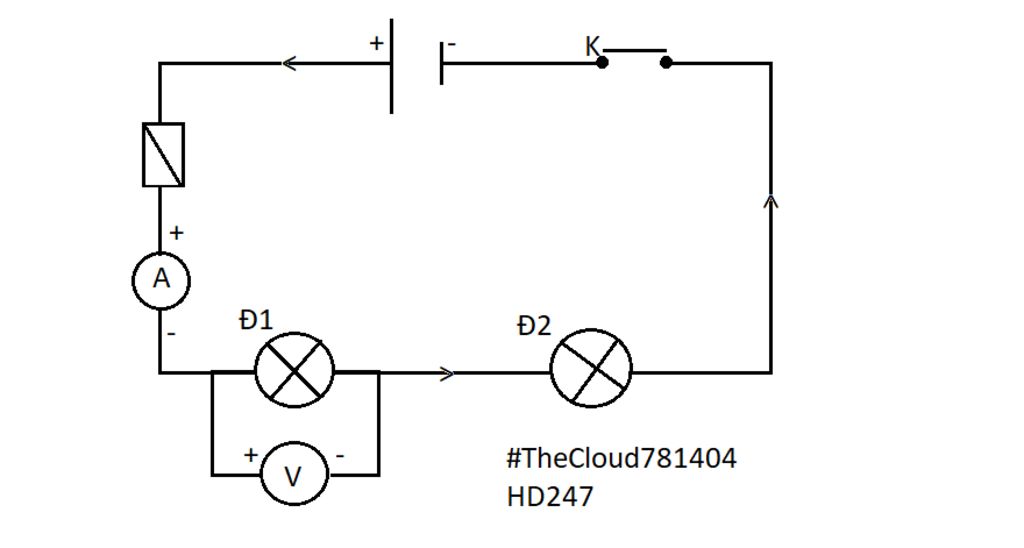

`@` Xem ảnh.

________

`a,` Sở dĩ cầu chì phải được nối với dây "nóng" là vì khi có sự cố (như đoản mạch) xảy ra, dây chì trong cầu chì sẽ nóng chảy (bị đứt), dây "nóng" sẽ bị ngắt không gây nguy hiểm.

`b,` Vì đây là đoạn mạch nối tiếp,

`=>` `I=I_1=I_2=0,3A`

`#cloud`


Thảo luận

-- vẽ hình kiểu j v ạ
-- vẽ bằng paint ạ ._.
-- ủa
-- cho mik mượn hình gốc đc k ^^!
-- hình gốc nào ạ?
-- cái hình của bạn chx kí ế
-- mình xóa rồi ạ ==
-- vg

Lời giải 2 :

`a)` Cầu chì thường mắc vào dây hoặc về phía cực dường của nguồn điện vì:

`-` Khi nguồn điện quá tải thì cầu chì nóng lên,làm cho mảnh chì bên trong bị chảy `->` Ngay lập tức nguồn điện sẽ ngừng hoạt động.

`b)` Vì `Đ_1` và `Đ_2` nt

`=>I=I_1=I_2`

mà `I=0,3A`

`=>I_1=I_2=0,3A`

Vậy `.......`
