Câu 4: (3đ) Cho trước : nguồn điện (1 pin), 2 bóng đèn Đ1và Đ2 mắc nối tiếp, công tắc đóng, dây dẫn. a) Vẽ sơ đồ mạch điện trên ? b) So sánh cường độ dòng đi
Câu 4: (3đ) Cho trước : nguồn điện (1 pin), 2 bóng đèn Đ1và Đ2 mắc nối tiếp, công tắc đóng, dây dẫn. a) Vẽ sơ đồ mạch điện trên ? b) So sánh cường độ dòng điện chạy qua các bóng đèn Đ1và Đ2? Biết hiệu điện thế giữa hai bóng đèn Đ1 là U1 = 2,3 V; hiệu điện thế trong mạch chính U = 4,8 V. Tính hiệu điện thế U2 giữa hai đầu bóng đầu đèn Đ2?
Lời giải 1 :
Đáp án:

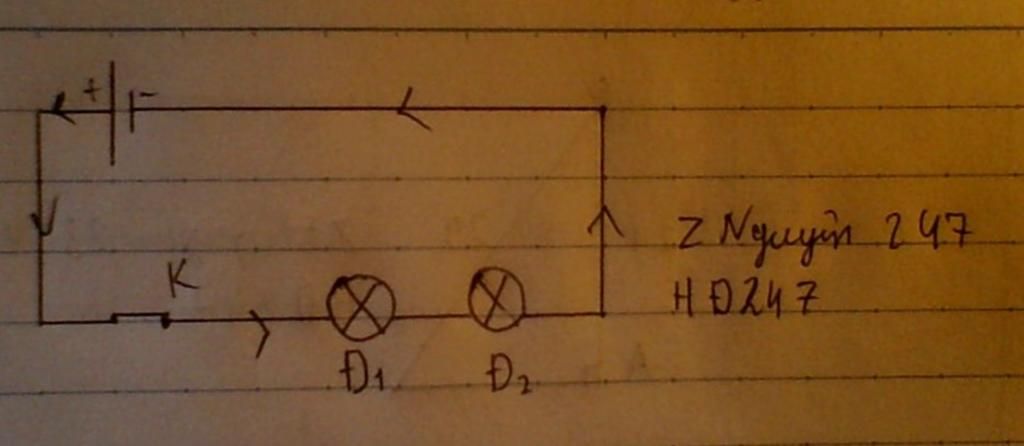

`a)` Hình
`b)` Vì `Đ_1` và `Đ_2` mắc nối tiếp nên cường độ dòng điện như nhau tại mọi vị trí hay cường độ dòng điện qua `Đ_1` và `Đ_2` bằng nhau .
Vì `Đ_1` và `Đ_2` mắc nôi tiếp nên :
`U = U_1 + U_2`
`-> U_2 = U - U_1`
Mà `U=4,8V ; U_1 = 2,3V`
`-> U_2 = 4,8V - 2,3V`
`-> U_2 = 2,5V`
Thảo luận
Lời giải 2 :

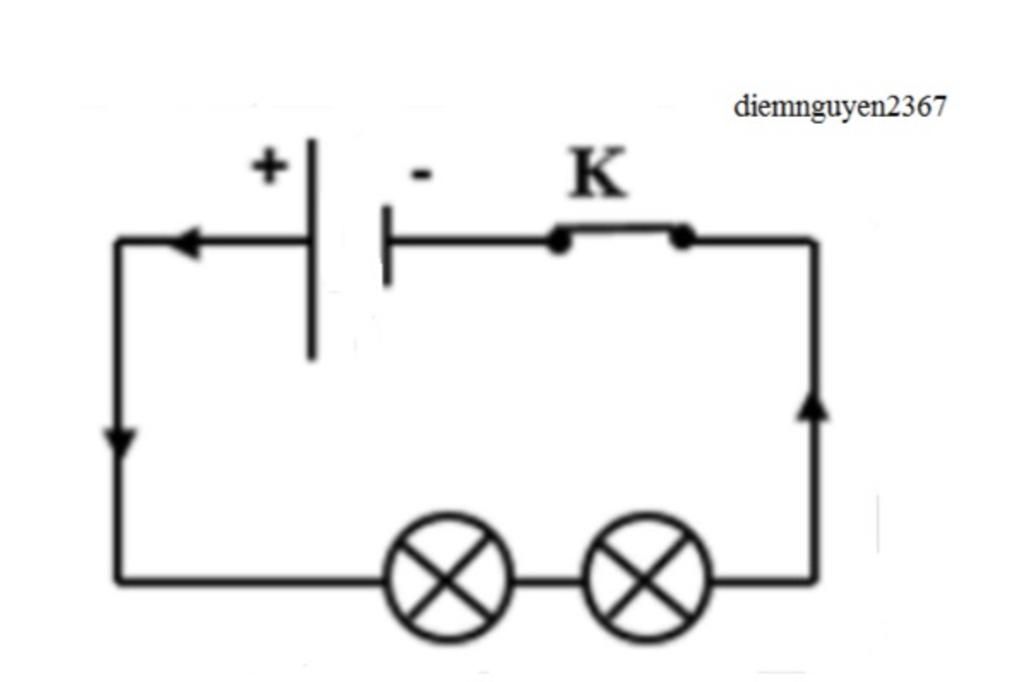

`a)` Hình !
`b)` Vì đây là bóng đèn mắc nối tiếp :
`=> U_13=U_12+U_23`
`=>U_23=U_13-U_12=4,8V-2,3V=2,5V`
Vì : `2,3<2,5`
`=>Đ_1<Đ_2`
