Đáp án + Giải thích các bước giải:

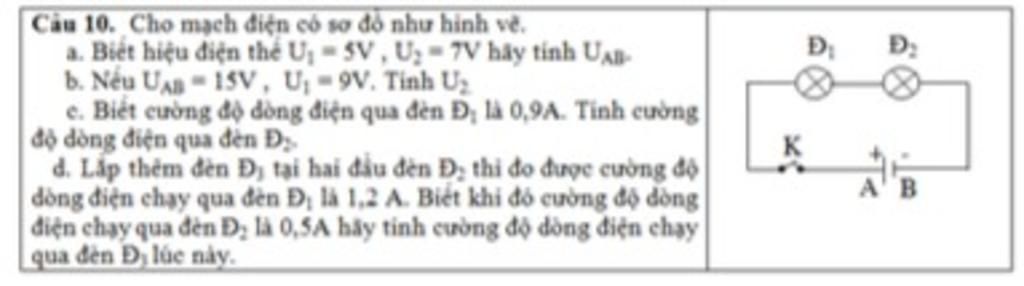

 `a)` Vì `Đ_1` và `Đ_2` là hai bóng đèn mắc nối tiếp nên hiệu điện thế giữa hai đầu đoạn mạch bằng tổng hiệu điện thế trên mỗi đèn.

`=> U_(AB) = U_1 + U_2 `

`=> U_{AB} = 5V + 7V`

`=> U_{AB} = 12V `

$Vậy$ `U_{AB} = 12V`

`b)` Vì `Đ_1` và `Đ_2` là hai bóng đèn mắc nối tiếp nên hiệu điện thế giữa hai đầu đoạn mạch bằng tổng hiệu điện thế trên mỗi đèn.

`=> U_{AB} = U_1 + U_2 `

`=> U_2 = U_{AB} - U_1`

`=> U_2 = 15V - 9V`

`=> U_2 = 6V`

 $Vậy$ `U_2 = 6V`

`c)` Vì `Đ_1` và `Đ_2` là hai bóng đèn mắc nối tiếp nên cường độ dòng điện qua đèn `Đ_1` bằng cường độ dòng điện qua đèn `Đ_2.`

Mà `Đ_1 = 0,9V `

`=> Đ_2 = 0,9V`

$Vậy$ `Đ_2 = 0,9V`

`d) ` Vì lắp thêm `Đ_3` tại hai đầu đèn `Đ_2` nên `Đ_2` và `Đ_3` là hai bóng đèn mắc song song

`=> I_2 + I_3 = I_1 `

`=> 0,5A + I_3 = 1,2A`

`=> I_3 = 1,2A - 0,5A`

`=> I_3 = 0,7A`

Vậy cường độ dòng điện chạy qua đèn `Đ_3` lúc này là `0,7A`

Đáp án + Giải thích các bước giải:

Do mạch mắc nối tiếp nên ta được

a, $U_{AB}=U_1+U_2$

$ \Rightarrow U_{AB} = 12V$

b, $U_{AB}=U_1+U_2$

$ \Rightarrow U_2 =15-9=6V$

c, $I=I_1=I_2 =0,9A$

d, đ2 song song đ3

$ \Rightarrow I_3 = 1,2 - 0,5 = 0,7A $
